隨著我國經濟建設的快速發展和人民生活水平的不斷提高，我國的汽車保有量也在不斷增加，從而給我國資源、環境帶來巨大的壓力。我國的石油資源短缺，石油的 大量進口影響了國家的能源安全和國民經濟的可持續發展。為了減少汽車對石油的依賴并改善汽車尾氣對大氣環境的污染，國內外在尋找具有環保特性的汽車新能源 方面，付出了巨大的努力。
電動汽車是新能源汽車技術之一。我國在電動汽車的研發方面，已經取得了重大的進展，特別是綜 合電驅動和傳統內燃機驅動的優勢的混合動力汽車，由于其技術相對成熟，又能夠兼顧節能和環保，是當前最接近產業化的技術。考慮到混合動力汽車的動力混合方 式是多種多樣的，因此有必要對幾種主要的混合動力汽車技術及其節能效果作初步的探討。
一、混合動力汽車及其分類
（一）混合動力汽車（Hybrid Vehicle，HV）
混合動力汽車是彌補了純電動汽車的續駛里程不足與重量等問題而誕生的。按照國家標準GB/T19596電動汽車術語的定義，混合動力汽車（Hybrid Vehicle，HV）是指能夠至少從可消耗燃料和可再充電能/能量存儲裝置獲得動力的汽車。使用了電機的混合動力汽車被叫做混合動力電動汽車（Hybrid Electric Vehicle，HEV）。 目前，混合動力汽車是采用傳統的內燃機和電動機作為動力源，通過混合使用熱能和電力兩套系統開動汽車，達到節省燃料和降低排氣污染的目的?；旌蟿恿ζ囀?用的內燃機與同類型燃油汽車相比，排量相對較小。使用的電動力系統中包括高效強化的電動機、發電機、超級電容、燃料電池和蓄電池等?；旌蟿恿﹄妱涌蛙嚮?結構及原理見圖。
按照發動機與電機組、合的方式，混合動力電動汽車有串聯式、并聯式和串并混聯式三種類型。
（二）串聯式混合動力汽車(Series Hybrid Electric Vehicle，SHEV)
串聯式混合動力汽車是指車輛的驅動力只來源于電動機的混合動力汽車。串聯式結構比較簡單，由 發動機帶動發電機，再帶動電動機驅動汽車。需要時，由發電機和蓄電池提供的電力共同驅動汽車。動力系統采用電傳動的方式（沒有機械變速箱），同時也為蓄電 池充電。當發動機停止時由蓄電池的電能通過電動機驅動汽車。車輛制動時，車輪驅動電機發電并向蓄電池充電，實現部分能量回收。串聯系統布置容易，連接方 便，工作過程中發動機經常走走停停，串聯式結構可使發動機不受汽車行駛工況影響，始終在其最佳工作區穩定運行，并可選用功率較小的發動機，串聯式混合動力 電動汽車特別適用于在市內低速運行工況。其缺點是整個動力系統功率儲備大（既有發動機，又有電動機，又有發電機及電池等儲能單元），需要功率足夠大的電動 機；發動機輸出需全部轉化為電能再變?yōu)轵?qū)動汽車的機械能，使得燃油能量利用率比較低，整車效率受到影響。串聯式混合動力客車基本結構見圖2。
（三）并聯式混合動力汽車（Parallel Hybrid Electric Vehicle PHEV）
并聯式混合動力汽車是指車輛的驅動力由電動機及發動機同時或單獨供給的混合動力汽車。并聯式 結構比較復雜。發動機通過變速箱驅動汽車，電力驅動系統通過蓄電池及電動機經藕合同時驅動汽車。發動機在一定的條件下也為蓄電池充電。發動機經常工作在最 佳狀態下，起步、加速及高速行駛時電力系統參加工作。兩套動力系統通過耦合機構將兩者動力混合，雖機構較復雜，但．傳動效率較高。并聯式混合動力客車基本 結構見圖3。
（四）混聯式（串、并聯式）混合動力電動汽車（Parallel and Series Hybrid Electric Vehicle PSHEV）
混聯式混合動力汽車是同時具有串聯式和并聯式驅動方式的混合動力汽車?；炻?lián)式混合動力汽車充 分發揮了串聯式和并聯式的優點，能夠使發動機、發電機和電動機等部件進行更多的優化匹配，從而在結構上保證在更復雜工況下使系統工作在最優狀態，更容易實 現排放和油耗的控制目標，因此是最具影響力的HEV?；炻?lián)式混合動力客車基本結構見圖4混合動力汽車除發動機、電動機和蓄電池等各種單元技術外，重要的技術是各系統的電子控制技術和整車的動力系統優化與控制技術，匹配好的系統能達到節省燃料50%，排放下降80%。還有制動能量回收技術，應能回收制動能量的30%。
二、混合動力汽車特點及節油效果
（一）混合動力汽車的工況混合動力電動汽車（HEV）
將發動機、電動機和能量儲存裝置（蓄電池）組合在一起，它們之間的良好、匹配和優化控制，可 充分發揮內燃機和電動機的優勢?；旌蟿恿ζ嚬?jié)、能、環保的特征是根據汽車不同工況采用不同的控制方式來實現的?；旌蟿恿ζ囈话憧刂撇呗允歉鶕?jù)儲能元件 （一般是電池）的容量、駕駛員的油門踏板位置、車速和驅動輪的功率需求等參數，按照一定的規則使發動機和電動機輸出相應的轉矩，以滿足驅動輪的功率要求。
1．混合動力汽車在不同工況下主要的5種情況
（1）汽車在一檔起步或低速行駛，發動機轉速低于相應限值時，電機單獨用來驅動。
（2）在不定期發動機轉速下，負載轉矩小于發動機相應轉矩時，發動機運轉在其經濟功率區間，單獨驅動。
（3）電池容量低于某一下限，而發動機又可以提供多余扭矩時，電機在發動下以發電方式運行，為電池充電。
（4）在發動機一定轉速下，整車負載超過發動機所能提供的最大扭矩時，電機提供峰值功率，與發動機聯合驅動。
（5）再生制動過程中，電機以發電機方式工作，提供制動扭矩，同時將回收的能量回饋到儲能系統。
（二）三種混合動力汽車的基本特點

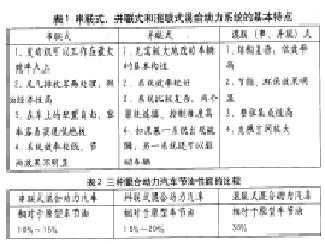

串聯式、并聯式和混聯式混合動力系統的基本特點見表1。
實際上，混合動力汽車的性能（特別是動力性、經濟性）取決于動力系統諸零部件的配置、選型以及整車控制策略等。
（三）混合動力電動汽車與純電動汽車對比具有的優點
1．電池容量小，整車重量輕。
2．汽車的續駛里程和動力性可達到內燃機水平。
3．保證駕車和乘坐的舒適性。
（四）混合動力電動汽車與內燃機汽車相比具有的優點
1．可使原動機在最佳工況區穩定運行，從而降低排污和油耗。
2．在人口密集的商業區、居民區等地可用純電動方式驅動車輛實現零排放。
3．通過電機回收汽車減速和制動時的能量，進一步降低汽車的 能耗和排放。
混合電動公交客車是一種集純電動車、內燃機汽車技術和優勢于一體的混合動力電動汽車，具有超 低排放、低油耗、低噪聲、高經濟性和高環保性的優點，是一種新型綠色環保城市公交客車。
（五）混合動力汽車的節油原理及節油效果
混合動力汽車節、能的基本原理見圖5。
如圖5所 示，混合動力客車的節能是通過控制發動機在最佳功率轉速區間運轉、富余能量存儲和再生制動時制動能量回饋來實現的。在整車起動的時候，通過純電動的驅動方 式，實現起動時候的節能和降低排放。在整車行駛加速和急加速的時候，發動機運行在最佳燃油經濟轉速區間，用電池轉換成電機的助力扭矩實現助力。當運轉在最 佳燃油經濟性轉速區間并且有富余能量時，把富余的能量存儲起來。這樣使整車達到較好的燃油經濟性和最佳的排放。串聯混合動力汽車、并聯混合動力汽車和混聯 混合動力汽車的節油性能比較見表2。
三、混合動力城市客車產業化面臨的問題
我國在混合動力客車方面，雖有了一定的基礎，取得了一些成果，但技術水平和產業化程度與國際上的差距還是很大，其發展面臨著以下3個問題。
1．混合動力汽車涉及多種系統，其技術含量高、相互關系復雜、相互作用頻繁，我國客車生產企業_大 多還缺乏集成混合動力汽車各系統并使之優化的能力。目前，國內有些企業、為了盡快推出混合動力汽車產品，關鍵技術開發與零部件還是依賴國外企業，這從企業 搶占市場的角度可以理解，但如果都這樣，必將造成今后我國雖然有自主的混合動力車產品，卻依然沒有產品的核心技術，空心化問題就得不到解決。
2．混合動力汽車需要的關鍵零部件產品開發還不成熟，像蓄電池、電機等部件，價格高，質量尚不過關。零部件企業的配套能力不足，建立完善的混合動力汽車產業化工業基地以及售后服務體系，還需要很長一段時間。
3．由于混合動力車技術含量較高，因此，目前我國混合動力汽車的制造成本要比同類型的傳統汽車高出約30%，而這僅靠采購控制、加強管理和設計優化等傳統降低成本的方法是遠遠不夠的。事實上，連混合動力汽車技術最為領先的豐田公司也承認，在該公司生產的混合動力汽車使用壽命內，其節約的燃油費用還不足以抵消為購買混合動力車而額外支付的車款。車價高將影響該技術的推廣應用。
四、結束語
鑒于以上情況，城市客車整車企業應加大技術進步的力度，迅速提高集成能力。在產品開 發策略上，應立足成熟的零部件，首先在輕、中度混合的車型上突破。零部件企業應加速產品成熟，提高質量、降低成本，滿足整車的配套要求。應用單位應通過實 際應用，積累車輛使用和維護的經驗。與各方共同努力，逐步實現車輛各能源系統的高度混合，使節能、環保的效果最佳。
