目前城市垃圾的處置，主要采用焚燒和填埋方法。垃圾焚燒處理可使垃圾體積減少90%左右，但仍有20%～30%的質量留在了灰渣當中。

　　目前垃圾焚燒灰渣主要作為修路和水泥的替代骨料或填料 。日本采用垃圾焚燒灰生產水泥，建設了生產能力為50 t/ d 的實驗生產線，生產水泥的原料中，垃圾焚燒灰渣占20%～30%。

　　垃圾焚燒灰渣顆粒床干法除塵脫硫工藝方法，為垃圾焚燒灰渣資源化利用提供了一條新的途徑。該技術將垃圾焚燒灰渣添加不同配料混合后，制成直徑1～5 mm的顆粒，經過特殊活化處理后，送入顆粒移動床干法脫硫除塵裝置內，用來脫除燃煤煙氣中的SOX 等有害氣體。

　　我國目前已經工業應用的大部分濕法脫硫裝置都存在二次污染問題 ,解決了空氣中的污染，卻帶來了水中和地下的污染，而且煙氣帶水嚴重，煙風道和引風機易受腐蝕，有的新裝設備運行不到一年甚至半年就需更換管道和引風機， 運行和維護費用太高。如果采用灰渣顆粒床干法除塵脫硫工藝方法，除可避免上述問題，還能做到以廢治廢，并將大大降低燃煤煙氣凈化成本。

　　同時該技術工藝簡單，設備投資和運行管理費用低廉。

　　1、垃圾焚燒灰渣特性

　　垃圾焚燒灰渣主要分為底灰和飛灰。底灰包括爐排渣和爐排間掉落灰，底灰占灰渣總量的80%左右，主要由融渣、黑色和有色金屬、陶瓷碎片、玻璃和其它一 些不可燃物質及未燃有機物組成。飛灰指在煙氣凈化系統中收集到的殘余物，占灰渣總量的20%。垃圾焚燒爐渣中的可浸出重金屬、dioxin、呋喃等物質直 接利用可能會對人類健康和環境造成不利影響，因此，灰渣在利用以前，須進行預處理。據文獻報道，城市垃圾焚燒灰渣的重金屬浸出濃度及有害元素的含量均未超 過直接作為水泥原料允許的范圍。

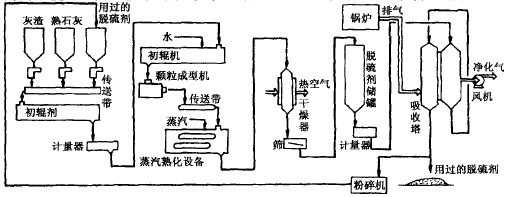

　　圖1 灰渣顆粒移動床干法除塵脫硫工藝

　　2 、工藝過程

　　煤中通常含有0. 3%～2%的硫，通過燃燒，與氧反應生成SOX 等有害物質。從煙氣中除去SO2 的技術大致可分為干法和濕法兩大類。

　　垃圾焚燒灰渣顆粒移動反應床屬于干法除塵脫硫技術，其工藝過程為（如圖1 所示） :垃圾焚燒灰渣添加煤灰、石灰石或者消石灰以及使用過的脫硫劑（包括CaSO4）按一定比例用水混和后擠壓成1～5 mm直徑的顆粒，經特殊活化處理后進行排煙脫硫。吸收塔由前置吸收段和主吸收段兩部分組成。鍋爐排氣先經前置吸收段再導入主吸收段，前置吸收段主要除去煙 氣中的粉塵，SO2大部分由主吸收段吸收，脫硫劑從主吸收段上部加入，在塔內一面往下移動，一面吸收SO2 ,脫硫劑從主吸收段下部排出轉入前置吸收段內，在前置吸收段中脫硫的移動速度比在主吸收塔要快，目的是防止因粉塵堆積造成的通氣阻力增大，采用兩段吸收對 提高脫硫劑的鈣利用率很有效。前置吸收段中的脫硫劑捕集了粉塵和吸收了SO2 后，從該塔的下部排出。一部分脫硫劑原料收回利用。主要的脫硫反應方程如下：

　　SO2 + 0. 5O2 SO3

　　CaO + SO3 CaSO4

　　工藝特點：在吸收劑的制備過程中，采用了蒸汽養護和干燥工藝，用于增強其脫硫活性；另外灰渣中的Al2O3 、SiO2等也能增強其脫硫活性。煙氣經前置吸收段除去粉塵后，引入主吸收段，這種兩段方式有利于提高脫硫劑中鈣的利用率。顆粒填充床形式有利于煙氣除 塵。煙氣溫度約200 ℃，吸收劑在100～300 ℃的溫度范圍內能有效吸收SO2。

　　3、實驗研究

　　為了驗證不同配方的顆粒脫硫劑和運行參數等對顆粒床煙氣脫硫效率的影響，搭建了小型脫硫?qū)嶒?yàn)臺，開展了脫硫?qū)嶒?yàn)研究。自鼓風機來的空氣先經過玻璃轉子 流量計，再送入電加熱器，在電加熱器中空氣被加熱到150～600 ℃。SO2氣體由鋼瓶經流量計計量后，送入氣體混合加熱管與熱空氣混合。均勻混合的含高濃度SO2 的熱空氣進入顆粒脫硫塔。顆粒脫硫劑由振動給料機從顆粒脫硫塔的上端進入床內填充料層，含硫氣體經過填充料層時被脫除掉硫份，干凈的空氣從氣體出口排出。 顆粒料床內的物料通過底部卸料機排料。實驗中保證顆粒床內的料層高度不變。在脫硫塔中，顆粒自進入料層后一邊吸收SO2 ，一邊緩慢向下移動。當移動到排料口時，該顆粒已基本失去脫硫效能。因此必須控制移動速度等參數。

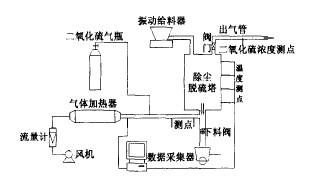

　　圖2 是小型顆粒床實驗系統

　　實驗過程中，在氣體進口和出口抽取氣體進行在線分析，實驗采用德國進口Testo - 350XL氣體分析儀進行成分分析。溫度通過數據采集器由計算機自動記錄和分析。實驗開展了氣體溫度、顆粒給料量等參數對填充床干法脫硫效率影響的研究。 顆粒床脫硫塔內徑80mm ,高為200mm。通過玻璃浮子流量計控制進入裝置的空氣和SO2 的流量；采用U 型管記錄脫硫塔顆粒料層的阻力，以便判斷調整顆粒料層的高度。

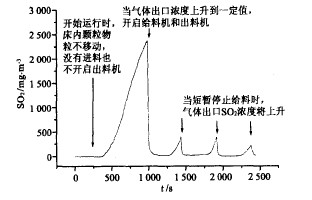

　　圖3 排放氣體的SO2 濃度與運行時間和操作條件關系

圖3 為顆粒填充床運行時間與出口氣體的SO2濃度的關系曲線（1 號顆粒脫硫劑，溫度210℃，初始靜止料高110 mm）。當給料器和出料器都不開啟，床內填充新的顆粒脫硫劑時，即脫硫塔中的脫硫料不變時，通過實驗來驗證這一脫硫料層的脫硫效率與運行時間之間的關系。 隨著時間的延長，顆粒脫硫劑吸硫（或固硫） 的能力逐漸飽和，反應能力逐漸下降，當出口SO2 濃度與進口相差不多時，說明顆粒脫硫劑已經全部老化。此時添加新料，放掉老料，脫硫能力迅速提高；短暫的中止給料，會引起出口SO2 濃度的相應升高。實驗說明脫硫劑對脫硫有明顯的效果，通過計算可獲得該工況下脫硫劑的老化速度。

　　煙氣進口溫度的不同，會影響到顆粒脫硫化學反應速率和效率。圖4 為煙氣進口溫度對顆粒床脫硫效率的影響曲線（ΔP = 82. 86～104. 43Pa ,氣體流量：18 m3/ h ,給料量2. 86 kg/ h） 。2號顆粒劑中添加催化劑，顆粒粒徑為3 mm。實驗初始時，床內填充沒有脫硫性能的顆粒物料。含硫氣體通過料層時SO2 濃度基本不變，其平均濃度為1 200 mg/ m3 。煙氣進口溫度控制在245 ～255 ℃范圍內時，運行一段時間后，床內物料溫度分布保持不變。這時開啟給料機和出料機，顆粒脫硫劑進入料層開始脫硫，隨著床內新料逐漸固硫，排氣出口SO2 濃度逐漸下降。當運行一定時間后床內物料脫硫能力的分布基本不變。這時出口SO2 濃度不再下降而保持950 mg/ m3 不變。這時的脫硫效率為對應工況下的穩定運行效率。通過計算，可知此時的脫硫效率約為21 %。穩定7 min 后，逐漸加熱氣體溫度，控制煙氣進口溫度為345～355 ℃時，可以看到SO2 濃度隨著溫度的升高而逐漸降低，降低到大約700 mg/ m3 趨于穩定，說明達到了此溫度范圍內的脫硫最大值，此時的脫硫效率約為40 %。升高溫度到445～455℃時，脫除率達到98 %。在實驗過程中出現小的波動，屬于正常的實驗參數小范圍波動，不影響實驗趨勢的分析?？梢姡瑴囟葘?duì)SO2 脫除率有很大影響。溫度升高，脫除率增大。因此要根據實際情況要求選擇合適的工作溫度段。

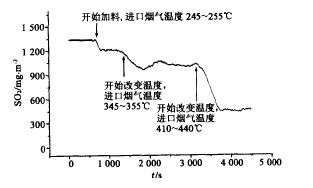

　　圖4 進口溫度對脫硫效果的影響（加催化劑）

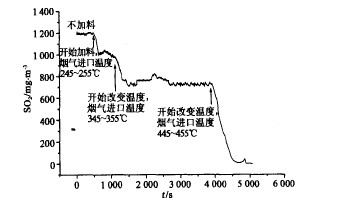

　　圖5 進口溫度對脫硫效果的影響（無催化劑）

　　圖5 為投放3 號顆粒劑（基本配方與2 號一致，但不添加催化劑，粒徑為3 mm） 的情況下的煙氣進口溫度對顆粒床脫硫效率的影響曲線（ΔP= 82. 86～104. 43 Pa ,氣體流量： 18 m3/ h ,給料量：2. 8 kg/ h） ?？梢钥闯?，整體反應趨勢兩者基本相同，但不加催化劑的脫硫顆粒對溫度反應不靈敏，即脫硫效果受溫度控制程度相對較小，而且脫硫效率降低。

　　給料速率對顆粒床脫硫效率有較大影響。圖6 為給料速率對顆粒床脫硫效率的影響曲線（進口流量：20 m3/ h，顆粒粒徑為1. 5 mm，不添加催化劑） 。實驗初始時，床內填充了沒有脫硫性能的顆粒物料。當含硫氣體通過料層時SO2 濃度基本不變，為3 000 mg/ m3 。煙氣進口溫度控制在240～255 ℃運行一段時間后，床內物料溫度保持不變。開啟給料機，顆粒脫硫劑進入料層開始脫硫，隨著床內新料逐漸固硫，出口SO2 濃度逐漸下降。運行一段時間后，床內物料脫能力的分布保持不變。這時出口SO2 濃度不再下降而保持2800mg/ m3 不變，對應的給料率為1kg/ h 。

　　穩定運行一段時間后，將給料率增大至1. 5kg/ h ,可以看到SO2濃度進一步逐漸降低。當運行一段時間后，床內顆粒脫硫能力的分布和溫度的分布保持不變， 此時脫硫效率基本穩定， 為1900 mg/ m3 ,說明達到了此給料率下SO2去除率的穩定值，此時脫硫效率約為35 %。穩定一段時間后，再將給料率增大到3kg/ h ,可以看到SO2濃度又進一步降低，當運行一段時間后床內顆粒脫硫能力逐漸穩定，出口SO2濃度為100 mg/ m3 ，此時脫硫效率約為96%?？梢姡o料速率對SO2脫除率有很大影響，隨著給料速率的加大，脫硫效率十分明顯。

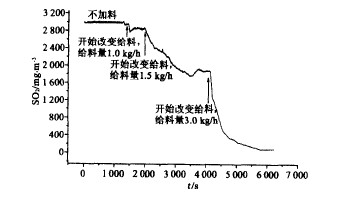

　　圖6 給料速率對顆粒床脫硫效率的影響

　　4、效益分析

　　垃圾焚燒后灰渣重量一般為垃圾重量的20% ，如日處理垃圾量為1000 t ，則日產垃圾灰渣200t。用灰渣做成顆粒脫硫劑，一般按70 %配比添加灰渣，200 t 灰渣可生產285t 顆粒脫硫劑。實驗顯示，燃燒含硫量為1%～2%的煤，如

　　果要達到90%的煙氣脫硫效率，脫硫顆粒平均消耗量為0. 04kg/ （m3˙h）。因而，285t 脫硫顆粒劑可凈化煙氣296 875m3/ h ,相當于可用來凈化蒸發量為180 t/ h 鍋爐的煙氣。由于焚燒灰渣為廢物利用，因而脫硫顆粒原材料的費用很低。如果顆粒脫硫劑按0. 5 分/ kg計，一月為42750 元，一年513 000元； 耗電為1 600kW˙h/ d ,按0. 5 元/ （kW˙h 計算，每月電費為2.4萬元，每年電費為28. 8萬元。年運行費用在80萬元左右。而如果采用典型的石灰石—石膏法脫硫，年運行費在300 萬元左右。180 t/ h鍋爐的脫硫工程造價：石灰石—石膏法脫硫工程造價為7000萬元左右，而灰渣顆粒床干法脫硫工程造價為3000～4000萬元?？梢?，采用灰渣顆粒床干 法脫硫技術，除了明顯的社會效益外，還有十分可觀的經濟效率。
