一、前言
工業循環水的作用是帶走生產過程中產生的大量熱量，鋼鐵企業的自備電廠、煉鐵、煉鋼、連鑄、熱軋、制氧等各單元均需要應用大量的工業循環水，其回水溫度35℃~55℃，熱品位較低，但所蘊含的熱能總量十分巨大。
目前，工業循環水的余熱能基本沒有回收利用，大部分通過冷卻塔或蒸發空冷器直接排放到大氣中，這不僅白白浪費了大量的能量，而且還會對環境造成極大的熱污染。
ZETA根據工業循環水系統節能技術優化運行技術、集中供熱系統智能節能集成技術、大型熱泵應用技術等領域的多年實踐經驗積累，進行專門化集成創新，開發了一套工業循環水余熱回收綜合制熱技術（Heat Recovery Heating Technology，簡稱HRHT），包括：溴化鋰吸收式熱泵制熱技術、工業循環高效水源熱泵技術、制熱機組能效分析與運行優化技術。
HRHT技術的推廣應用，不僅可以實現工業余熱的綜合利用，減少熱污染的排放，而且還可以降低循環水泵的電耗、減少冷卻塔的用量，實現系統化的節能減排。

二、節能原理
利用成熟的大型熱泵技術，對工業循環水余熱進行綜合利用，制熱后直接應用于生產和生活用熱。
工業循環水余熱回收綜合制熱中的熱泵技術主要包括溴化鋰吸收式熱泵、循環水高效水源熱泵。其中吸收式熱泵的單機COP最高可達2.0，而高效水源熱泵的單機COP則可達7.0。即使水源熱泵的System COP取4.5，其單位制熱值的能源費用還是具有明顯優勢，且無任何污染。
顯然，與傳統的電廠高溫水制熱、或者鍋爐制熱等方式相比較，用熱泵制熱技術更加節能環保，節能效率非常高。

（一）溴化鋰吸收式熱泵制熱技術

1、實現原理
溴化鋰吸收式熱泵機組主要面向大型熱電廠，通過將汽輪機的多段抽汽作為吸收式熱泵的驅動力（如果用背壓式汽輪機綜合能效更優），回收汽輪機排汽冷凝熱。同時，吸收式熱泵還直接回收電廠汽輪機的循環水余熱，避免了電廠循環水余熱能量的損失，減少了電廠冷卻塔的循環水蒸發損失，降低了冷卻塔的熱污染和冷卻水泵電耗。 2、典型應用原理

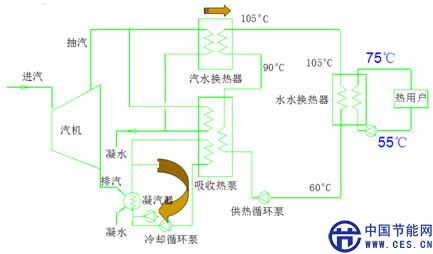

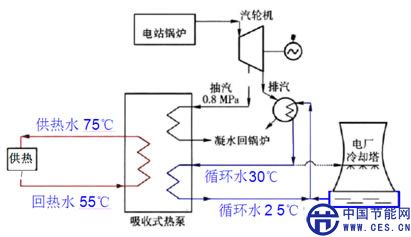

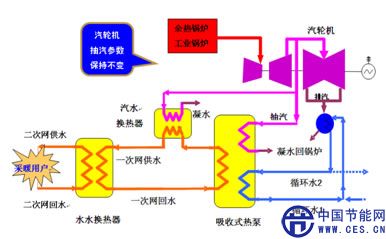

某鋼廠自備熱電廠，有兩臺2*N150MW抽氣式供熱機組，抽汽主要滿足廠區生產和生活用熱，采暖最大用汽負荷為150t/h(97.5MW)。原工藝采用直接抽取蒸汽，通過汽水換熱器后進行供熱，汽輪機的冷卻水將熱量通過冷卻塔排向大氣。新方案采用吸收式熱泵機組對循環水的熱量進行提取制熱。來自凝汽器30℃循環冷卻水通過上塔前的支管送至吸收式熱泵的取熱端, 熱泵吸收余熱后, 循環水溫度降至25℃送至冷卻水池；同時在熱泵的加熱端, 來自采暖用戶二次熱網55℃的供熱回水進入熱泵, 經過熱泵加熱的熱水溫度升至75℃后送至換熱站, 在換熱站內通過二次泵加壓送至采暖用戶。
典型參數如下：
熱泵總供熱量: 97.5MW；
熱水進出口溫度: 55℃/75℃；
熱水總流量: 4200m³/h；
循環水額定進出熱泵溫度: 25℃/20℃；
循環水進熱泵流量: 6800m³/h；
額定回收循環水余熱: 39.5MW；
熱源蒸汽壓力: 0.8MPa；
額定蒸汽用量: 85.5t/h；
蒸汽凝水出熱泵溫度: ≤80℃；
熱泵功率: 105kW
在一個采暖期內，該典型應用利用吸收式熱泵回收電廠循環冷卻水余熱39.5MW，折合蒸汽58.2 t /h，年節約蒸汽17.81萬噸；由于減少了冷卻水上塔，降低蒸發量，一個采暖期可節水20.8萬噸；由于吸收式熱泵利用蒸汽作為驅動熱源， 蒸汽凝水可以回收作為鍋爐補水， 一個采暖期可回收蒸汽凝水26.2 萬噸。扣除運行費用，本典型應用項目年節能量達1.49萬tce，年節能收益超過2000萬元。 3、擴展應用
如果增熱后的溫度低于供熱所需的溫度，則可以增加一個汽水換熱器，對其進行進一步的增溫。
其中溴化鋰熱泵的高溫?zé)嵩催€可以包括廢蒸汽、高溫?zé)崴⒏邷責煔?；低溫?zé)嵩窗梢岳玫母鞴I(yè)循環水余熱。

（二）循環水高效水源熱泵制熱技術

鋼鐵企業循環水系統散落于各個分廠，且分布面廣，使用量大。工業循環水余熱對于"水源熱泵"而言，則是一種高品質的"水源"。如果在每個循環水的熱水池旁安裝"高效水源熱泵"，利用熱泵技術將循環水中的余熱直接制取55℃~75℃的高溫水，直接轉移能量到供熱系統，這是一種典型的分布式能源站，直接進行綠色供熱。
工業循環高效水源熱泵技術不僅可以大量回收循環水的低品位余熱，而且還有利于水泵循環水的系統節能，減少冷卻塔的蒸發損失，降低冷卻塔的熱污染，屬于典型的節能環保集成技術。

（三）制熱機組能效分析與運行優化控制技術

ZETA一直致力于供熱系統的能效分析與運行優化控制（簡稱EAOC技術）。通過應用ZETA智慧閥門檢測制熱機組管道節點的流動參數，包括流量、壓力、壓差、溫度、溫差、熱量等。ZETA擁有自主知識產權的EAOC軟件技術以System COP最優為主目標，通過計算機進行各個制熱單機的能效分析，發現當某制熱機組運行于低能效區域時，通過控制技術強制改變?cè)摍C(jī)組的節點流動參數，可使機組運行點向高效區偏移，達到高效節能運行。

三、工程應用

工業循環水余熱回收綜合制熱技術（HRHT）屬于典型的綜合節能集成技術，包括溴化鋰吸收式熱泵制熱技術、工業循環高效水源熱泵技術、制熱機組能效分析與運行優化技術三大子技術。實際應用時需要根據工業循環水的余熱資源優勢，結合ZETA自主研發的面向供熱系統EAOC技術，進行系統能效的持續運行優化。
HRHT技術的推廣應用，不僅可以實現工業循環水余熱的綜合利用、降低循環水泵的綜合電耗，而且還可以減少熱污染的排放，減少冷卻塔的使用量，實現系統化的節能減排。
