概述

城市軌道交通憑借便捷、環保、節能、安全和運量大等特點，對緩解城市交通壓力、改善城市交通結構、促進經濟社會可持續發展起著十分重要的作用。大城市將逐步實現以地面常規公交為主體，向以軌道交通為骨干的城市交通體系過渡，城市軌道交通的建設規模越來越大。

目前，城市軌道交通車地通信主要通過Wi-Fi承載，存在安全性差、覆蓋難、切換頻繁、移動場景帶寬低、干擾源多等問題，需要一套穩定的車地通信系統，實現車-地間的信號和數據的傳輸。

華為城市軌道交通車地通信系統基于成熟的OFDM技術。系統主要功能是在城市軌道交通運行環境下，為車載應用設備和地面應用控制設備之間提供大容量、安全、連續、可靠的雙向通信通道，實現列車與地面間數據、圖像及語音信息的實時、透明的傳輸。

方案介紹

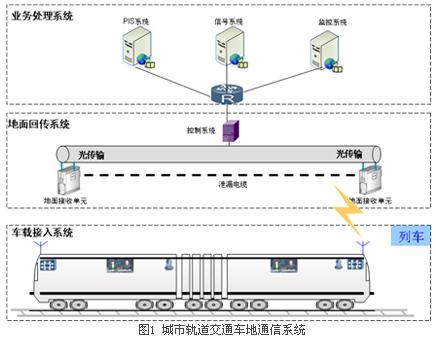

華為城市軌道交通車地通信系統是三層組網架構：業務處理系統、地面回傳系統、車載接入系統。系統構成如圖所示：

車載接入系統：在列車上，車載無線終端由車載接收單元及天線組成。每輛車依據應用配備兩臺車載接收單元，并分別通過以太網接口連接到列車總線上。車載接收單元通過無線信號接入到地面接收單元，實現車-地間的信息交互。

地面回傳系統：主要由控制系統、光傳輸、地面接收單元、天饋系統組成。地面接收單元通過天饋系統接收車載發送的數據，再通過傳輸網絡把信息送到業務處理系統。

業務處理系統：由各種應用系統組成，例如PIS系統、信號系統、監控系統。各系統分別處理車載接入系統不同的業務。

方案的應用及價值方案特點

高安全性：使用端到端的安全機制確保承載信息安全。

高可靠性：通過冗余覆蓋的方式避免單點故障。

切換少：覆蓋距離長，有效降低切換次數。

高帶寬接入：獨有專利技術保證高速移動下的高帶寬接入。

干擾少：工作在非公用頻點，干擾源少。

方案的應用及價值

在PIS系統中的應用

乘客信息系統（PIS）依托多媒體網絡技術，通過網絡傳輸，并以車站和車載顯示終端為媒 介，向乘客提供信息服務，使乘客通過正確服務信息的引導，安全、便捷地乘坐軌道交通。華為車地通信系統在移動狀態下也具有高帶寬、傳輸延時小，PIS系統 可以發送實時新聞、廣告、電視節目；在異常情況下還可以提供動態緊急疏散提示。

在監控系統中的應用

華為車地通信系統在移動狀態下也提供很高的上行帶寬。通過這個通道，調度中心可以對列車實時監控，了解運行中列車旅客乘車情況，作為調度中心調配車次的參考依據。在緊急情況下，還可提供有效的安全決策支撐信息。

在信號系統中的應用

隨著數字無線通信技術及計算機技術的飛速發展和成熟，車地通信系統與信號系統的結合已經成為可能。華為車地通信系統在列車移動速度120km/h下，不僅可以實現高QoS保證的信號承載，同時也確保信號系統的高可靠性和高安全性。
