1. 前言

　　WebRTC（Web Real-Time Communication——網頁實時通信）是一個基于瀏覽器的實時多媒體通信技術。該項技術旨在使Web瀏覽器具備實時通信能力；同時，通過將這些能 力封裝并以JavaScript API的方式開放給Web應用開發人員，使得Web應用開發人員能夠通過HTML標簽和JavaScript API快速地開發出基于Web瀏覽器的實時音視頻應用，而無需依賴任何第三方插件。該項技術將Web瀏覽器打造成一個適用于在所有用戶設備（比如移動智能 終端和個人電腦等）間進行實時的音視頻和數據通信的通用平臺。

　　在WebRTC技術出現之前，基于Web瀏覽器的多媒體通信服務是構建在特定的瀏覽器插件（如Adobe Flash Player）之上的，因?yàn)闉g覽器所依賴的HTTP協議是一種無連接狀態的協議——即瀏覽器與服務器建立連接，下載文件，斷開連接，再顯示接收到的文件。 因此，瀏覽器不能與服務器實時動態地交換數據。無連接狀態的HTTP協議導致需要實時通信的服務（如聊天等）只能采取定時訪問服務器的方法（即輪詢方式） 來實現。然而，在用戶訪問量增多時，這種方式嚴重的消耗服務器端資源，進而嚴重的影響服務器的性能。由于軟硬件平臺日趨多樣性，下列問題將在基于瀏覽器插 件的多媒體應用中突顯：1）加大IT公司對于插件和基于該插件的應用的研發和維護成本；2）加大插件開發人員對于插件和基于該插件的應用的開發、測試和維 護工作；3）加大涉及到受版權保護的技術的整合難度；4）加大說服用戶安裝插件的難度。

　　目前，WebRTC由IETF（Internet Engineering Task Force——互聯網工程任務組）和W3C（World Wide Web Consortium——萬維網聯盟）聯合負責其標準化工作。IETF定制WebRTC的互聯網基礎協議標準，該標準也被稱為RTCWeb（Real- Time Communication in Web-browsers）。W3C則負責定制WebRTC的客戶端JavaScript API接口的標準。目前參與該技術標準定制的公司主要有思科、微軟、谷歌和愛立信等。其中，微軟為揭示現有WebRTC存在的不足，進而推動其不斷向前發 展，提出了WebRTC的另一種形式，即CU-RTC-Web（Customizable, Ubiquitous Real Time Communication over the Web）。

　　2. 系統構成

　　WebRTC是通過將如下功能集成到現有瀏覽器來實現為異構系統提供統一的多媒體實時通訊平臺：會話管理、音頻引擎、視頻引擎和網絡傳輸。同 時，WebRTC為Web開發人員提供了Web API （即JavaScript API）來開發基于Web的音視頻應用；為瀏覽器廠商提供了WebRTC Native C++ API用于實現Web API的函數集（如圖1所示）。在本章節，首先，我們介紹WebRTC的組成模塊；其次，我們介紹WebRTC的API接口；最后，我們介紹組成模塊與接 口之間的對應關系。

　　2.1 組成模塊

　　A. 會話管理

　　WebRTC的會話管理也被稱為抽象信令。抽象信令的作用是將具體業務與信令控制的分離，從而適應廣大Web應用中的信令控制。會話管理的實現 有兩種方式：一種是以瀏覽器為主的實現方式ROAP（RTCWeb Offer/Answer Protocol），另一種是以Javascript為主的實現方式JSEP（Javascript Session Establishment Protocol）。前者的優點在于可以直接使用現有協議棧實現；缺點是靈活度較低，無法支持私有協議，另外，如果將過多的協議棧集成到瀏覽器，將使得瀏 覽器會變得“臃腫”。后者的優勢在于靈活度高，能夠適用于多種協議。為提高會話管理的普適性，以及簡化會話管理，W3C通過多次討論，最終采用了 JSEP（JavaScript Session Establishment Protocal）方式來進行會話管理。

　　B. 音頻引擎

　　音頻引擎負責從麥克到網絡側、網絡側到音箱的音頻處理。它包含的功能主要有音頻編解碼和聲音處理兩部分。在音頻編解碼上，WebRTC主要采用 兩種語音編碼格式：iSAC（internet Speech Audio Codec）和iLBC（internet Low Bitrate Codec），來分別對寬帶與窄帶環境的語音進行編碼。在聲音處理上，WebRTC主要包括回聲消除、錯誤隱藏和降噪處理等功能，用來降低由網絡抖動和丟 包等對聲音質量造成的影響，并盡可能降低聲音延遲。

　　C. 視頻引擎

　　視頻處理引擎負責攝像機到網絡側、網絡側到屏幕顯示的視頻處理。它主要包括視頻編解碼和圖像處理。在視頻編解碼上，目前WebRTC主要采用 VP8技術（未來VP9也將被集成到WebRTC中），使得WebRTC在較低碼率的環境，提供較高質量的視頻。在圖像處理上，WebRTC主要包括抖動 緩沖和圖像增強等功能，用來降低從攝像機采集到的圖像的噪音。

　　D. 網絡傳輸

　　網絡傳輸負責對采集到的音視頻數據進行加密、防火墻穿透和傳輸。WebRTC將設備采集到的音視頻數據在加密的情況下采用SRTP協議進行傳 輸，以確保信息在傳輸過程中的安全性。另外，WebRTC采用STUN、TURN和ICE等協議棧對VoIP網絡中的防火墻或者NAT進行穿透。其 中，STUN可以處理大部分NAT穿透問題；TURN是STUN協議的一個增強版，專門用于處理對稱形NAT穿透問題；ICE是一個整合了STUN和 TURN的框架，為VoIP或視頻通話配置以及媒體傳輸提供可靠的服務。

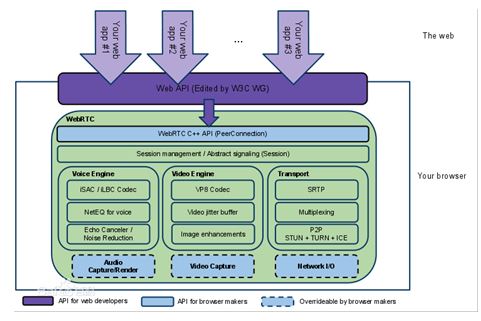

　　圖 1 WebRTC總體架構，摘自百度百科

　　2.2 封裝API

　　WebRTC將音視頻數據從設備采集到網絡傳輸過程中涉及的功能封裝到以下3個主要API：MediaStream、 PeerConnection和DataChanel。MediaStream（即getUserMedia）用于表示被獲取的媒體數據，例如來自麥克風 和攝像頭音視頻流。PeerConnection用于表示在兩個瀏覽器之間的連接。DataChannel表示一個在兩個節點之間的雙向的數據通道。值得 注意的是由于WebRTC的標準化工作還未完成，所以目前這幾個API的名稱在不同瀏覽器及同一瀏覽器的不同版本之間略有差異，比如 PeerConnection在FireFox上叫做mozRTCPeerConnection，而在當前版本的Chrome上叫做 webkitRTCPeerConnection。


　　2.3 模塊與API之間的關系

　　在這節，我們將通過WebRTC的工作原理來闡述WebRTC各個組成模塊與所封裝的JavaScript API之間的關聯關系。圖2是一個WebRTC的工作原理示意圖。在圖2中，有兩個集成WebRTC的瀏覽器，一個信令服務器，一個STUN/TURN服 務器。瀏覽器訪問基于WebRTC的Web應用。信令服務器對Web應用的信令進行解析。STUN/TURN服務器對Web應用進行NAT或防火墻穿透， 以建立兩個客戶端的通信連接。具體工作流程如下：首先，使用Web應用的雙方通過PeerConnection API將呼叫和應答請求發送給信令服務器；然后，STUN/TURN服務器對呼叫雙方的防火墻和NAT進行穿透；之后，MediaStream通過音視頻 引擎對音視頻數據進行采集；最后，Web應用將采集到的音視頻數據發送到DataChanel，并采用RTP/SRTP協議進行傳輸。

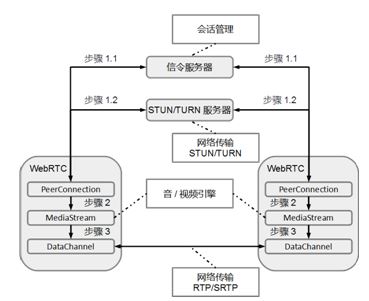

　　圖 2 WebRTC各個組成模塊與所封裝的JavaScript API之間的關聯關系

　　2.4 應用場景

　　WebRTC的音視頻應用從連接的客戶端的數量角度來區分，可以分為一對一模式和多人模式。同時，WebRTC為了取得快速的發展，其勢必對傳統網絡，例如SIP，XMPP和PSTN網絡進行無縫對接。

　　A. 一對一模式

　　該模式是最簡單的應用模式。在上文圖2中闡述WebRTC模塊與API之間關聯關系時的例子就是一個一對一模式。該模式的工作原理描述如下。首 先，基于WebRTC的Web應用通過Web服務器來進行信令解析。然后，每個瀏覽器將本地采集到的音視頻數據發送給對端瀏覽器。最后，每個瀏覽器對本地 和對端的多媒體數據進行處理和顯示。

　　圖 3 一對一模式

　　B. 多人模式

　　相比較于一對一模式，多人模式則更加復雜。該模式與一對一模式不同的是，每個瀏覽器將本地采集到的音視頻數據廣播給其余所有瀏覽器（如圖 4（a）所示）。由于終端的處理能力，電池續航能力以及網絡帶寬的限制，WebRTC目前最多能夠支持6個人同時進行音視頻服務。為擺脫由于終端的有限能 力對WebRTC多人模式中人數的限制，目前，有些公司（例如因特爾）為WebRTC的特定應用提供MCU媒體控制單元。MCU負責對不同格式的音視頻進 行轉碼和將多人模式中的音視頻流整合在一起再廣播給每一個終端?；贛CU的多人模式的工作流程，如圖4（b）所示。





　　（a） （b）

　　圖 4（a）WebRTC原生多人通信模式，（b）基于MCU的多人通信模式。

　　C. WebRTC與現有網絡的互通模式

　　由于在WebRTC出現之前，實時通訊業務已經取得了很大的發展。因此，WebRTC應與現有的實時通信業務無縫對接，才能取得快速的發展。為 了與傳統實時通信業務進行無縫對接，目前，各個廠商根據WebRTC和現有的實時通信業務開發出相應的網關設備，比如對應SIP/XMPP的服務器和 PSTN（Public Switched Telephone Network——公共交換電話網絡）網關。該網關負責將通過瀏覽器訪問的Web應用和傳統客戶端訪問的現有實時通信應用的信令進行適配，甚至多媒體格式 之間的轉化。具體的業務邏輯如圖5所示。

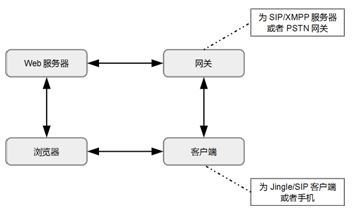

　　圖 5 WebRTC與現有網絡的互通模式

　　3. WebRTC的發展與影響

　　3.1 發展

　　首先，Android系統內置的瀏覽器和個人電腦中主流的Web瀏覽器（例如Chrome，F(xiàn)irefox和Opera）已經支持 WebRTC。根據Dialogic公布的2013年“WebRTC影響調查”報告，在2013年，Android在移動智能終端的市場占有率是 69%；Chrome，F(xiàn)irefox和Opera三大主流Web瀏覽器在個人電腦的市場占有率是39%。另外，其他Web瀏覽器（比 如，Maxthon）也將支持WebRTC。因此，WebRTC將被快速的部署在日常設備（即移動智能終端和個人電腦等）。其次，由于WebRTC的本質 是一項基于Web瀏覽器的實時通信技術，它將最先應用在IM（Instant Messenger——即時通信）領域。由于IM應用通常應用在社交網絡，這使得WebRTC可以依靠社交網絡所具有的小世界網絡特性（即雖然這種網絡中 大部份的節點彼此并不相連，但絕大部份節點之間經過少數幾步就可到達——摘自維基百科）快速的被用戶所使用?；谝陨蟽牲c(diǎn)，WebRTC技術的部署和使用 將呈現爆炸式的增長。
　3.2  影響

　　WebRTC技術的快速普及將對現有的很多領域產生巨大的影響。 首先，受到影響的是現有的VoIP業務領域。目前我們正在經歷一個硬件多樣化的時代，比如可穿戴設備的興起。這將促進適應新型設備的操作系統的涌現和加大 現有操作系統的分化。因此，操作系統的異構性和繁雜性使得VoIP應用的開發、更新與維護的復雜性和成本劇增。隨著WebRTC集成到瀏覽器中，基于 Web的實時通信應用可以通過HTML標簽和JavaScript API實現快速的開發，并避免了由于操作系統的異構性帶來的重復開發和由于版本升級帶來的維護費用以及不便。這將導致現有的應用開發人員從現有的基于瀏覽 器插件或者原生VoIP應用模式轉向使用WebRTC進行Web應用開發，進而使得現有的VoIP應用的普通用戶向基于瀏覽器的Web應用的遷移。目前， 涉及VoIP業務的客服以及在線教育領域很關注WebRTC技術在自身領域的應用。

　　其次，現有的IM應用通過其擁有的大量用戶，并通過構建在這些IM應用上的衍生應用形成生態圈。這些IM應用及其所形成的生態圈正在試圖取代瀏 覽器成為互聯網入口。這種現象在移動智能終端表現的更加突出。然而，如上文所述，WebRTC技術的部署和使用將呈現爆炸式的增長，這將導致IM應用向 IM Web應用的轉變和用戶向IM Web應用的遷移。因此，構建在現有IM應用的生態圈將被打破?，F(xiàn)有的IM應用及其生態圈必將做出相應的布局調整以適應新的技術環境。

　　同時，WebRTC的普及將給企業帶來監管和安全問題。目前，有些公司在公司內部封鎖了IM應用（比如QQ，Skype）的端口，以防止員工在 工作過程中由于對音視頻工具的不慎使用所造成的安全問題?；赪ebRTC的新型IM Web應用，與正常的Web頁面無異，所以很難檢測該種IM Web應用。這給企業的監管和安全造成了巨大的隱患。

　　其次，智能電視的展現形式和業務模式將受到巨大的影響。目前，智能電視主要包括智能操作系統以及顯示設備。在智能電視上的主要業務也主要是對多 媒體源的直播和點播。隨著WebRTC的普及和涌現大量的IM Web應用，智能電視將很可能原生的包含攝像頭設備。同時，視頻會議業務也將像現在的對多媒體源的直播和點播業務一樣，成為智能電視的主要業務。

　　其次，所上文所述，由于WebRTC所支持的音視頻格式的局限，以及WebRTC在多人視頻會話中采用的可選網狀結構的限制（目前是6人）。新 型的服務供應商將產生。這些供應商主要提供1）不同視頻編解碼的轉換；2）在多人會話中，視頻流的整合與廣播。目前，服務供應商及其產品 有：Dialogic推出的PowerMedia XMS 2.1和英特爾推出的Collaboration Service for WebRTC。

　　最后，集成了WebRTC的Web瀏覽器將進一步改變傳統的應用、Web瀏覽器和操作系統的格局。Web瀏覽器將成為介于操作系統與Web應用 的一個平臺。為Web操作系統的普及進一步鋪平道路。包含了WebRTC的瀏覽器將進一步鞏固其互聯網入口的地位——近些年，超級應用（例如微信）通過其 擁有的大量用戶和在其上的開發的衍生應用試圖成為互聯網入口。Web瀏覽器及其Web應用將成為一種生態圈。高性能瀏覽器的研發將成為下一個競爭熱點。而 瀏覽器的安全問題將更加凸顯。

　　4. 總結

　　在本文中，我們首先介紹了WebRTC技術產生的意義。其次，我們展示了WebRTC技術架構中各個組成模塊和所封裝的JavaScript API，以及模塊與JavaScript API之間的對應關系；同時，我們也闡述了WebRTC的工作模式以及與現有多媒體網絡的對接模式。之后，我們根據WebRTC的載體（即Web瀏覽器） 在移動終端和個人PC中的占有率以及這些載體對WebRTC的支持程度做出了WebRTC技術的部署和使用將呈現爆炸式的增長的判斷。最后，我們闡述了 WebRTC對現有實時通訊行業和智能電視行業的影響，并闡述由于WebRTC的引入將進一步改變應用、Web瀏覽器和操作系統三者的格局
