1．吸收式熱泵產品介紹
1.1 吸收式熱泵簡介
熱泵是將低溫?zé)嵩粗械臒崃刻崛〕鰜?lái)，轉移該部分熱量，進而得到較高品位的熱水或蒸汽的設備。吸收式熱泵可以利用低溫?zé)嵩矗üに囅到y(tǒng)廢熱：?jiǎn)谓M分或多組分氣體、廢熱水、乏汽等）；用以制取高品位熱媒（比低溫?zé)嵩锤?/span>40℃左右的中、高溫?zé)崴?/span>0.4MPa以下蒸汽）。
吸收式熱泵分為兩類：第一類吸收式熱泵與第二類吸收式熱泵。兩者主要區別：廢熱源品味要求不同；可供應高品位熱水不同；外部驅動能源要求不同；循環原理不同。
第一類吸收式熱泵
第二類吸收式熱泵
1.2吸收式熱泵原理
吸 收式熱泵是以水換熱為介質，溴化鋰溶液為吸收劑，將低溫?zé)嵩粗械臒崃刻崛〕鰜?lái)，轉移該部分熱量，進而得到較高品位的熱媒的設備。吸收式熱泵是一種成熟產 品，在熱電廠中主要采用第一類熱泵技術用來提取電廠的廢熱，增加供熱能力，擴大供暖面積。主要原理如下圖（簡易循環圖）：
吸收式熱泵簡易循環圖

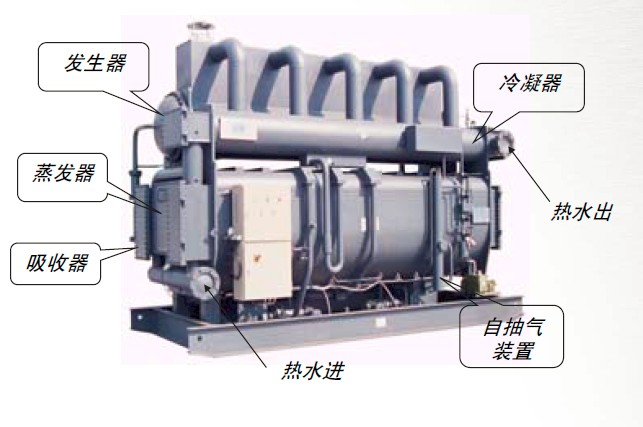

吸收式熱泵設備外觀圖
◇熱量提?。豪盟谪?fù)壓下低溫沸騰—從低溫?zé)嵩粗邪褵崃刻崛〕鰜?lái)。（蒸發器）
◇熱量轉移：利用濃溴化鋰溶液吸收低溫蒸汽提高了溴化鋰溶液的溫度—實現了熱的轉移，得到高品位的熱。（吸收器）
◇溶液循環：利用驅動熱源放出熱量將溴化鋰稀溶液濃縮成濃溶液，實現溶液循環使用。（發生器）
1.3 吸收式熱泵應用及特點
1.3.1 吸收式熱泵熱平衡及應用范圍
1.3.2吸收式熱泵的特點
◇廢熱水品位要求：一般可以使用溫度在30 ℃～70℃的低溫?zé)嵩?/span>
◇可供應高品位熱水：比廢熱源高40℃左右，一般情況下可提供100℃以內的熱水
◇需外部提供少量高品位驅動熱源：0.8MPa以下蒸汽、高溫?zé)崴?、燃油、天然氣、高溫?zé)煔?/span>
◇節能性：利用較低品位廢熱，使用少量高品位驅動熱源，獲得大量高品位熱水
◇制熱COP值1.65～1.85：就是利用1T/H的蒸汽熱量可以得到1.65～1.8T/H蒸汽的熱量
◇機組制熱量是廢熱量的2.2～2.4倍左右：就是利用1MW廢熱可以得到2.2～2.4MW左右的高品位熱媒
◇廢熱水溫度越高獲得的熱水溫度越高；反之，廢熱水溫度越低獲得的熱水溫度越低。
2．基于吸收式熱泵技術的集中供熱技術
2.1 技術背景
2.1.1 供熱節能在我國節能減排工作中的地位
建筑能耗占全國總能耗約 30%，因此建筑節能在我國節能減排全局中占據重要地位。而北方城市供熱是我國建筑能耗最大的領域。截止 2008 年，全國北方地區供熱建筑面積已超過 90億平方米，采暖期因地域不同從3個月到6個月不等。我國城市供熱目前仍以煤為主要燃料。全國采暖能耗達到 1.8 億噸標煤/年，占全國城市建筑能耗的 40%。因此，供熱節能工作是建筑節能工作的重中之重。
北方采暖地區范圍包括：嚴寒和寒冷地區的15個省市，面積約占全國陸地總面積的70%，人口數量超過全國總?cè)丝诘?/span>40%。
中國建筑熱工設計分布圖
2.1.2 熱電聯產在供熱中的地位
熱電聯產相比熱電分產能節約 1/3 左右燃煤消耗，是目前我國北方集中供熱的主要方式，供熱量約占北方集中供熱一半以上。熱電聯產機組發電量占全國火力發電比例已經超過 20%，總裝機容量超過 1 億千瓦。
熱電聯產作為采暖熱源，其供熱能耗甚至低于目前市場上熱議的水源熱泵等方式。因此，大力發展熱電聯產并大幅提高其在供熱熱源中的比例應該是我國集中供熱系統熱源節能改造的主要方向。

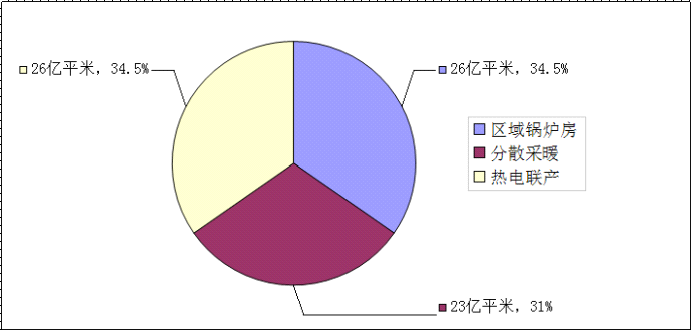

各種采暖方式比例圖
2.1.3 熱電聯產集中供熱面臨的突出矛盾
(1) 大型熱電聯產機組排放大量低溫余熱難以利用
電力工業為了實現“十一五”能源消耗和主要污染物排放總量控制目標實施“上大壓小、節能減排”的能源政策，積極鼓勵建設大容量、高參數抽凝式熱電機組。但是，這一類熱電聯產機組為保證安全運行必須通過冷卻塔向熱電廠周圍環境排放大量低溫余熱，該余熱數量巨大，可占到機組額定供熱量的30%以上。以北京市的現狀為例，接入市政大熱網的四大主力熱電廠可白白排放的循環水余熱量達1000 MW以上，如配備相應容量的調峰熱源，則可增加供熱面積到4000~5000萬平米，相當于目前市政大熱網供熱面積的35%以上，每年將為北京市減少采暖用燃料耗量約60余萬噸標煤，減少電廠循環水蒸發損失80萬噸。
(2) 城市熱網輸送能力成為集中供熱發展瓶頸
熱網建設具有投資巨大和周期長的特點。由于近年來我國城市發展速度過快，城市熱網供熱半徑不斷加大，現有熱網的輸送能力已嚴重不足。以北京市的現狀為例：市政大熱網覆蓋范圍內的供熱面積達到近3億平米，但熱網極限輸送能力只能負擔約1.3億 平米供熱面積。缺口部分則不得不采用其他低效、污染嚴重以及高成本的供熱方式填補。另一方面，大型熱電機組成為熱電聯產發展的主流趨勢下，配套超大規模熱 網投資也已嚴重影響到大型熱電聯產集中供熱的經濟性。因此，通過技術創新大幅提高熱網輸送能力，對于整個供熱節能意義重大。
(3) 熱電聯產熱源和城市熱網夏季利用率較低
熱 電聯產熱源夏季供熱負荷需求較小，造成熱電廠熱效率下降，熱電廠的余熱大量排放。城市熱網夏季也大多處于閑置狀態或低負荷低效率運行狀態。另一方面，近幾 年由于空調電耗猛增而造成的電力負荷的季節差和日夜峰谷差不斷加大，嚴重影響城市供電安全。據統計，空調高峰電負荷已占城市夏季負荷的 40%左右，而空調用電受氣溫的影響很大，其實際用電量只有 6%，為滿足電空調用電需求而增加的電力設施投資巨大，利用率卻很低，造成設備閑置浪費。
2.2 吸收式熱泵換熱技術介紹
通過深入研究和分析目前熱電聯產集中供熱系統存在的問題及其節能潛力，2007 年，清華大學在世界上首次提出吸收式換熱的概念并提出“基于吸收式換熱的新型熱電聯產集中供熱技術”。完整的基于吸收式換熱的新型熱電聯產集中供熱技術由以下兩個核心技術環節構成：
（1）基于吸收式換熱的超大溫差供熱技術*（發明專利號：ZL 200810101064.5 / ZL 200820079021.7 / 200810117040.9 /200910091337.7）

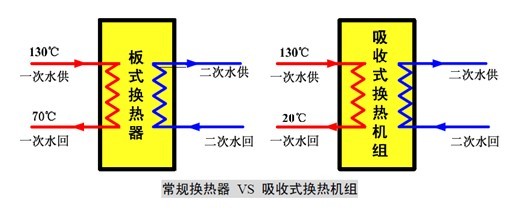

充分利用了一次網高溫?zé)崴刑N(yùn)藏的高位熱能的做功能力，借助核心設備——設置在用戶熱力站處的吸收式換熱機組（專利號：ZL 200810101064.5）顯著降低一次網回水溫度。如圖所示，在保持二次網運行參數不變的情況下，一次網供回水溫度由傳統的 130℃/70℃變?yōu)?/span> 130℃/20℃，供回水溫差由60℃提高至110℃。該技術的應用具有如下突出優點：
l 一次網供回水溫差由 60℃增加到 110℃，可提升既有熱網輸配能力 80％；
l 減小新建大型熱網管徑、免除回水管網的保溫措施，大幅降低管網投資；
l 一次網回水溫度降至 20℃左右，為高效回收電廠循環水余熱創造了條件；
l 吸收式換熱機組在夏季通過簡單切換可做吸收式制冷機使用，以城市熱網水驅動，產生 12～7℃冷水，為空調提供冷源。如果再配置溶液除濕裝置和生活熱水加熱系統，一次網回水可降低至 50℃左右，為大量回收熱電廠夏季循環水余熱創造條件。
(2) 基于吸收式換熱的余熱回收技術*（發明專利號：ZL 200810101065.X/ZL 200810117049.X / 200910090917.4 /200910092464.9 / 200910091944.3）

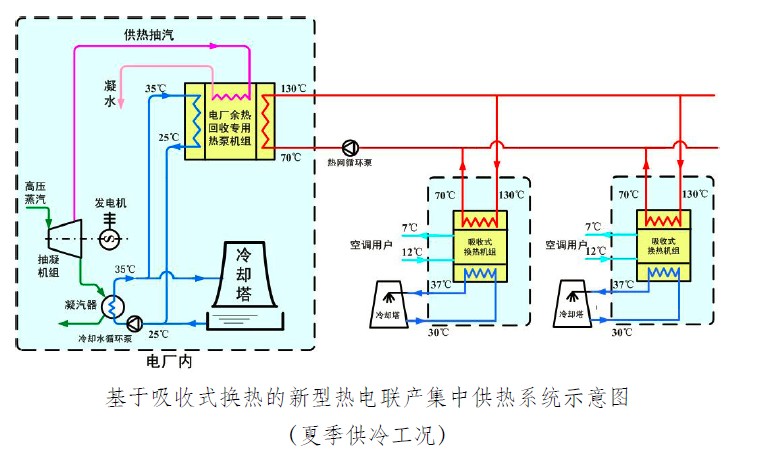

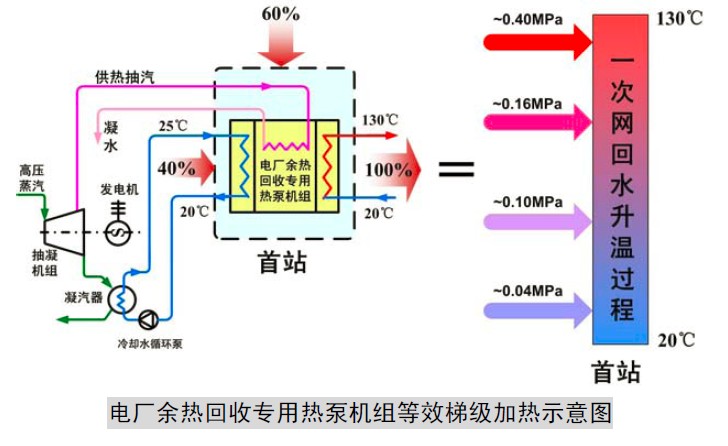

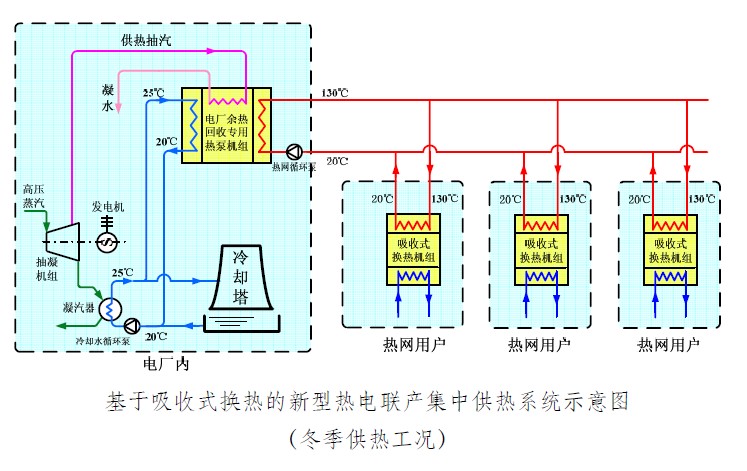

在熱力站實現超大溫差換熱的基礎上，設置在熱電廠首站內的核心設備——電廠余熱回收專用熱泵機組（發明專利號：ZL 200810117049.X200910091944.3），通過獨創的熱泵內部循環設計，在保證體積緊湊的前提下將多臺機組逐級升溫的功能高度集成，大幅提升電廠內余熱回收系統的經濟性。在不考慮調峰熱源加入的情況下，升溫幅度高達70~80℃?？紤]調峰的情況下，能夠?qū)崿F(xiàn)110℃的升溫能力，對傳統熱泵技術實現了重大突破?；厥沾罅康蜏匮h(huán)水余熱后使得系統供熱能耗降低 40%。 另外夏季利用汽輪機抽汽驅動吸收式熱泵實現集中供冷，提高系統整體能效和經濟性，并可減少電廠夏季循環冷卻水的冷卻壓力。通過基于吸收式換熱的系統集成技 術將基于吸收式換熱的超大溫差供熱技術和余熱回收技術有機結合起來，構成完整的吸收式換熱的新型熱電聯產集中供熱系統如下圖所示。

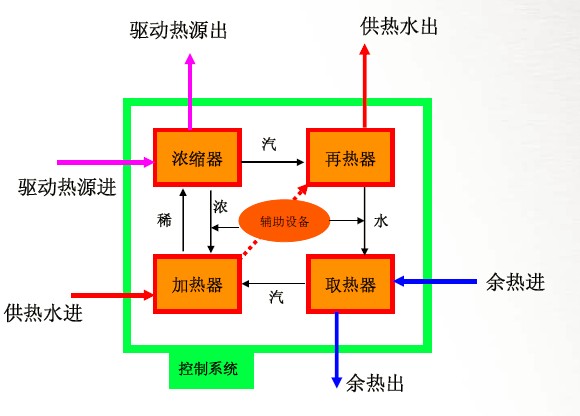

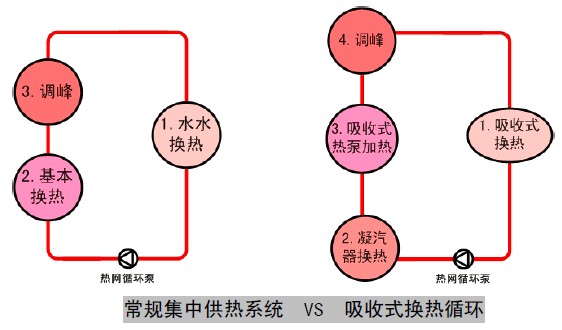

進一步提煉吸收式換熱循環的實質如下圖所示：吸收式換熱循環的 4個環節中，第 1 個環節即吸收式換熱環節是放熱過程，實現了冬季一次熱網的低溫回水和夏季利用熱網水驅動制冷。第 2、3 環節分步回收汽輪機排汽余熱；同時，使得回水加熱過程實現了梯級升溫。根據不同集中供熱系統運行參數的差異，循環中第 2、3 環節也可以只保留其中之一。調峰環節對熱負荷進行調峰的同時，保證吸收式換熱環節必要的熱網供水溫度。
2.3 新技術應用工程方案
（1）以國內某汽輪機廠生產的 300 MW 抽汽供熱機組為例，額定工況下主蒸汽流量 1000 t/h，采暖抽汽量 500 t/h（330 MW），低壓缸排汽量 240 t/h（150 MW）。供熱首站采用常規汽水換熱器，供熱能力為 330 MW，供熱面積660萬 m2。
（2）實施新技術后，汽輪機低壓缸排汽量可全部回收，對外供熱能力可達 480MW，相比常規技術增加了 45%，可滿足960 萬m2 建筑面積的供熱。
（3）采取如下常規供熱方案與新技術方案對比：300 MW抽汽供熱機組+容量150MW 燃煤鍋爐，此時兩方案供熱能力相等。
（4）新技術方案與常規供熱方案相比，年回收循環水余熱 146萬GJ，節能率39%，年節約標煤5.0萬噸、供熱蒸汽12萬噸、減排 CO2 總計折合約15萬噸。
（5）新技術方案與常規供熱方案相比增加的初投資主要是首站的電廠余熱回收專用熱泵機組和熱力站的吸收式換熱機組，一次管網由于實現大溫差熱輸送，管徑變小，管網投資減少 30%左右。
（6）新技術方案與常規供熱方案相比，首站投資增加約0.86億元，熱力站投資增加約1.73 億元，管網投資降低約 0.96 億元（與項目所在地、管網規模等因素有關），總體初投資增加約 1.63 億元，年節約燃煤及蒸汽成本共4650萬元，增量投資靜態回收年限控制在3~5 年。
|
熱源
|
單位
|
常規方案
|
新技術方案
|
備注
|
||
|
|
300MW
汽輪機組
|
燃煤鍋爐
效率80%
|
300MW汽輪機組+循環水余熱
|
|
||
|
供熱
能力
|
容量
|
MW
|
330
|
150
|
480
|
相等
|
|
負擔面積
|
萬㎡
|
660
|
300
|
960
|
||
|
投資
|
熱電廠首站
|
億元
|
——
|
0.64
|
1.50
|
增加0.86億元
|
|
用戶熱力站
|
億元
|
1.15
|
2.88
|
增加1.73億元
|
||
|
供熱一次管網
|
億元
|
3.20
|
2.24
|
節約0.96億元
|
||
|
運行能耗及成本
|
熱量
（萬GJ）
|
257（蒸汽）
|
117（熱水）
|
228（蒸汽）
|
回收余熱146萬GJ節能率39%
|
|
|
耗量
（萬噸）
|
102（蒸汽）
|
5.0（標煤）
|
90（蒸汽）
|
蒸汽成本75元/噸
燃煤成本750元/噸
|
||
|
耗量
（萬元）
|
7650
|
3750
|
6750
