一、工程概況
本工程位于河南省商丘市氣象局,該辦工樓共有六層，本次設計只針對四層和五層，空調面積為1850㎡. 設計采用風冷冷熱水機組（模塊系列）做為本工程的冷熱源。

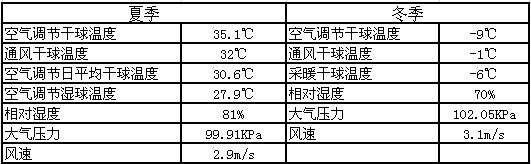

二、室外氣象參數
三、設計依據
本工程依據建設單位提供的建施圖。
《暖氣與通風工程施工及驗收規范》
《采暖通風與空氣調節設計規范》
《采暖空調制冷手冊》（機械工業出版社）
《采暖通風與空氣調節設計規范》（GB50019-2003）
《簡明空調設計手冊》
國家現行的其他相關規范及措施
PHNIX風冷冷熱水機組（V型金剛系列）相關資料

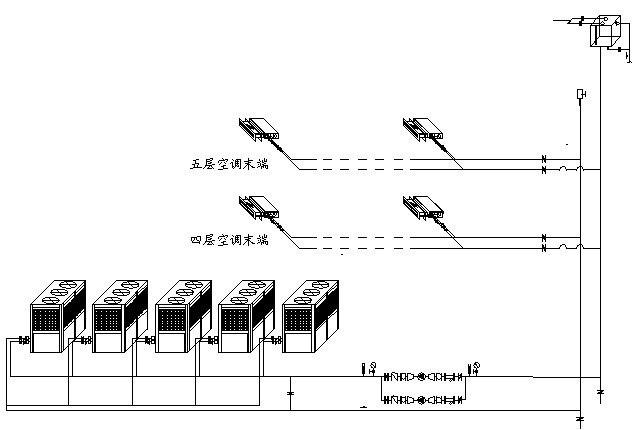

四、系統原理圖
五、系統設計
1、空調冷熱源

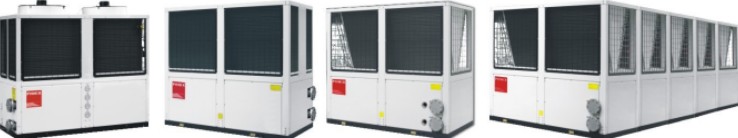

本工程熱源方案共采PHNIX風冷冷熱水機組（模塊系列）PASRW300S-U 5臺，主機均放在一層室外，總制冷量為375KW，總制熱量為400KW.
2、空調水系統
a、空調水系統為閉式機械循環一次泵定水量雙管制系統。
b、空調水系統水為異程設計；
c、空調補水采用膨脹水箱補水，水系統管路上安裝壓力表、溫度計、過濾器等部件。
3、設計特點
環保性：機組采用完整的密閉工作系統的獨特設計，室內避免了氟利昂泄漏的危險；
美觀性：末端均為暗裝風管式，可結合室內裝修選擇不同的出、回風形式，同室內裝潢保持一致。
舒適性：采用水作為制冷制熱載體，經過兩次換熱，使空氣更為清新舒適；
節能性：機組啟動電量小，并可根據房間使用量的多少，主機自動調節壓縮機功率、自動卸載，實現真正的中央空調調控
易控性：室內各區域都可獨立控制。
節省空間：末端均為天花板內藏風管式，高度僅為248mm，可根據房間的裝修需要選用不同出、回風形式，滿足功能的獨特性要求。
最后針對本建筑結構及用途的特點，本著合理、經濟、美觀的原則，具體方案如下:
1)主機采用風冷冷熱水機組，減少外機數量從而減少外機擺放的位置。
2)末端均選用天花板內藏風管式空調器，該室末端均置于天花內，通過接出、回風管至出、回風口，且可根據裝修的需要選擇出、回風形式。這樣就不會影響室內的美觀及裝修高度，也節省了室內空間。
六、方案優越性
采用模塊化的組合設計理念，由微電腦控制，自動按照負荷的需要啟動相應臺數的機組單元，使機組的輸出始終與需求負荷保持一致。
適用范圍廣：適用于商用寫字樓、高檔住宅、餐館、醫院、銀行、商場等多種場合。
智能化控制：可同時配置遙控器、線控器（選裝），最大限度方便客戶。
經濟運行\(zhòng)維修便利：機組模塊化獨立運轉，節省運行費用。各臺主機相互獨立，維修時只需停故障機組即可，不必整座樓宇停機，維修簡單、費用低廉。
節省投資：機組無需專用機房，節省了寶貴的主機占地面積。
優質元器件：采用國際名牌壓縮機，優質換熱器，制冷制熱更加強勁，能效比高。
設計靈活、方便控制：水管路系統不受長度和高度的限制（由水泵揚程確定），可以配合各種形式的室內末端使用，具有設計靈活、安裝方便等特點。
費用低廉、安全環保：室內制冷管路為低壓水系統管路，制冷劑密封在室外主機內，不易泄露，對環境的影響遠遠小于直接蒸發式系統。
模 塊化系統、適用各種規模的工程：模塊化風冷冷熱水商用中央空調機組系統由多臺模塊單元機組組成，每一個模塊單元又具有一個或多個完全獨立的制冷系統，可以 按照所需的制冷量的大小，選擇不同的單機組成不同制冷量的機組集成，使之完全滿足實際的需要?，F(xiàn)有空調系統需要增容時，只要增加新的模塊單元即可，便于客 戶分步投入。
多級能量調節、經濟效益明顯：模塊化風冷冷熱水商用空調機組系統可根據不同季節及不同負荷的使用情況靈活實現多級能量調節，所有模塊單元在電腦控制的集中 管理下，每時每刻監控機組的使用情況，調節投入運行的模塊機組的數量，使機組的輸出功率時刻保持與實際需求相一致，達到最佳的能量調節，即使在低負荷輸出 時也不會降低機組的運行效率，具有優越的經濟效益。
模塊化結構，互為備用機組，安全可靠：模塊化系統內的每個模塊單元的每個制冷系統都是彼此獨立的制冷系統，因此可以互為備用，任何一個系統發生故障都不會影響其他模塊機組的運行，在機組的運行過程中，可以對發生故障的機組進行維修和保養，而不影響其他機組的運行。
安裝靈活、運輸方便：模塊單元緊湊、輕巧，不需要很大的安裝面積，不需要重型搬運機械，普通電梯就可將機組運至安裝現場。
多重保護、運轉安全：機組設置了冷凍水低溫、壓縮機排氣壓力、壓縮機吸氣壓力、壓縮機溫度、蒸發器溫度、電源缺相錯相等多重保護，保證機組在惡劣工況下的安全運行。
體貼設計：機組配置有智能儲能 ，自動調節系統的儲能比例，始終保持室內溫度的恒定，克服了普通空調溫度波動大而給人體造成不適缺點，同時采用電子感應多種智能除霜，多壓機組合技術，節省電力，這些都極大地提高了PHNIX空調的安全穩定性，經濟節能以及高可靠性。
輔助設備少： PHNIX冷水機組不需要安裝水塔裝置，只需一個膨脹水箱，安裝簡易方便，循環水箱有儲能作用，減少壓縮機的開停次數，延長使用壽命
產品特點
1、可選加熱回收功能：
根據可戶實際需要，所有超級模塊機組都可選加熱回收功能，最大熱回收量可達機組制熱能力的30%。熱回收：就是把機組在制冷狀態下，要向外排出的熱量，通過熱交換器收集起來，加熱生活熱水，從而達到變廢為寶的目的，實現節能的效果，在夏天制冷時可免費獲得生活熱水。
2、可選噴淋式冷凝
機組通過檢測室外環境溫度與實際負荷變化情況來判是否需要進行加噴淋冷凝；當環境溫度達到設定值38℃時機組就自動啟動噴水裝置進行噴淋冷凝；當噴水裝置 開啟時，機組在高溫條件下制冷輸入功率比不加噴淋時低15%左右；能效比比不加噴淋時高35%；即使氣溫高達50℃環境下，機組也能安全穩定運行。
3、自由組合，無縫并接：
可根據工程實際需要進行自由組合，無縫并接有65KW、75KW多個基本模塊，最多可實現5個基本模塊并接，并接機組最大制冷量達375KW，所需主機安裝面積比不進行無縫并接要節省30%，這樣使安裝更方便、更節省空間。
4、高效套管換熱器：
采用目前世界上最先進新一代高效換熱器，該換熱器，該換熱器具有體積小，換熱能力強等特點，還具備板式換熱器、殼管換熱器與普通套管換熱器所有的優點，克 服它們的不足。使用該換熱器使整機能效比較同類老產品提了10%以上；更重要的是該高效套管換熱器具備很強的自動除垢與自清潔能力，使機組更安全更高效。

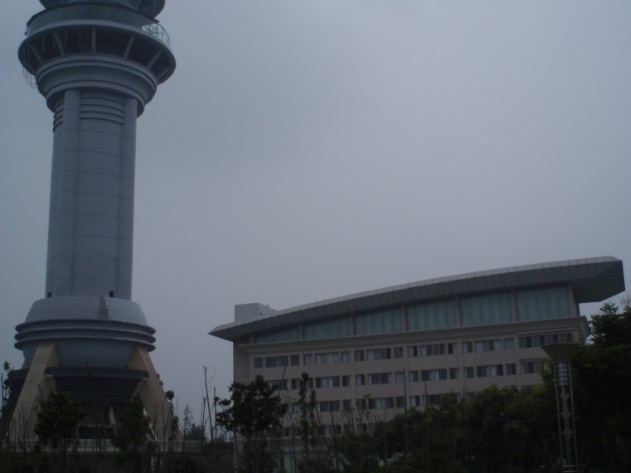

六、工程照片
七、小結
本工程使用近半年了，使用運行情況良好，并得到了用戶及經銷商的一致好評。
