前言

節能儲存財富

能源，越來越引起人們的重視。能源消耗的高成本使人們想到了節能，隨著節能回報利潤的不斷攀升，產生了能源商機，市場上涌現了諸如能源儲備、能源投資以及“能源銀行”等金融產品。

節能減排在現今階段各國政府均大力倡導，2008年我國頒布的《節約能源法》中明確規定要加大節能產業的發展，并能予以財政支持。

GOLEVAER通用智能節電器（以下簡稱GL-TY）系列，它是一種融合當今最先進節電技術、節電效能強大、應用范圍廣闊的綜合的通用型智能省電系統。 GL-TY基于電磁平衡原理，通過提高電力的質量及用電效率，使大部分電器設備的電力損耗得以減少。



一、節能技術原理

產品結構及節電原理

本產品的主機內部由一系列特殊設計的線圈按一定規則連接后固定在一個三柱式鐵芯上制成，同時主機內部附有浪涌回路及相位調整線圈。

由于各線圈所產生的磁通是由各相勵磁線圈所產生的磁通交匯在同一個鐵芯上，使得三相磁勢得到平衡，因而輸出電壓得到平衡，且穩定在所設定的工作電壓上，實 現電壓整形，同時通過電感之間電磁相互作用，回收彼此反相的剩余電流和無功功率以最大限度的節省電能，吸收無效能耗。

節電裝置除能通過上述原理達到顯著的節電效果外，同時亦減輕了主供電回路的負擔，增大了變壓器容量的寬裕度，并增加了用戶的負荷使用容量。

具體如下：

1.控壓限流節電

大部分電源變壓器的輸出電壓經常高于額定值5-10%左右（尤其是在用電低谷期）。過剩供給的電力使得用電設備產生額外的發熱現象，它不但造成電力浪費， 還會直接縮短設備本身的壽命。不僅白白浪費了電能，而且還造成用電設備（因電流增大）發熱縮短壽命，甚至燒毀。GL-TY能夠很好的解決以上問題，它采用 先進的電磁平衡控壓技術，根據供電壓的變化調整電壓的穩定性及幅值，即當電壓過高時調低負載電壓；當電壓低于標準的供電電壓下限時恢復正常的供電電壓。 GL-TY不僅可以做到自動平衡、穩定用電電壓，而且能在不降低用電設備功效的情況下，依據負載的變化智能化地抑制減小用電電流、降低用電功耗。

2.改善三相不平衡度節電

消減三相電壓的不平衡度可對電動機取得較理想的節電效益：

在三相電壓幅值相等時，一般三相電壓是平衡的，其各相電壓矢量也相差120°，但在三相電壓不平衡時，則產生負序電壓和零序電壓分量。它可使電動機產生附 加的反方向旋轉的制動力矩，如果要克服它并且按正方向保持原速度，就要額外增加相對于一倍負序分量的正序能量才能保持原速度，如果U2=1.5％U1，則 要增加２×1.5％的功率，對于零序分量就是由于電壓的不平衡產生電壓中心點偏移導致的零序電壓或電流分量，它對電動機產生振動力矩和增大線圈漏磁通消 耗。本產品能改善不平衡電壓的程度因而可帶來節電效應。

3.降低啟動電流及運行電流節電

電動機或感性燈具在起動時阻抗ZL極小，電機起動電流一般為（3.5～5.5）ＩＡ，感性燈具起動電流一般為（1.5～2.0）ＩＡ，加入節電器后，等于接入了一定數量的等值抗阻ZF，可將大大降低起動電流，同時可降低輕載電機及燈具的運行電流。

4.抑制瞬變浪涌節電

瞬變和浪涌是正弦交流波電路上電流與電壓的一種瞬時態的畸變。浪涌、諧波為主要的表現形式。瞬變最主要的特點有三個：超高壓，瞬時態，高頻次。

概括性地說，瞬流會使用戶的用電成本增加。同時，瞬流會破壞設備的安全運行。



大量的科學研究已經證明，瞬變浪涌使一個用電系統的電耗增加的方式有三種：

系統效率下降。來自這樣一個研究結果。在一條120V的電路中，電流為1.5A/小時，瞬流導致了8.05%的線路損耗增加。

電機溫度升高。電機的溫升還由于瞬流使電感性負載電流損失增加和銅損提高而造成。由于瞬流高壓的沖擊，多余的電能轉換成熱能，因而使電機的運行溫度上升。電機溫度每上升一度，大約增加4%的電耗。

電表轉速加快。由于瞬流是突發式的過壓，它會導致作用于電度盤上的同時性力矩突然發生變化，從而導致電表轉速加快。安裝本裝置后可抑制瞬變和浪涌的幅度， 起到一定程度的節電效果。同時安裝本裝置后可基本平穩了電壓的波動，這是由于本裝置采用了最理想的磁性材料和特殊的結線來平穩了電流或電壓的瞬間變動。 Du/dt得以抑制使工作線路上的電壓得到穩定，這對用電設備起到了一定程度的保護作用，使用電設備免受了系統中的浪涌電壓的損害。



二、節能產品介紹

產品名稱：通用智能節電器

產品節能率：對以照明設備為主的系統可節電15-25%；

動力混合負載可節電6-20％，提升功率因數10～20％。

1、產品優勢

GL-TY的內部材料是采用進口優質的材料制成，選用H級絕緣標準，耐用性高。主回路沒有電子零件，在通常情況下不會受溫度及濕度影響，可靠性極高，更不會影響任何電器設備運作。

安裝使用GL-TY后，電力得到多方位的管理，供電質量得以改善，而且電壓穩定，使電器設備得到保護，延長設備壽命。另外通過節電，能降低供電變壓器的負荷，并可增加更多的電器設備。

在當今競爭激烈的商業及工業界里，安裝本設備絕對是幫助企業降低成本，提高利潤的好辦法。

2、GL-TY節電器的節電規律

由于GL-TY節電器獨特的節電機理，其表現出的節電效果具有短時段的隨機變化性和長時段的相對穩定性等特點，節電率的高低與以下幾個方面的因素有關：

1）用戶所處的環境。我們知道，GL-TY節電器是通過控壓限流、吸收電路中的浪涌、尖峰等電壓和電流瞬變而實現節電的。用戶的電壓越高，瞬變?cè)交钴S， GL-TY節電器表現出的節電效果越好。

2）設備的狀況。功率因數越低的感性負載的節電效果更好。

3）由于負載工況的波動性及節電器所有的節電功能要完全起作用需要一個過程，因此GL-TY節電器需要較長的時間才能達到正常的節電效果。

3、性能特點

1）  產品具備短路、過流、欠壓等完備的保護功能，故障自動旁路。

2）  對負載提供穩定的工作電壓，提升供電品質。

3）  抑制瞬變浪涌，減少機器設備發熱，延長用電設備使用壽命，減少維修成本。

4）  對以照明設備為主的系統可節電15-25%，動力混合負載可節電6-20％，提升功率因數10～20％。

5）  增加系統設備使用容量，可使空氣開關和線路承受壓力減小。

6）  安裝方便，不改變用戶用電習慣，無需維護，安裝后即分分秒秒為用戶省電、省錢。

7）串聯于負載與電源間，不改變用戶用電習慣，改善電壓，使正弦波穩定、延長電器使用壽命1.2-1.6倍， 降低維修成本60％。

8）提高系統供電容量， 改善用電效率，減輕變壓器負擔有效抑制尖峰電壓浪涌電流，減少線損保護設備。

9）數碼顯示，程序控制，面板可顯示電流、電壓、故障狀態等參數。

10）自動穩壓，中文顯示，3相分調，通訊接口（選配功能）。

4、安裝示意圖

5、技術參數、規格型號



項目			內容
型號			GL-TY
額定功率			2.5kw—500kw
輸入	相數		單相/三相四線
	電壓		單相220V、三相380VAC ±20％
	頻率		50/60hz
輸出	輸出電壓		相電壓160-220VAC,
	輸出電壓精度		±2.5%
過載能力			100%,長期;120%,20分鐘;200%,1分鐘;350%,3.5秒;500%,1秒
冷卻方式			強制風冷
工作環境溫度			-30～+55℃
儲存環境溫度			-45～+65℃，相對濕度≦90，無結露
工作環境			無爆炸性氣體及粉塵的場合
顯示			LED數碼顯示,可顯示運行電流、電壓、故障狀態
控制方式			單片機數碼控制，操作面板可以設定運行參數
保護功能			過流、過壓、欠壓、過熱、過載等保護
安裝方式			壁掛式、柜式
接口			RS485（選裝件）
通訊協議			MODBUS（選裝件）
中文顯示			選裝件
三相分調
型號		外型尺寸（H×W×D）mm		容量KVA	額定電流A		頻率
					220V	380V
GL-TY1015		325*200*190		4.4	15		50Hz
GL-TY1030		325*200*190		8.8	30
GL-TY1050		325*200*190		13.2	55
GL-TY3011		700*450*400		7.3		11
GL-TY3015		700*450*400		9.9		15
GL-TY3025		700*450*400		16.5		25
GL-TY3030		700*450*400		19.7		30
GL-TY3035		700*450*400		23.0		35
GL-TY3045		700*450*400		29.6		45
GL-TY3060		850*500*430		39.5		60
GL-TY3090		850*500*430		59.2		90
GL-TY3110		850*500*430		72.4		110
GL-TY3150		950*550*450		98.7		150
超過以上規格的請致電廠家咨詢

6、測試方法

1） GL-TY節電規律具有隨著時間延長由低到高的特點：

1.1環境：GL-TY通過控壓及抑制電路中的浪涌，尖峰等電壓和電流瞬變的幅度而實現節電，所以供電系統中電壓越高，瞬變?cè)交钴S，節電率效果就越好。另 外用電系統反映出的節電率與用戶電器本身的工況特點以及現場環境瞬流的活躍程度息息相關。這就決定了其節電率在短時段內具有隨機性能和不恒定性的特點。而 在一個較長的時段內，根據統計學的理論，其平均節電率趨于恒定。因此，對GL-TY節電器的節電效果的檢測必須通過一個中長時段的對比才能測得接近實際的 節電效果。

1.2狀況：頻繁啟動及負荷工況（電流）變化較大的設備是較理想的應用對象（如制衣廠，五金廠，機加工廠等等）。

1.3功率因素：系統運行的功率因素越低，節電效果越佳。

2）節電效果檢驗

進行檢測應滿足下列條件：

生產品種、規格一致的同一產品。

同一系統作比較。

單位產量的耗電量相同時間段作對比。

3）測試方法：

3.1）短時段測試

在未安裝GL-TY之前，用測試儀測量系統運行的電流、有功、無功、功率因素。

安裝后在同等狀況、同一測試點，用測試儀測量電流、有功、無功、功率因素，也可由節電器里面的（節電――旁路）選擇開關進行節電測試對比。測試表如下：



測試數據組	GL-TY投入前					GL-TY投入后					節電率（％）
	電壓V	電流A	有功KW	無功KVAR	COS&Aelig;	電壓V	電流A	有功KW	無功KVAR	COS&Aelig;
1
2
3
4
平均節電率

GL-TY測試原始數據記表（一）

3.2）長時段測試

未安裝節電器前，先對系統的生產和電耗情況進行詳細統計，包括每天設備運行時間、產品種類、產量、系統總耗量，連續測試1－2周。

對系統進行安裝布控后，通電試運行1－2天，確認系統運行完全正常。然后按未安裝節電器的測試方法進行記錄統計，連續測試2－8周。見下表：



GL-TY測試原始數據記錄表



測試 數據組	測試起 止時間	GL-TY 狀態	電度表讀數	實際 用電量	產量	單位產 量電耗	節電率％
1	開始
	結束
	開始
	結束
2	開始
	結束
	開始
	結束
3	開始
	結束
	開始
	結束
4	開始
	結束
	開始
	結束
互感器倍率				平均節電率

根據測試結果，進行計算，算出節電率：P

P--節電率

A1—安裝GL-TY之前的產品單位產量（時間）電耗。

A2—安裝GL-TY之后的產品單位產量（時間）電耗。

如在同一系統中同時生產不同的產品，應在分別計算每種產品的單耗和節電率的基礎上，再計算出平均節電率



7、使用GL-TY節電器前需要了解的情況

1）了解主要設備類型和用途

2）了解各低壓配電所的情況，如變壓器的臺數，每臺變壓器的容量，畫出低壓配電示意圖；了解各車間（或樓層）分配電柜的實際負荷的基本情況，如各車間（或樓層）總配電開關下的實際電壓、電流，實測設備全部開啟時的電壓、電流、功率因數。

3）了解主要用電設備的名稱、功率、實際運行時的電壓、電流、功率因數等。

4）了解電費單價及每天工作的時間和每月工作時間。

詳細了解以上情況后請?zhí)顚?xiě)《動力綜合通用型節電器應用調查表》，然后根據調查表的數據參考下述條件判斷是否適合安裝GL-TY節電器和安裝后大約的節電效果。

GL-TY節電率的高低主要取決于設備新舊程度、設備類型以及供電質量等因素。一般來說，電壓高的系統、設備老化的系統、負載輕或功率因數低的系統節電率 較高，可達10~25%。反之節電率會低一些，但一般可達5~15%。需要注意GL-TY節電規律具有隨著時間延長由低到高的特點，故需參照“長時段測 試”的方法多測試幾個周方可以獲得較好的效果。



三、應用范圍

絕大部分的用戶都可安裝GL-TY，例如工廠、商店、酒店、寫字樓、銀行、公園、小區等等。但長時間電壓處于偏低的情況，及需要精確電壓控制的設備則不適用GL-TY節電裝置。



四、節能改造流程

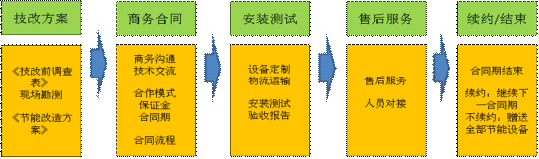

技改步驟示意圖



五、售后服務

1、品質保證

產品以高品質材料并在嚴格的質量管理控制下制造，在正常使用下，廠商提供節能主機3年免費保修，使用期長達20年。GL-TY主機沒有電子元器件和機械磨 損，所以它基本上無故障也無需維修，此先進的設計足令GL-TY省電裝置的實際使用期超出本公司提供的3年免費保修期，長達20年使用壽命，同其它節電設 備（如變頻器等）相比具有較高的安全性及性?xún)r(jià)比，同時，GL-TY無需專人員調試和維護，避免人為因素造成系統故障，具有較高的可靠性。

2、省電效果保證

安裝GL-TY后確保省電效果，裝機后節省用電金額可于一至二年左右回收投資。如裝機后沒節電效果，廠家承諾包退包換。

3、客戶問答

一、不穩定的供電電壓，能否使用GL-TY節電裝置？

答：國際標準規范電動機在電壓變動率±10%不得影響性能，而 GL-TY節電裝置由于有功率因數及無效電力的改善，因此電壓變動率在標準值內皆不影響 GL-TY節電裝置及負載的正常工作且節電裝置本身也具備欠壓自動旁路功能，因此國際標準規范電壓變動范圍內的供電系統均可以使用GL-TY節電裝置。建 議：若需精確電壓控制的設備請不要接入 GL-TY節電裝置．

二、１．用電戶的功率因數已接近100％，安裝GL-TY節電裝置是否仍有節電效果？２．功率因數是否會超前？

答：１．GL-TY節電裝置最主要的效益就是可以低減用電戶的有功電費，因此即使功率因數已達100％，仍有節電效果。
２． GL-TY節電裝置并非電容器，功率因數已達100％，則會保持在100％

三、用電系統中有燈具且燈具已采用電子鎮流器或節能燈，是否仍有節能的效果？

答： GL-TY節電裝置對照明設備的節約幅度約為15％-30％，若用電戶已電子鎮流器或節能燈，因其已經有一定的節能，此時再安裝GL-TY節電裝置仍有 10％～20％的效果。且電子鎮流器或節能燈的換裝需一盞一盞更新，即耗時又耗費，一般壽命約為0.5-1年左右，因內部為電子零件，故對電擊、突波影響 甚巨，而換下來的傳統鎮流器或燈具的廢棄處置，亦是件頭痛的事。而GL-TY節電裝置只要在照明回路總開關串接即能改善全部照明設備，GL-TY節電裝置 亦非電子零件，壽命高達十?dāng)?shù)年，是可靠度甚高的產品。

四、GL-TY節電裝置適用/不適用負載為何?

答:1.照明回路有15-30%的節電效果；動力回路有6％～25％的節電效果。 ２．開放式電熱回路及需電壓需穩定在220V或380V的負載則不太適用GL-TY節電裝置。

五、GL-TY節電裝置對電熱設備是否適用？

答：1.密閉式電熱設備：如蒸籠、電鍋…等在使用節電器后并不影響加熱效率。 2.開放式電熱設備：如電暖器、電熨斗…等則其加熱時間會延長。

六、安裝GL-TY節電裝置對照明設備有何影響?

答;安裝GL-TY節電裝置后因GL-TY節電裝置提供給設備較的電壓、電流及功率的改善，亦可使燈具壽命延長約1.5-2倍。燈光照度會有一些降低，但感覺不明顯。

七、如將供電變壓器的輸出電壓調低是否也可達到GL-TY節電裝置的效果？

答：變壓器與GL-TY節電裝置差異比較表



名稱	變壓器	GL-TY節電裝置
１	電感性負載，無效功率增加，功率因數降低。	非電容器，但可提高６－８%的功率因數，并可降低無效功率的浪費。
２	電壓調低時，當電力公司供電電壓下降時，電器將產生問題。	為一自動裝置，當電壓偏低時，可自動BY PASS，電器做功不受影響。
３	空載時，也有鐵損與銅損，相當耗電。	為一特殊技術，空載電流相當?shù)汀?/p>
４	電壓調整須斷電，危險耗時。	操作簡易，無須斷電，安全迅速。

八、使用穩壓器與GL-TY節電裝置有何差別？

答：穩壓器與GL-TY節電裝置差異比較表



名稱	穩壓器	GL-TY節電裝置
1	體積大	體積小
2	價格昂貴	價格便宜
3	本身負載電流大	本身負載電流非常小
4	保修1年	主機保修3年
5	無法提高功率因數	提高功率因數6-8％
6	電子電路，故障率高	無電子回路，故障率低
7	穩定電壓	根據負載狀況調節電壓



九、供電電壓偏低的場所，是否可安裝GL-TY節電裝置？

答：GL-TY節電裝置特別適合裝在電壓經常偏高的場所。至于電壓偏低者因GL-TY節電裝置有自動偵測BY PASS回路，即使白天高峰時段不能省電，晚上低谷時段仍可省電；夏天高峰時段不能省電，冬、秋、春季亦可省電；線路末端的回路不能省電，則前端的回路亦 可省電。除了確認欲安裝的場所、回路，確實長時間電壓處于偏低的情況，則不適用GL-TY節電裝置，但此種場所占極少數。



六、附件

附件1：《技改前調查表》，歡迎索取。



P2：

益非節能“企事業整體節能解決方案” 之

智能電機節能改造解決方案



前言

節能儲存財富

能源，越來越引起人們的重視。能源消耗的高成本使人們想到了節能，隨著節能回報利潤的不斷攀升，產生了能源商機，市場上涌現了諸如能源儲備、能源投資以及“能源銀行”等金融產品。

節能減排在現今階段各國政府均大力倡導，2008年我國頒布的《節約能源法》中明確規定要加大節能產業的發展，并能予以財政支持。



鼠籠交流電動機是電氣化的主要?jiǎng)恿υ矗彩请娋W(wǎng)中主要的秏能設備，在供電電網中約有70％的電量是被電機所消耗，據統計，約有60％以上的電機是遠低于其 設計負荷狀態下（額定負荷的60％以下）運行的。在此條件下，電機消費的電能中有相當部分是以發熱、銅損、鐵損與振動等形式浪費掉了。

GOLEVAER電機智能節電器（以下簡稱GL-DJ）的設計原理是基于電力電子學，采用最新的集成芯片控制技術，通過監控交流電機運行的電流和電壓的相 位差來動態地調整供給電機的能量，使電機始終在最佳效率狀態下工作，為電機與電網之間實現“智能化”的能量管理功能。當檢測到電機在輕載或負載不斷變化 時，通過可控硅能在0.01秒以?xún)?nèi)調整輸入電機的電壓和電流，使電機的輸出功率與實時負載剛好匹配，從而減低銅損、鐵損，改善電機起動、停機性能，達到節 電效果！



一、節能技術原理



交流鼠籠形感應電機必須消耗一定的能量以提供磁場使電機連續工作。當供給電機的電壓恒定時，由此產生的磁能也保持恒定，在額定轉速下，磁場消耗的能量保持恒定，與負載所需的轉矩?zé)o關。

支持負載轉矩的能量取決于轉矩的大小。當負載轉矩增加，轉子轉速會稍微下降（轉差率增大），使得感應的轉子電流上升以增加轉矩。轉子中增加的電流由定子線 圈中增加的電流來平衡。相反，如果需要的負載轉矩減少，轉差率減少，轉子電流下降，定子電流也相應下降，但在端電壓恒定的情況下，定子中提供磁場的電流以 在任何負載轉矩條件下將保持恒定。結果是感應電機的效率隨負載的降低而降低。

事實上很少電機始終在額定條件下運行。通常選擇的標準是使電機的標稱均高于驅動負載的最大需求。由于這原因，所選擇的電機幾乎一定是超出標準的，當提供額 定電壓時，即使?jié)M負荷運行也有節電空間。此外，有些應用中負荷本來就是有變化的，而選擇的電機大小必須能滿足最大負荷時的需求，盡管最大負荷只是間斷出 現，而其它時間電機在小負荷狀態運行。

由于電機產生的轉矩與供電電壓的平方成正比，降低端電壓將減少轉矩。降低端電壓，實際上是降低了電機的額定輸出功率，也意味著所需磁場能量的減少。利用這一原理，GL-DJ可在空載和大多數負荷情況下保持較高恒定的電機效率。

GL-DJ采用智能化的微處理機控制，無需人工調節。在輕負載情況下電機電壓自動降至最低需求而轉速保持恒定，因此降低了不必的損耗。如果負載增加，電壓將自動上升以防止電機失速。

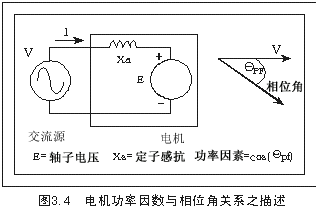

GL-DJ通過檢測電機的電壓和電流實現閉環控制，因?yàn)殡姍C(jī)電路是電感電路，所以電壓和電流波形存在時間差，而且負載越輕，電流滯后于電壓越大?？蛰d時電 機的效率最低，電流和電壓波形間的相位差也最大。微處理機將監測波形間的相位并相應地調整可控硅的觸發脈沖，其速度為每秒鐘100次。這一速度比電機所能 響應的速度要快得多，這對防止電機在任何負荷工況下出現失速是足夠的。電機運行在輕載時，可以將勵磁電流減少到僅僅與負荷轉矩相匹配，則可使電機的運行效 率提高。GL-DJ通過改變電機的相位角實現控制。

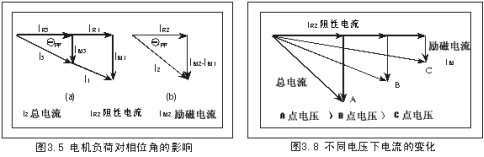

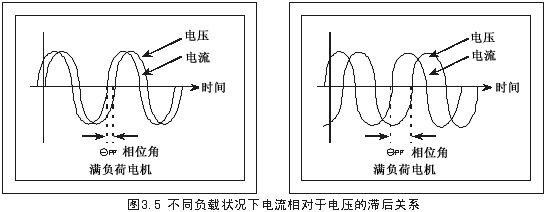

在不同的負荷條件下，相位角將隨之改變。圖3.5是電機電壓和電流在不同負荷條件下的說明。請注意，在輕負荷條件下相位角或電流之間的時間滯后將增加。在 通常負荷情況下，電機的電流滯后于電壓30度；在輕負荷情況下，電機的電流滯后將增加。通常，在輕負荷情況下，電機的電流滯后于電壓80度





GL-DJ連續監控電機電壓和電流之間的相位角，依據負荷的變化改變相位角。GL-DJ通過半導體開關元件來“切削”電壓而進行控制。半導體開關元件只允 許電源電壓正半周和負半周的一部分供給電機，如圖3.6所示。這樣的結果是降低供給電機的均方根電壓。結果，磁滯損耗最小化，相位角回到原來的大小，電機 效率提高。為了更好的理解為什么損耗會最小化，首先要分析電機負荷變化時將影響那些因素。



我們知道，維持電機工作的電流是由兩個不同的部分組成的：負荷（阻性）電流（IR1）以及感性（勵磁）電流（IM1）,參見圖3.7。感應性電流依賴電壓 和磁通密度。在一定程度上，阻性電流也是電壓的函數。在滿負荷，也就是滿電壓情況下，感性電流與阻性電流合成相位角фPF，當電機負荷減少，一些參數將發 生變化，產生負荷轉矩的阻性電流（IR2）和相對不變的感應性電流（IM2）合成的相位角將增大，如圖3.7（b）所示?？刂破魍ㄟ^(guò)降低電機的供電電壓而 減少感應性電流(IM3)，起到使相位角趨近原來大小的作用，從而降低磁滯損耗。在輕負荷情況下，阻性電流產生的鐵心損耗也將隨時著電壓的降低而減少。因 此電機的電耗將有效降低。

事實上通過降低電壓獲得的節電將隨負荷的增加而快速下降。

正如前面所描述的，控制器通過切削電壓波形而降低電機電壓，當電機電壓降低，磁損耗減少，但有些損耗實際上會增加。

這一特性用圖3.8加以說明。圖3.8說明在不同電壓下勵磁電流的變化。當電壓變化，電機繞組隨總電流（I）而發熱。由圖可知，總電流在B點最小，而電壓卻是在C點最低。在預算總的節電率時必須將這一現象考慮進去。



在輕負載情況下，增加的熱損耗的影響可不予考慮，因?yàn)檫@一增加相對磁損耗的減少要小得多。因此得到的結果是電機效率的改善。

GL-DJ還具有完善軟啟動功能，可減少電機的機械沖擊和磨損，降低維護成本，盡可能地降低用電費用。



GL-DJ是完全區別于變頻器的一種新型電機節電控制器，它不影響電機轉速、扭矩及動態的響應，更不需要通過降低電機的速度來達到節能的目的。



二、節能產品介紹





產品名稱：電機智能節電器

產品節能率：節電率10%-40%

1、主要特點

1）軟啟動功能 ：GL-DJ 內置多種可調整啟動時間的功能，令電機的啟動受到適當?shù)目刂?，從而有效地控制啟?dòng)電流。

2）自動地并且連續的優化調節交流電機的輸入，以此來減少電機運行時的的能量消費，綜合節電率可達10%~40%。

3）智能電機節電器是完全區別于變頻器的一種新型電機節電控制器，它不影響電機轉速、扭矩及動態的響應。

4）過電流能力強，保護功能完善，具備過流、過壓、欠壓、缺相、安全旁路等保護功能。

2、技術參數



1	頻率	50HZ/60Hz
2	過電流能力	1.25 倍標稱電流2分鐘，1.5倍標稱電流2秒
3	綜合節電率	15%-40%（視負載運行狀況而定）
4	控制系統	電子控制線路、微處理器控制
5	絕緣等級	電源、控制回路、外殼之間耐壓2.5kv
6	軟啟動	0～60秒時間可調
7	工作溫度	－40°C～85°C
8	環境要求	通風良好，相對濕度0-85%不結露。
9	保護	過流、過壓、安全旁路。

3、規格

節電器的主要規格從4KW-315KW，產品規格及尺寸如下。

注：超出以上規格的尺寸請咨詢公司技術部

4、安裝圖示





5、GL-DJ節電器節電效果檢驗方法

GL-DJ節電器的節電效果檢測有以下幾種方法：

1）鉗形電流表測試：通過測試節電器投入前和投入后電機電流的變化，即可計算出大致的節電率。

2）有功電度表測試：通過測試電機在相同負荷條件下，節電器分別投入和斷開，電機運行相同時間的電耗，即可算出實際的節電率。

3）電參數測試儀測試：通過測試電機在相同負荷條件下，節電器分別投入和斷開，電機運行時的電流、有功、無功、功率因數等電參數，即可算出大致的節電率。

 6、使用GL-DJ節電器前需要了解的情況

1）了解設備的類型。

2）了解設備所用電機的型號、標稱值（電壓、電流、功率、功率因數）和其它特性參數。

3）了解電機實際負荷的基本情況，包括負荷特性和運行周期。并實測運行時的電壓、電流及功率因數。

4）了解電機的用電情況及電費率。

詳細了解以上情況后請?zhí)顚?xiě)《電機節電器應用調查表》，然后根據調查表的數據參考第三款“適用對象”的相關內容以及下述條件判斷是否適合安裝GL-DJ節電器和安裝后大約的節電效果。

怎樣判斷一個應用是否為一個好的節電應用？

看標稱電流與實際運行電流是否差別較大，差別越大，節電效果就越好；

看功率因數，電機的運行功率因數低于0.55以下，就會獲得比較好的節電效果；

看運行電壓，運行電壓高出380V，如夜間運行時段或變壓器容量富余的用戶，在應用該節電器后會有比較好的節電效果；

對于負載率超過60%的電機，將不是一個好的節電應用，但可以作為此類電機的軟啟動器，因此，要注意避免在負荷率大于60%以上的電機使用該節電器作為節能裝置。



下表列出了不同負荷狀況下可預期的節電效果，實際應用時請以此為參照。



分類	負  荷  狀  況	節電效果預測
1	低負荷率（小于40%），低功率因數（COS￠＜0.4）	好，20-40％
2	中等負荷率（50—60%），中等功率因數（COS￠＝0.5—0.6）	較好，10-20％
3	中等負荷率（50—60%），高功率因數（COS￠＞0.65）	有挑戰性5-10％
4	高負荷率（＞70%），低功率因數（COS￠＞0.7）	不適應

由上表可以看出，

分類1是最理想的情況，可預期獲得顯著的節電率；

分類2是比較理想的情況，一般均可獲得較好的節電率；

分類3的情況應慎重，通過測試決定是否可以實施；

分類4的情況應避免應用GL-DJ改造。

從末端設備的類型來看，自動扶梯、軋鋼機以及其它屬于輪空型的負載都是理想的應用對象；皮帶運輸機、連續擠壓機等屬于中等負荷率、中等功率因數的負載，也 是比較好的應用對象；部分水泵、空氣壓縮機、球磨機可能屬于中等負荷率、高功率因數的負載，必須慎重應用。



三、應用范圍

GL-DJ可廣泛應用于任何不需要調節速度、處于輕載負荷或輕載時間下運行的較長的交流感應電機的節能與優化控制，可以有效解決“大馬拉小車”狀態下電機本體的浪費問題。并提供一個極佳的軟起動和緩和停機的功效。

1.輕載電機：實際運行功率因數在0.6以下的電機。

2.負載變化較大且不允許速度變化的設備：皮帶輸送機、電動扶梯、軋鋼設備、各類工業輸送機械等

3.變負載設備：如六角機床、碾磨機、研磨機、成形機、沖床、拋光機、懸垂機、油壓機、切削機、食品攪拌機、塑膠開煉機/密煉機、鍛機、混凝土成型機、橡膠成型機

GOLEAVER智能節電器在國內的部分應用實例



序 號	成功案例	節電率
1	人人樂東莞店燈光	19.7%
2	惠州環球公司燈光	22.5%
3	明江門顯浩器材廠照	24%
4	深圳市八卦嶺平安大廈燈光	25.9%
5	深圳市海景電子廠燈光	28%
6	成都商業銀行大廈照明	20%
7	江西金鵬通訊有限公司燈光	14.3%
8	深圳南山南順有限公司 生產車間照明	10.9%
9	深圳市賽格物業有限公司 日光燈	25%
10	深圳市深港商業城照明	21%
11	陽江市永輝機械廠照明	25%
12	深圳市旅游（銀湖）公司燈光	24.5%
13	順德東菱集團燈光	25%
14	艾禮富電子廠燈光	25%
15	深圳海雅百貨照明	32%
16	廣東建強染織制衣廠	21%
17	東莞美加禮品廠	23%
18	廣東惠亞集團燈光	25%
19	東莞長安烏鈔電子有限公司	15%
20	廣東汕頭高爾夫球場	25%
21	深圳市兒童婦女醫院	20%
22	家樂福購物廣場	20%
23	海南省財政廳辦公大樓燈光	29.1%
24	重慶西南醫院	28%



四、節能改造流程

技改步驟示意圖
