*適用范圍
      為了滿足各級電網調度自動化系統工作的要求和今后電力市場運營和商業經濟化管理的更高需求，結合當今電力系統自動化應用技術的成果和計算機、通信、網絡、 自動控制等方面的先進技術，以及多年來從事電網調度自動化系統的研發、生產、安裝和售前、售中、售后服務等方面的豐富經驗，我公司自主研發了 JN－6000電力調度監控系統，作為SCADA平臺充分考慮EMS和DMS的兼容性，充分體現了分布式開放系統的特點。該系統廣泛適用于各級地區電網調 度自動化系統/配電自動化系統的新建和改造、集控中心站監控系統及變電站當?shù)乇O(jiān)控系統。

*系統結構


 JN-6000系統根據不同的應用范圍，可采用不同的系統配置規模。典型的系統規模有如下幾種：
單前單后單網型（1前置、1后臺機、單網）
雙前雙后單網型（2前置、2后臺機、單網）
雙前雙后雙網型（2前置、2后臺機、雙網）

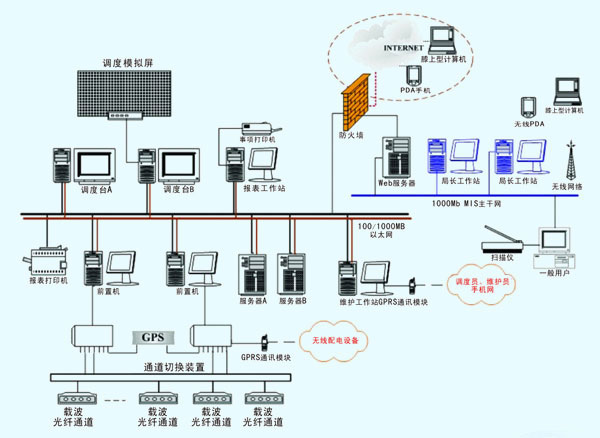

      JN－6000電網調度自動化主站系統采用基于高速100/1000M以太網的分布式網絡體系結構，按照模塊化功能設計，將系統的各個功能模塊分布到網絡 的不同節點上，通過網絡連接和應用軟件的協調保證系統的穩定運行。系統功能結構設計時，充分考慮了系統今后發展的要求，并為電網調度SCADA系統、配電 管理系統（DMS）、電能量管理系統（EMS）、地理信息系統（GIS）、饋線自動化系統（DA）等第三方系統互連預留了接口，使系統成為體系結構良好、 平臺統一、信息共享、高效靈活的信息處理系統，為用戶的生產運行提供全方位的服務與保障。
      JN－6000系統主要包括數據采集與處理、網絡通信、故障診斷、圖形編輯、實時監控、數據庫管理、模擬盤控制管理、WEB服務、短消息發布、負荷預測、 保護定值管理、調度運行管理、線損統計分析、事故追憶與重演（PDR）、電網高級應用軟件（PAS）、遠程維護等功能模塊。

*系統規模
· RTU接口數量 1～64個
· 數據庫廠站 1～64個
· 遙測量 1～50000點
· 遙信量 1～60000點
· 脈沖量 1～15000點
· 遙控量 1～10000點
· 遙調量 1～3000點
· 存盤量 1～100000點
· 計算機通信接口 1～128個

*系統功能
· 數據采集處理
采集和處理由RTU、當?shù)乇O(jiān)控系統和變電站綜合自動化系統上發的各類實時運行數據，如：雙位置信號、斷路器狀態、刀閘狀態、保護信號等遙信量，遙測量、數字量、脈沖量等。· 運行控制及操作
系統提供了按照電力系統運行規范和要求以及滿足遠動通信規約的運行控制及操作，其包括開關/刀閘位置狀態的控制和操作（如遙控）和數值量的控制（如遙調、保護定值處理）。· 統計計算
根據采集的基本測量量進行綜合計算，以便獲得必要的電力系統的運行數據。計算可以是狀態量的運算、數值量的累計、全局的數據統計、數字量邏輯運算。系統可以按照用戶要求擴展新的運算符和統計方法。
· 報警
報警分級別/類別處理，報警處理功能將告警的詳細內容和發生事件顯示在指定的報警窗口中，報警可自動確認也可人工確認。調度員可以定義或改變報警的類別、 方式、限值和是否實時打印等參數。報警主要包括：遙測越限報警、遙信變位報警、RTU通道故障、雙機切換、網絡故障、RTU故障以及死數據報警、自動化系 統的其他告警等。報警發生時，系統可以將事項實時打印、存儲，并可以伴隨聲光語音報警。
· 事故追憶及重演（PDR）
當電力系統發生事故時,系統將用戶指定的與事故有關的數據從事故前一短暫時間開始一直記錄到事故后一段時間為止的數據記錄下來,其目的是為了分析事故的原 因以及演變的過程，可人工召喚重演、時間顯示精確到毫秒級，并從事故開始算起，跟蹤實時數據，可人工暫停。用戶可以自行定義事故追憶的組數和每組內的追憶 點參數，可以追憶事故前100點和事故后100點的數據（點數可調）。
· 規約通訊及接口功能
系統支持多種規約，如部頒CDT、XT9702、DISA、SC1801、u4f、101、102、103、104、DNP等，并提供可以向上級調度轉發用戶自定義的各類數據。
提供GPS衛星同步時鐘全網對時功能。提供模擬盤及大屏幕接口。
· 基于實時多任務面向網絡技術的人機聯系及畫面顯示和操作
系統人機交互界面采用Windows窗口技術，允許同時顯示操作多個畫面，可以實現所見即所得功能。任何一幅在MMI中可顯示的圖形均可以通過輸出設備輸出。用戶可以對畫面進行漫游、縮放和在線修改等功能。
· 集成靈活的中文報表生成功能及輸出打印
系統提供的報表生成工具可靈活生成各類日/月/年統計報表。報表數據來源分為：從數據庫中獲??；人工置入數據；根據計算公式獲得。系統生成的所有報表均可定時自動打印或手工打印輸出。
· 通道監測與數據檢測
系統可采用雙通信通道處理模式，并具有通道故障監測與報警能力。通道運行情況監測，可以統計通道的運行狀態（正常/中斷/故障）、接收總字節總數、錯誤字節總數、誤碼率、失步次數、運行率、通道故障時間等各項運行參數。
· 擴展功能
系統在具備基本五遙（遙測、遙信、遙控、遙調、遙脈）的基礎之上，還能夠提供一系列功能豐富、運行穩定的擴展功能：負荷預報(計劃)、線損計算與統計、短 消息報警發布、WEB服務系統、保護裝置定值管理、動態著色與設備管理、調度運行管理、網絡拓撲（TOPO）、狀態估計（SE）、調度員潮流（LF）、故 障分析（FA）、網絡重構（NRE）及無功優化（VQC）等模塊。
*性能指標

· 系統可靠性
      1）服務器和工作站的年可用率 ≥99.9%
      2）主站系統年可用率 ≥99.9%
      3）系統時鐘與標準時鐘誤差 ≤±1毫秒/天
      4）GPS自系統的時鐘誤差 ≤10-6秒
      5）平均無故障時間（MTBF） ≥25000小時
· 運行壽命
      SCADA系統主要設備的壽命正常使用年限為10年至15年。
