*適用范圍
JN-6623微機變壓器保護監控裝置主要用于由斷路器控制的6-10kV廠（所）用變壓器，該裝置由監控和保護兩套完全獨立的系統組成，作為廠（所）用變壓器的成套保護、測量、控制和監視報警裝置。

*主要功能
*保護功能
· 高壓側過流保護
· 低壓側零線過流保護
· 零序過流保護
· 過負荷保護
· 過電壓保護
· 低電壓保護
· 接地保護
· 非電量保護
· PT斷線檢查
*測量控制
·16路遙信開入采集
· 測量參數P、Q、IA、IB、IC、UA、UB、UC、UAB、UBC、UCA、F、COSф等
· 斷路器遙控分閘、合閘
· 開關事故分合次數統計
· SOE記錄
*通訊網絡
· RS485接口     IEC60870-5-103、Modbus
· CAN總線接口（選配）

*主要技術參數

基本參數
*使用環境
· 環境溫度：-20℃~+55℃； 存儲溫度：
· 存儲溫度：-25℃~+70℃，在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作；
· 相對濕度：不大于95%，無凝露；
· 大氣壓力：86~106kPa；
· 其他條件：使用地點不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有較嚴重的霉菌存在；使用地點應具有防御雨、雪、風、沙、灰的設施。
*工作電源
· DC/AC 220V, DC/AC 110V
*電流輸入
· 額定輸入In  5A或1A   50Hz
*電壓輸入
· 額定輸入In 100V或100/ V 50Hz
*交流過載
· 施加1.2~2In輸入，裝置可持續工作；
· 施加40In輸入，裝置持續1S絕緣無損壞；
· 施加1.2Un輸入，裝置可持續工作。
*功率消耗
· 交流電流回路 小于0.5VA/相
· 整機功耗 小于10W
*開關量輸入
· 開關量額定電壓為DC220V或者DC24V（由裝置內部提供）
*輸出容量
· 繼電器輸出接點容量  DC220V接通5A

電磁兼容（EMC）
· 靜電抗擾性試驗　　　　　　　IEC255-22-2  Level 4
· 輻射抗擾性試驗　　　　　　　IEC255-22-3  Level 3
· 電快速瞬變脈沖群抗擾性試驗　IEC255-22-1  Level 4
· 傳導射頻干擾試驗　　　　　　IEC255-22-1  Level 3

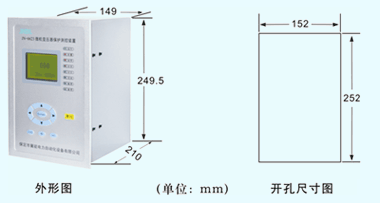

  *外形及開孔尺寸
