產(chǎn)品介紹：

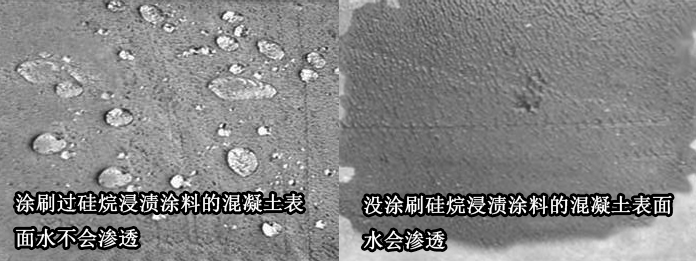

硅烷浸漬涂料的活性成分含量大于98.9%，為無(wú)色透明液體，異丁烯三乙氧基硅烷浸漬涂料特殊的小分子結(jié)構(gòu)與混凝土基材有良好的附著力，能滲透到混凝土，優(yōu)良的耐化學(xué)性、耐候性、耐磨性、耐沾污性、自潔功效，具有防水、抗紫外線、良好的透氣性，使用壽命可長(zhǎng)達(dá)25年左右。

用途：
硅烷浸漬涂料主要用于混凝土，也可用于舊混凝土建筑的加固維修，有效的降低氯離子侵蝕、凍融破壞、鋼筋腐蝕及霉菌滋生對(duì)混凝土的破壞。

適用于惡劣海洋環(huán)境腐蝕，如碼頭、港口、橋梁、公路、隧道、機(jī)場(chǎng)、核電廠等混凝土結(jié)構(gòu)保護(hù)。

技術(shù)指標(biāo)：

顏色	透明色
滲透深度	≥3mm
硅氧烷含量	≤0.3
密度（25℃）	0.88g/cm2
氯化物吸收性降低效果	≥90
處理后混凝土電通量	≤300庫(kù)倫
抗凍性	-2～20℃，20次表面無(wú)變化
耐熱性	180℃，4h，表面無(wú)變化
耐堿性	飽和氫氧化鈣溶液浸泡168h，無(wú)變化
耐酸性	1%鹽酸溶液浸泡168h，無(wú)變化
鋼筋銹蝕	無(wú)銹蝕

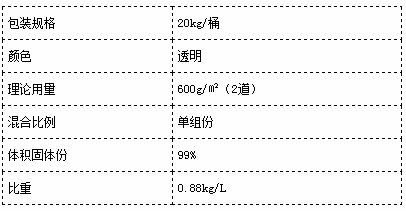

施工參考：

驗(yàn)收標(biāo)準(zhǔn)：
◆中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn)GB/T 50476-2008《混凝土結(jié)構(gòu)耐久性設(shè)計(jì)規(guī)范》

◆中國(guó)土木工程學(xué)會(huì)標(biāo)準(zhǔn)CCES01-2004《混凝土結(jié)構(gòu)耐久性設(shè)計(jì)及施工指南》

◆交通部標(biāo)準(zhǔn)JTJ275-2000《海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》

◆交通部標(biāo)準(zhǔn)JTG/T B07-01-2006《公路工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》

施工流程：
砼防腐施工準(zhǔn)備→砼表面處理→第一道噴涂→第二道噴涂→評(píng)定驗(yàn)收。

表面處理：
用水泥漿修補(bǔ)蜂窩、露石等明顯缺陷；用鋼鏟刀清除表面碎屑及不牢固的附著物；

徹底清除灰塵、油污等有害物與污染物；

采用脫模劑或養(yǎng)護(hù)劑時(shí)，應(yīng)通過噴涂試驗(yàn)確定脫模劑或養(yǎng)護(hù)劑對(duì)硅烷浸漬的影響，否則，在硅烷浸漬前，應(yīng)充分清除；

下雨或有強(qiáng)風(fēng)或強(qiáng)烈陽(yáng)光直射時(shí)不得噴涂硅烷浸漬；

注意避免硅烷和氯丁橡膠、瀝青密封材料等其他可能腐蝕的材料接觸；

混凝土表面溫度應(yīng)在5～45℃之間；

驗(yàn)收：
吸水率平均值不應(yīng)大于0.01mm/min1/2；

硅烷浸漬深度應(yīng)達(dá)到2mm以上；

氯化物吸收量的降低效果平均值不小于90%；

施工中嚴(yán)格執(zhí)行《海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》JTJ275-2000、《施工現(xiàn)場(chǎng)臨時(shí)用電安全技術(shù)規(guī)范》（JGJ46-88）等有關(guān)規(guī)定，做到安全生產(chǎn)、文明施工。
