產(chǎn)品介紹：
水性無機(jī)富鋅底漆是以新型的水性無機(jī)粘結(jié)劑、超細(xì)鋅粉及各種助劑組成的雙組份水性涂料。

特性和用途：
水性無機(jī)富鋅底漆不燃不爆，無毒無味。涂膜具有優(yōu)異的電化學(xué)防腐性能，堅硬耐磨、耐高、低溫、耐油、耐各種有機(jī)溶劑，耐候性好，適用于pH值5.5—9.5的酸堿環(huán)境，鋼材帶涂層可焊可割，涂層柔韌性優(yōu)于一般無機(jī)富鋅涂料。水性無機(jī)富鋅底漆為高性能長效鋼結(jié)構(gòu)防腐涂料，可用作重防腐底漆，還可作為熱噴鋅防腐層的封閉用漆。水性無機(jī)富鋅底漆適用于橋梁，海上平臺，水工設(shè)備，鋼結(jié)構(gòu)建筑及各種油類、有機(jī)化工貯罐及高純氣體貯罐。

配套產(chǎn)品：
底漆：水性無機(jī)富鋅底漆

中間漆：環(huán)氧云鐵中間漆

面漆：環(huán)氧煤瀝青漆、聚氨酯面漆、丙烯酸聚氨酯漆、氟碳漆、聚硅氧烷漆等

根據(jù)應(yīng)用領(lǐng)域不同選擇不同的面漆（詳細(xì)配套方案請咨詢雙獅客服）

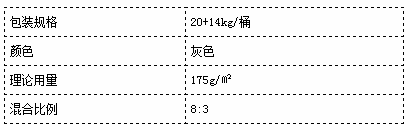

技術(shù)指標(biāo)：

漆膜顏色和外觀	灰色、無光
涂料密度	2.9千克／升（混合后）
固體含量	80%
理論涂布率（膜厚50微米）	220.3g/㎡
干燥性能	表干：5～30分鐘（10～40℃）（干膜厚度50微米）
	實干：≤6h
	硬干：7d
	烘干：100℃×30min
鉛筆硬度(7d)	≥4H
耐鹽霧性(14d檢測)	≥1000小時（干膜100微米）
柔韌性	2mm
附著力	2級
耐沖擊強(qiáng)度	45kg.cm
耐老化試驗	1000小時
耐高、低溫	-40℃～450℃
無毒實驗	符合工業(yè)產(chǎn)品安全衛(wèi)生標(biāo)準(zhǔn)
表面電阻率	3×107歐姆

施工參考：

施工流程：
基材表面處理→噴涂水性無機(jī)富鋅底漆→噴涂專用封閉底漆（為防止漆?。?rarr;噴涂中間漆→噴涂面漆

表面處理：
①裸鋼清潔度：噴砂處理至Sa2.5級（ISO8501-1：1998）。根據(jù)暴露情況，亦可用動力工具清潔，最低St2級，無氧化皮（ISO8501-1：1988）；

②所有需《涂裝前的鋼材表面銹蝕等級和除銹等級》規(guī)定拋丸或噴砂必須達(dá)到IS08501-1（GB8923-88）Sa2.5／2級；

③局部修補(bǔ)層表面要求打磨至IS08501-1（GB8923-88）St3級；

④表面粗糙度控制在35～65μm范圍內(nèi)；

質(zhì)量檢測：
漆膜外觀：是否存在龜裂、流掛、魚眼、漏涂、起泡、針孔等弊?。蝗绨l(fā)現(xiàn)請及時處理；

附著力：按ASTMD3359方法A一十字劃線附著力試驗法檢測涂層附著力；

漆膜厚度：用磁性干膜測厚儀測量涂層膜厚；

安全事項：

◆施工方法：無氣噴涂、有氣噴涂、刷涂。

◆稀釋劑：一般不用稀釋劑，如遇特殊情況可用去離子水稀釋。

◆工具清洗：清水。

◆涂料調(diào)配：按重量比主劑：鋅粉=1：2.5，將固料加入液料中，充分?jǐn)嚢?～15分鐘后用100目篩網(wǎng)過濾，使用時亦要經(jīng)常攪拌。

◆適用期：混和后的涂料適用時間6小時（23±2℃），超過適用期的成品涂料嚴(yán)禁加水稀釋后使用。

◆涂裝環(huán)境：環(huán)境溫度為5～40℃，空氣相對濕度不超過85％，工件表面溫度高于

◆露點溫度3℃以上。

◆涂膜厚度：水性無機(jī)富鋅底漆作為底漆使用，推薦干膜厚度70～100微米。

◆水性無機(jī)富鋅底漆作為熱噴鋅的封閉涂料時，推薦干膜厚度為40～50微米。
