產(chǎn)品介紹：
無機(jī)富鋅底漆為雙組份油漆，以高級(jí)無機(jī)硅酸鋅樹脂、鋅粉、助劑、稀釋劑和固化劑等而組成；

特點(diǎn)：
◆具有優(yōu)良的可氣割和可焊接性能；

◆與鋼鐵有著很強(qiáng)的附著力、防銹性能；

◆漆膜硬度高、良好的機(jī)械性能；

◆耐400℃高溫、抗腐蝕性能優(yōu)異；

◆鋅電位(一0.7624V)較鋼鐵低，起陰極保護(hù)作用，導(dǎo)電可消除靜電；

◆優(yōu)異的耐溶劑、耐水、油等；

用途：
無機(jī)富鋅底漆廣泛應(yīng)用于石油化工鍋爐、油罐、海底設(shè)施、油艙、溶劑艙、壓載水艙及環(huán)境和條件苛刻的海洋鋼鐵結(jié)構(gòu)、橋梁、煙囪，還可以做為防銹耐熱涂料，可與很多重防腐涂料配套使用，構(gòu)成重防腐配套體系，有廣闊的應(yīng)用前景。

配套產(chǎn)品：
封閉底漆：環(huán)氧封閉底漆

底漆：無機(jī)富鋅底漆

中間漆：環(huán)氧云鐵中間漆

面漆：環(huán)氧面漆、聚氨酯漆、聚硅氧烷面漆、氟碳漆、有機(jī)硅耐高溫漆等

技術(shù)指標(biāo)：

漆膜顏色和外觀	平整符合色標(biāo)
干燥時(shí)間	表干：1h
	實(shí)干：24h
耐沖擊性	50kg.cm
附著力	1級(jí)
固體含量（不揮發(fā)物）	70%
不揮發(fā)分中的金屬鋅含量	80%
柔韌性	1mm
耐鹽霧性168h	不起泡、不生銹、不開裂、不剝落
耐熱性，400℃	允許輕微變色
耐溶劑1d	甲苯無變化
耐候性  天然暴曬6個(gè)月	不起泡、不生銹、不開裂、不剝落
耐老化性（1500h）	漆膜完好

施工參考：

執(zhí)行標(biāo)準(zhǔn)：
《無機(jī)富鋅底漆》HG/T 3668-2009

《鋅粉顏料和無機(jī)富鋅底漆干膜中金屬鋅含量的測定》ASTMD 6580-2005

《鋼鐵表面粗糙度的要求和定義》GB/T 13200-2008.1

《鋼鐵表面除銹等級(jí)標(biāo)準(zhǔn)》GB/T 8923

《檢驗(yàn)結(jié)果的判定按GB/T 8170中修約值比較法進(jìn)行》

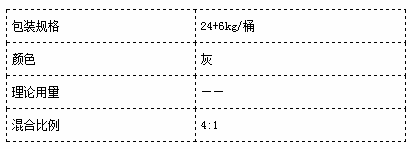

施工指標(biāo)：
混合比例：4:1

適用期：8h(25℃)

施工條件：環(huán)境溫度：2℃～50℃相對(duì)濕度：25%～85%

涂裝間隔：大于48h(25℃)

充分混合均勻后，應(yīng)靜置熟化30min后再進(jìn)行施工

注意事項(xiàng)：
◆底材應(yīng)先去油污后，再經(jīng)噴丸，噴砂處理，并將底材清除干凈。

◆兩組份按照規(guī)定的比例混合，混合時(shí)應(yīng)把鋅粉及顏料組份慢慢倒進(jìn)基劑組中，兩組必須充分混合均勻；

◆在施工時(shí)應(yīng)隨時(shí)攪拌以防其沉淀，若有漆皮或雜質(zhì)，必須濾除，施工方法以空氣噴涂為主。

◆涂裝下道漆之前，無機(jī)富鋅底漆的涂膜須完全固化，否則會(huì)影響層間附著力；
