產(chǎn)品介紹：
環(huán)氧富鋅底漆是以鋅粉為防銹顏料、環(huán)氧樹(shù)脂為基料、聚酰胺樹(shù)脂或胺加成物為固化劑，加以適當(dāng)?shù)幕旌先軇┡渲贫?，環(huán)氧富鋅底漆漆膜中含有大量的鋅粉，具有優(yōu)異的防銹性能、機(jī)械性能好、良好的附著力、具有犧牲陽(yáng)極保護(hù)陰極的作用；

用途：
環(huán)氧富鋅底漆有陰極保護(hù)作用，適用于橋梁、儲(chǔ)罐、集裝箱、鋼結(jié)構(gòu)、鋼管、海洋平臺(tái)、船舶、海港設(shè)施以及惡劣防腐蝕環(huán)境的底涂層等。

環(huán)氧富鋅底漆在使用的過(guò)程中不斷被介質(zhì)腐蝕，鋅粉間隙和鋼鐵表面沉積了腐蝕介質(zhì)，即堿式碳酸鋅，俗稱“白銹”，其結(jié)構(gòu)致密，且不導(dǎo)電，是難溶的穩(wěn)定化合物，能夠阻擋和屏蔽腐蝕介質(zhì)的侵蝕起到抗腐蝕效果。

配套產(chǎn)品：
底漆：環(huán)氧富鋅底漆

中間漆：環(huán)氧云鐵中間漆

面漆：聚氨酯面漆、丙烯酸聚氨脂面漆、氟碳漆、氯化橡膠面漆

環(huán)氧富鋅底漆能與多系列油漆配套使用，根據(jù)應(yīng)用的環(huán)境不同，選擇不同的面漆

技術(shù)指標(biāo)：

漆膜顏色及外觀	鋼灰色、表面平整無(wú)光
施工性	對(duì)涂膜無(wú)障礙
干燥時(shí)間	表干≯1h
	實(shí)干≯24h
適用期	≮5h
耐沖擊強(qiáng)度	≮50kg/cm
附著力	≯2級(jí)
耐鹽霧性	72h
不揮發(fā)	≮70%
不揮發(fā)分中的金屬鋅含量	≮70%
耐候性（天然暴曬6個(gè)月）	不起泡、不生銹、不開(kāi)裂、不剝落

施工參考
驗(yàn)收標(biāo)準(zhǔn)：
《防腐蝕涂層涂裝技術(shù)規(guī)范》HG/T 4077-2009

《集裝箱環(huán)氧富鋅底漆技術(shù)要求標(biāo)準(zhǔn)》Q/CIMC 10101-2007

《鋼結(jié)構(gòu)橋梁標(biāo)準(zhǔn)》HG/T3656-1999

《鋼鐵基材或水泥基層的附著力檢測(cè)標(biāo)準(zhǔn)》GB/T 9286-1998

《鋼結(jié)構(gòu)的表面除銹標(biāo)準(zhǔn)檢測(cè)》GB/T 8923-1988

《鋼結(jié)構(gòu)的表面粗糙度評(píng)定標(biāo)準(zhǔn)》GB/T 13288-1991

《電力建設(shè)施工及驗(yàn)收技術(shù)規(guī)范》SDJ68-1987

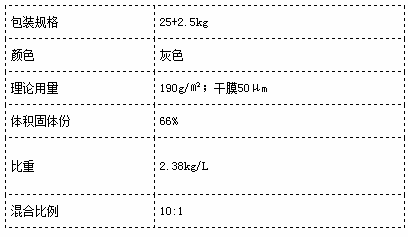

施工技術(shù)：
混合比例：10:1

熟化時(shí)間：20分鐘

適用期：6h（23℃）

漆膜厚度：濕膜：80μm；干膜：50μm（無(wú)氣噴涂）

環(huán)境溫度：5℃～40℃；相對(duì)濕度：25%～85%

表面處理：
一定要徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或磨砂方法。達(dá)瑞典除銹標(biāo)準(zhǔn)sa2.5級(jí)，粗糙度達(dá)30-70μm；也可采用手工除銹法，達(dá)瑞典除銹標(biāo)準(zhǔn)sa3級(jí)，粗糙度達(dá)30-70μm。

施工條件：溫度低于15℃時(shí)，可以選用低溫固化型環(huán)氧富鋅底漆，低于10℃時(shí)，必須選用低溫固化型超出范圍外，不可施工。
