IN系列配網三相不平衡智能調節器STUR

配網三相不平衡智能調節器（Smart Three-phase Unbalanced Regulator，簡稱STUR）是一種用于動態治理配網三相不平衡、補償無功的新型電力電子裝置，它能夠根據配網用戶由于不同時間段或不同負荷導致的配網三相不平衡電流，利用先進控制算法分離出不平衡電流的正負零序及無功，通過觸發功率器件IGBT，使逆變器發出與之相反的抵消電流，達到消除不平衡及補償無功的作用。


IN系列STUR工作原理

   三相不平衡補償原理：DSP控制器實時檢測負載電流，計算分析負載電流并判斷系統是否處于不平衡狀態，采用先進控制算法分離出不平衡電流的正序分量、負序分量和零序分量，然后控制器實時驅動IGBT，STUR發出與負序分量和零序分量反向的電流，最后電網側電流達到三相平衡狀態。

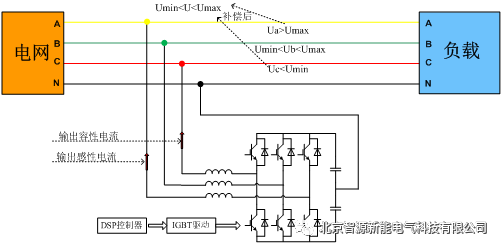

電網電壓支撐原理：

DSP控制器實時檢測補償點電壓數據，并判斷補償點電壓是否超過設定值；超過電壓上限（Umax）時，此裝置輸出感性電流，補償點電壓降低；當?shù)陀陔妷合孪蓿║min）時，此裝置輸出容性電流，補償點電壓提升；最終使各相電壓穩定在正常范圍內。

無功補償原理：
        DSP控制器實時檢測負載電流，計算分析得到負載電流的無功電流數據；無功電流作為控制器的參考值，控制器實時驅動IGBT產生滿足要求的無功補償電流（容性或感性），最終實現動態無功補償目的。

IN系列STUR技術特點



更多功能、更多模式

Ø 諧波補償、無功補償、諧波無功同補，一機多用；

Ø 具備諧波分次補償功能，可設定無功補償比例；

Ø 高清7英寸中文彩色觸摸屏，屏幕實時顯示系統和裝置運行參數；

全面保護功能，提高用戶應用穩定性

Ø 有效值峰值雙設定自動限流算法，在負載諧波電流大于設備輸出時，可自動將設備輸出線制在100%輸出，無過載風險；

Ø 保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠；

先進的控制策略和拓?fù)浣Y(jié)構設計

Ø 改進的基于瞬時無功功率理論的檢測技術，可實時檢測諧波電流，自動跟蹤負載諧波變化，具有高度可控性與快速響應性；

Ø 采用獨特的分相諧波提取算法，在負載三相不平衡時，可實現各相獨立控制，在容量足夠情況下，可選擇消除不平衡功能；

Ø 采用LCL拓?fù)浣Y(jié)構濾波，在輸出諧波電流的情況下，不會引入高頻IGBT開關諧波干擾，并且適用于任何現場電網系統阻抗，不會發生諧振；

高度集成化、模塊化、系列化

Ø 模塊化設計，體積小重量輕，功率密度高，安裝維護方便；

Ø 組合并機滿足不同容量需求，在實現標準化生產的同時提高了設備的可靠性和可維修性，極大方便了系統安裝與維護；

Ø 單模塊獨立風道設計，可有效隔絕環境粉塵粘附，提高產品散熱效率。

高級用戶體驗

Ø 故障自診斷自啟動功能，裝置具有非裝置自身問題導致停機自恢復功能，自恢復之前需對外部電網及裝置本身進行自動診斷，診斷通過方可自啟動。在30分鐘之內自恢復3次，若均不能正常啟動，停機并給上位機傳輸裝置故障告警，點亮裝置自身故障指示燈；

Ø 國內首家開發物聯網監控功能，裝置可按照一定時間間隔采集三相系統電壓、電流、有功功率、無功功率、功率因數、諧波含量、裝置輸出諧波電流等數據，并通過GPRS模塊上傳到數據庫。終端網頁及APP能顯示上述當前及歷史數據，能對數據進行必要的篩選功能，同時能以word或PDF形式輸出下載；遠程APP及終端網頁能對設備采取必要的控制及參數設置，例如：開機，關機，參數設定等。

Ø APF可自動檢測設備工作狀態，風扇轉速可隨APF輸出功率、溫度自動調節，同時在待機狀態下控制風扇保持低速運轉，能夠降低工作噪音。
