IN系列靜止無功發生器（SVG）

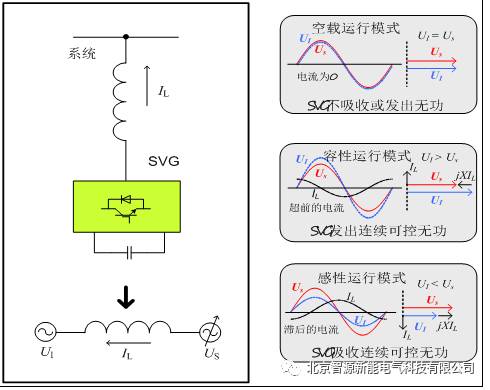

IN系列SVG工作原理

IN系列靜止無功發生器是以數字信號處理器（DSP）為核心，通過電抗器將自換橋式電路并聯在電網上，采用實時數據采集技術和動態跟蹤技術檢測電網電壓、電流信息，通過內部DSP計算后提取出負載電流的無功成分，然后將PWM信號發送給內部IGBT根據設置來控制逆變器產生滿足要求的無功電流，達到無功補償?shù)哪康摹?strong>

IN系列SVG技術特點

卓越的無功補償效果

Ø 可補償感性無功，也可補償容性無功，裝置可以在兩者之間連續調節

Ø 提高功率因數到0.99以上，滿足系統負荷變化時的動態無功補償要求

Ø 具有三相不平衡補償功能

穩定快速的補償性能

Ø 實時補償，全響應時間小于等于10ms

Ø 動態響應時間小于200us

Ø 補償容量等于安裝容量，不受系統電壓跌落影響

Ø 全數字化控制，采用先進的基于瞬時無功理論的控制算法，實時精確地補償系統中的無功電流

強大的包含功能保證系統安全可靠運行

Ø 裝置運行時被控制為電流源，不存在與系統發生諧振的問題

Ø 自動限流功能，無過補、無欠補問題

Ø 保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能

Ø 友好的人機界面，采用高清7英寸中文彩色觸摸屏，屏幕實時顯示系統和裝置運行參數，具有故障報警及追憶功能

模塊化設計提升設備品質

Ø 功率電路和控制電路采用模塊化設計，在實現標準化生產的同時提高了使用中的可靠性和可維修性，極大方便了系統安裝

Ø 高可靠性并機方式可以實現裝置并聯，提供多種容量需求

高級用戶體驗

Ø 故障自診斷自啟動功能，裝置具有非裝置自身問題導致停機自恢復功能，自恢復之前需對外部電網及裝置本身進行自動診斷，診斷通過方可自啟動。在30分鐘之內自恢復3次，若均不能正常啟動，停機并給上位機傳輸裝置故障告警，點亮裝置自身故障指示燈；

Ø 國內首家開發物聯網監控功能，裝置可按照一定時間間隔采集三相系統電壓、電流、有功功率、無功功率、功率因數、諧波含量、裝置輸出諧波電流等數據，并通過GPRS模塊上傳到數據庫。終端網頁及APP能顯示上述當前及歷史數據，能對數據進行必要的篩選功能，同時能以word或PDF形式輸出下載；遠程APP及終端網頁能對設備采取必要的控制及參數設置，例如：開機，關機，參數設定等。

Ø SVG可自動檢測設備工作狀態，風扇轉速可隨APF輸出功率、溫度自動調節，同時在待機狀態下控制風扇保持低速運轉，能夠降低工作噪音。

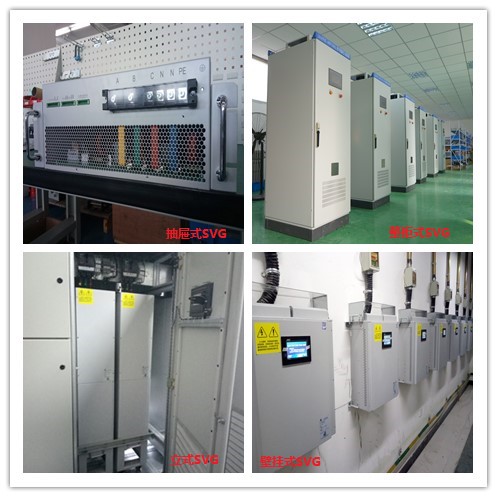

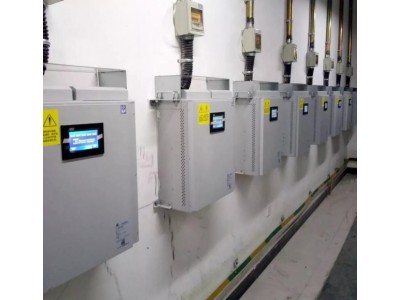

四種結構可供選擇





近年來，公司已經為國內外客戶提供了上千套0.4KV-35KV電壓等級的高低壓諧波治理及無功補償產品，專業治理中頻爐，高頻爐、變頻器、密煉爐、多晶硅、單晶硅等整流負載或沖擊性負荷造成的諧波干擾及電網諧波污染和無功損失，有效的改善了用戶及電網系統的諧波污染和電能質量，提高了功率因數、降低了諧波干擾及無功罰款，提高了能源效益，為客戶和社會創造了良好的經濟效益和社會效益。

    提供24小時技術咨詢，現場諧波測試、方案設計，性價比評估、設備供貨、售后調試、用戶培訓一體化整體解決方案及售后服務。
