電能質量問題對電力系統、用電設備、供電部門等都會帶來嚴重的危害，主要體現在：

      ? 引起電網諧振，電容器運行電流大于額定電流，易燒壞電容器

      ? 導致繼電保護裝置和自動開關裝置產生誤動作

      ? 用電設備或變壓器等發熱嚴重甚至燒壞

      ? 加大線路損失，使電線、電纜等發熱，嚴重絕緣老化

      ? 導致電力系統各種測量?jī)x表產生誤差，造成計量不準確

      ? 有電壓閃變現象，電網運行不穩定，產生安全隱患

      二、諧波治理方案

      諧波治理主要研究如何減少或消除諧波電流，以便把諧波電壓、諧波電流控制在國家標準范圍之內。目前，主要應用和推廣的技術是：無源諧波治理系統、有源諧波治理系統。

      1.治理依據

      《供電營業規則》 ：用戶的非線性阻抗特性的用電設備接入電網運行所注入電網的諧波電流和引起公共連接點電壓正弦波畸變率超過標準時，用戶必須采取措施予以消除。否則，供電企業可中止對其供電。

      《電能質量 公用電網諧波》 (GB/T 14549-93)

      2.諧波治理產品結構特點

      諧波濾波裝置內部主要元器件有濾波電容器、斷路器、熔斷器、接觸器、或晶閘管控制器等組成。

      1) 柜體面板上：有控制器、濾波支路投切顯示、電流表、電壓表、轉換開關等，方便用戶進行實時觀測和手動/自動投切轉換;控制器可顯示負載視在功率，有功功率、無功功率、電流、電壓、功率因數及用電度數七個參數。

      2)柜體頂部或背面：設有散熱用的風機(可選)，由溫控開關控制，面板上具有手動/自動轉換開關。

      3)柜體材質：采用優質冷軋鋼板制成，平整性好，外表面作噴塑處理，防腐能力強;內部框架采用鍍鋅鋼板或鋁鋅鋼板，確保較好的支撐能力和防腐性。

      3) 保護功能齊全：有短路、過載、過壓、欠壓、缺相等保護;各項參數設定方便;當外部有相關故障發生時自動退出運行，送電后自動恢復運行。

      3.治理效果(以廣州華南橡膠為例)：

      2014年華南橡膠與綠能節能合作，成功對“3#變壓器”、“5#變壓器”、“15#變壓器”進行了諧波治理，最終治理結果為：諧波電壓、諧波電流和功率因數均符合國家標準要求，不僅避免了供電局的“電費懲罰”，也提供了公司電能質量，減少設備維護維修的頻率，從而確保用能安全與穩定。

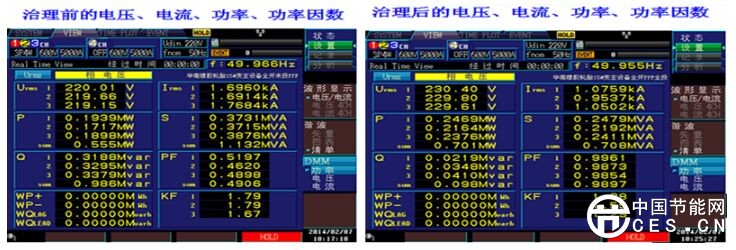

      實例分析：15#變壓器諧波治理效果

      功率因數：A、B、C相的功率因數分別由原來的0.5197、0.4620、0.4898補償?shù)搅?.9961、0.9873、0.9854，已全部符合國家標準0.9的要求

      總畸變率：A、B、C相的諧波電壓總畸變率分別由原來超標的6.06%、5.89%、5.93%下降到了1.79%、1.89%、1.79%，符合國家標準<5%的要求;

      經濟效益(以理論節電量計算)

      15#變總?cè)萘浚?632Kvar，有效補償容量：925Kvar，取K=0.06KW/Kvar計算：

      每天節約電能： 925×0.06×55.5×24=1332(度)

      每月節省電費： 1332×30×0.8=31968(元)≈3.2(萬元)

      一年可節省電費：3.2×12=38.4(萬元)
