1能源互聯網的網絡化能源集成思路

近來, 繼智能電網之后, 能源互聯網成為人們關注的熱門話題。文中將能源互聯網的技術實質歸納為一種網絡化能源集成技術, 并將智能電網定位為能源互聯網的核心中樞。總的來說, 網絡化集成技術是通過將對等、獨立、自由的實體互聯互通, 并根據節點特性協調分工, 以促進某種物理量在實體間彼此傳輸和交互, 從而提高對該物理量利用的規模和效益。信息互聯網就是將這種理念應用于信息領域, 將計算機作為實體進行互聯, 促進其彼此間信息的傳輸和交互。同理, 將這一理念應用于能源領域, 將各能源生產、傳輸和消費實體作為對等、自治和開放的節點進行互聯互通, 促進能量在實體間的自由傳輸與交互, 進而大幅提高能源利用的效率與效益, 改善能源供應的安全性與可靠性, 這種技術即為網絡化能源集成技術, 而所形成的能源集成網絡就是人們心目中的能源互聯網。

傳統電網在以下方面不具備網絡化能源集成的特征:

(1) 節點關系嚴重不對等: 電網中的電源節點與負荷節點的角色差異巨大, 發電、輸電、配電以及用電分工明確, 相應的能源供應模式結構單一, 靈活性較差。

(2) 節點自治能力差: 自治能力是指節點通過自我協調與管理而對外呈現可預測、可控制、可調度(predictable, controllable, schedulable)的特性。 傳統電網中負荷節點以及一些新能源發電節點并不具備這些特性。

(3) 自由度嚴重不均衡: 負荷節點在用電上享有較高的自由度, 而發電節點被動追蹤負荷的變化而被嚴格壟斷和管控, 電能的交易和交互也受到了這種機制的極大束縛。

2三層雙向網絡結構

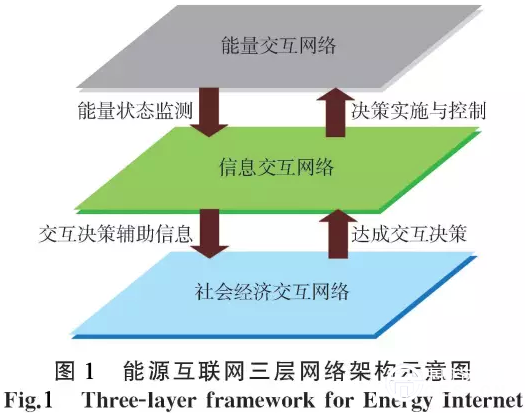

能源互聯網應該具有一種三層網絡結構, 即能量交互網絡、信息交互網絡以及社會經濟交互網絡。三者通過各節點深度融合相互作用。而信息網絡更是為能源網絡和社會經濟網絡的運行交互提供信息支撐和橋梁作用, 是節點接入能源互聯網的必要條件。

基于這種網絡架構, 我們可以將原CPS(Cyber Physical Systems)的概念進一步擴展為新一代的CPS(Cyber, Physical and Socioeconomic)系統。在新一代CPS系統中, 社會經濟交互活動與物理系統深度耦合, 物理系統的動態特征和狀態將影響社會經濟交互的決策與實施, 而社會經濟交互將影響甚至改變物理系統的進程。

在新一代CPS系統中, 基于三層網絡的深度融合, 社會經濟交互網絡與能量交互網絡和信息交互網絡的協調建模與分析將是未來研究的重點。而以往CPS中, 較為強調信息系統與物理系統的深度融合和相互作用, 而沒有明確意識到隱藏在信息系統背后的社會經濟行為及其作為一種交互網絡的特征。因此, 未來的三層網絡協調建模首先要在社會經濟交互網絡中合理模擬社會經濟交互的機制、模式和決策過程。要明確社會經濟交互網絡節點與能量交互網絡節點以及信息網絡節點的映射關系。在能量流和信息流的相互轉化作用研究基礎上, 進一步定義社會經濟網絡中的資金流或財富流與前兩者的相互作用。

3統一對等的節點模型

如信息互聯網中各節點的物理本質可歸納為一種計算機系統, 在能源系統的運行和調度過程當中, 應將各連接入網的能源節點歸納為具備一致屬性的統一的物理模型, 只是由于各屬性取值不同從而顯現出不同的特征, 從而進行相應的協調分工。

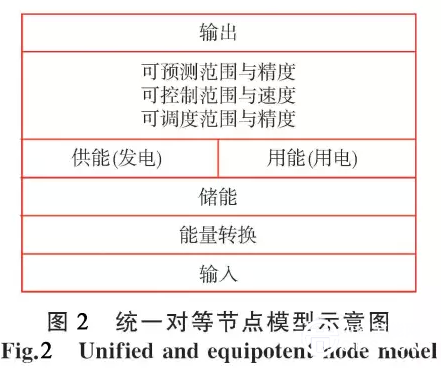

圖2給出了統一對等節點模型的示意圖。如圖所示, 與信息互聯網節點同時擁有信息輸入輸出、信息生成與利用, 信息處理和信息存儲類似,能源互聯網的某一集成節點可同時擁有供能(發電)和用能(用電)、儲能以及能量轉換等不同屬性, 只是基于不同的物理特征, 其各屬性取值不同。

網絡化能源集成中的對等節點, 另一個重要特征就是其相對的自治能力, 通過可預測、可控制和可調度三個特征來描述。因此, 在統一節點模型中要包括對這三項特征的量化描述和分級。節點的可預測特征是指對其供能、用能和儲能等進行量化預測, 節點需要向外呈現出這種預測的功率范圍、時間范圍以及預測精度。節點的可控制特性是指節點的供能、用能和儲能可根據調度指令而改變, 從而參與調頻調壓和安全控制等, 不同類型的節點在功率控制范圍和響應速度上具有差異。節點的可調度特性是指節點按照調度規劃的時間、數量或范圍供能、用能或儲能。

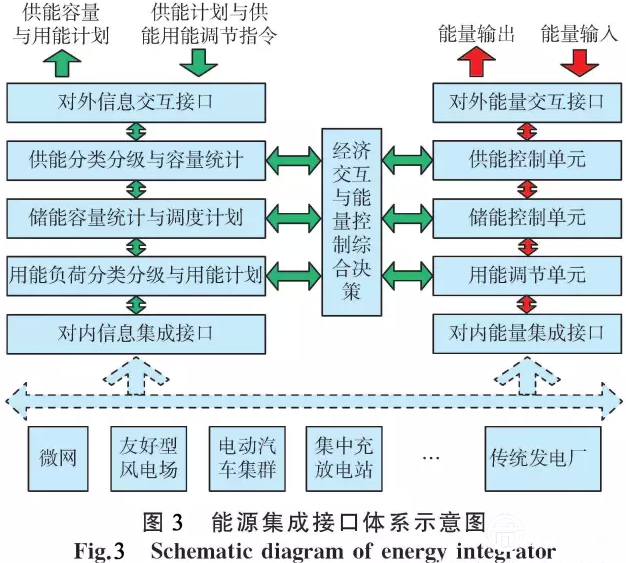

4能源集成接口體系(Energy Integrator)

文中提出的網絡化能源集成中, 統一對等的節點模型是其重要特征, 但是單一的能源實體, 難以實現可預測、可控制和可調度的特性。通過單一實體的集成和內部的協調互補之后, 從而使其整體對外呈現出可預測、可控制和可調度的特性, 再以統一節點方式接入能源互聯網是較為可行的解決方案。這樣, 接入不同類型的能源實體便需要一種統一的接口體系。

與能源路由器采用一致的技術和裝置實現能量的靈活互動不同, 不同的能源節點雖然向上對系統可呈現相似特征, 但由于內部機理迥異, 難以通過統一的技術和裝置實現。因此, 節點入網的統一接口體系應該是一個開放概念, 只針對功能和協議層面進行統一, 而對具體實施技術開放。因此, 將其稱為能源集成接口體系(Energy Integrator), 以區別于具體裝置。而能源路由器可以是其某種具體實施技術, 或技術方案的一部分。

能源集成接口體系應該具有一般性、適應性和安全性的特征。一般性是指接口體系對外呈現一致特征, 避免應用場景和控制對象的差異對交互方式的影響; 適應性是指在各類節點享有即插即用高度靈活和自由度的情況下, 系統自動適應網絡構成和狀態的變化; 安全性是指在網絡化能源集成條件下, 確保節點間的自由交互不以犧牲系統運行的安全可靠為代價。

5結語

文中提出了能源互聯網的三層雙向網絡結構, 尤其強調了社會經濟交互網絡在網絡整體運行中所起到的關鍵作用。將CPS系統概念擴展為“Cyber, Physical and Socioeconomic”。進一步將網絡化能源集成的關鍵技術概括為統一對等的節點模型、能源集成接口體系、網絡化集成條件下的運行與控制。

在今后的工作中, 將進一步就三層網絡的一體化建模, 能源流、信息流、資金流或財富流的集成分析作深入研究。尤其是基于社會經濟網絡與能源網絡之間通過物聯網和大數據的交互, 開展能源互聯網環境下新一代擴展需求響應技術的研究。此外, 進一步研究能源集成接口體系的具體構成和協調機制; 進一步研究基于統一對等的節點模型的自適應靈活運行控制技術。
