上海中心大廈，目前的中國第一高樓，現已完工，正在積極準備投入運營。這棟刷新上海城市天際線的大廈，高632米，僅次于828米的迪拜哈里法塔。2016年，隨著660米高的深圳平安金融中心的建成，上海中心大廈將“退位”至中國第二高、世界第三高。
上海中心大廈位于上海浦東陸家嘴金融貿易核心區，主體建筑總高度632m，總建筑面積57.6萬m2，是一座集辦公、酒店、會展、商業、觀光等功能于一體的垂直城市。
作為全球可持續發展設計理念的引領者，上海中心大廈不僅是建筑高度的第一，同時嚴格參照綠色建筑設計標準，集合采用各種綠色建筑技術，綠化率達到33%，是第一個采用智能化照明及控制系統的超高層建筑。
繼2012年獲得由中國國家住房和城鄉建設部授予的《三星級綠色建筑設計標識證書》之后，前不久2015年11月27日，上海中心大廈被美國綠色建筑認證委員會正式授予有著綠色建筑“奧斯卡”之稱的LEED-CS白金級認證，成為獲中美“雙認證”的世界最高綠色建筑，也是全球范圍內400米以上的第一棟LEED-CS白金級建筑。
上海中心大廈涉及4萬多盞帶DALI接口數據燈具，超過5000條照明回路，受控的照明配電箱達1000多臺。為實現智能控制，系統配置了超過1500個各類傳感和探測器，超過500個智能控制面板，整個系統的控制設備達到5000多個。本項目設計中的設計理念從設計節能、產品節能、控制節能三方面入手，同時采用了合同能源管理新模式，充分體現最新照明技術及新型能源服務模式在上海中心大廈項目的亮點。
一、設計節能
以設計為源頭，減少光污染，降低光浪費，以設計帶動節能。
1、淡化、簡化照度指標
對照明質量的要求可概括為三個層次：明亮，舒適，有藝術表現力。三者融為一體是最佳的照明。在上海中心大廈的照明設計中，根據每個場景的實際情況進行了合理設計，滿足區域?qū)φ彰髻|(zhì)量的要求。
2、關注節能、環保和健康
節能、環保和健康是綠色照明的基本宗旨。目前綠色照明的實施已有強大的技術支持，結合節能效益分析軟件，給上海中心大廈的照明設計提供了一系列最優產品組合。
3、設計觀念和設計手法的革新
對照明質量的全面理解與照明新技術的涌現促成了設計觀念及手法的革新。以人為本，個性化的設計——普及照明調控，關懷個人對光的不同需求，追求個性化的照明風格;注重光色的選擇，用光營造情調和氛圍，滿足人們心理上和精神上的追求;如非均勻照明，動態照明，在需要光的時間，把適量的光送到需要的地點。在公共區域設計中，不僅對每個樓道進行了革新化的設計，同時對于電梯間、洗手間也做了個性化設計，結合調控，做到了一體化智能照明方案。
二、產品節能
在上海中心大廈項目方案中采用了融合最新照明科技及高效率的照明產品，在提升照明效果的同時達到高節能效果。在產品選擇上，用更節能的LED照明產品替代原來普通熒光燈及鹵鎢燈，除了前文提到的LED優點外，在辦公區域方面，依據GB/T20145—2006《燈和燈系統的光生物安全性》，考慮以擴散出光的LED光源作為照明產品，建議采用4000K以下色溫的LED。4000K的光源藍光傷害低于輻亮度限值100Wm-2Sr-1，屬于無危險級別，即使眼睛長時間注視也不會造成視網膜損傷，且4000K色溫是國際IEC推薦的辦公室內照明的色溫標準。
三、控制節能
上海中心大廈照明方案里的燈具均包含了控制電源，從控制系統方面進行智能化設計，以提供更好的節能及照明效果。
1、智能節能
據專業資料統計，智能建筑的照明用電約占整個建筑用電的20%。而在大多數情況下，很多區域并不需要把燈全部打開或調至最亮，過度的照明不僅形成光污染，還會造成能源浪費。在當今能源緊張、國家大力倡導節能的形勢下，使用智能照明管理系統對于最大程度地節能具有非常實際的意義。通過智能控制可最大限度降低電能消耗，另外采取合理的控制系統，包括日光感應，紅外感應、動靜感應以及合理降低使用浪費，策略上采取時間集中控制、日光采集控制、動靜感應控制以及實時使用控制，從而節約費用。
2、高效管理，整合設計
照明回路數量多、容量大，如何提高運行的穩定性和可靠性，使控制和操作更加簡單、方便、靈活，使管理更加自動化、高效化，減少大量簡單重復的勞動，是照明設計考慮的重點。在上海中心大廈方案中，根據不同區域的照明要求，系統可提供不同控制手段，如調光、場景、恒照度等，使用方便靈活，管理高效。從項目立項到施工設計的整個過程，綜合考慮了上海中心大廈的具體情況，進行了系統化設計，科學化的節能減排數據量化分析，整合設計了最終的方案。
3、人性化
該智能照明管理系統方案不僅可實現基本的燈光控制，還可通過場景、調光、自動控制等手段，提升照明環境的品質，使員工在一個舒適溫馨、高品質的光環境下愉快、高效地工作。
4、控制方法
對于大空間、開放式辦公室，房間較大，房間辦公人員多，劃分不同的辦公區域，其主要功能為工作和休息，因此回路多，每個回路的功率負載較大，燈具種類也較多，不同區域控制方式不同，靠近窗戶的照明要根據時間和室外光線照度強弱進行調光，因此控制方式相對比較復雜，特別是設計在辦公室照明方案中引入了恒照度控制概念，恒照度是指人工照明和自然照明互補，使工作面保持在工作所需的穩定照明程度上。
恒照度概念的出現是由于室內空間的縱深不同，自然采光強度出現變化，近窗的區域采光條件好，無須人工照明，而遠窗的區域采光條件差，就需要一定的人工照明來補光。
在控制方式上，采用KNX系統來實現恒照度控制，采用KNX系統開關面板直接控制燈光回路;采用EIB系統開關模塊直接控制燈光回路;采用KNX系統DALI模塊配合DALI數字電子可調光鎮流器進行調光控制，使燈光達到1%或3%～100%的調光，實現完美調光。
采用最先進的數字調光技術，通過借助數字控制裝置，對需要的光源進行調光控制，在不改變燈光回路的情況下，最大限度滿足客戶個性化的安裝要求，并節約成本。
采用KNX系統的存在感應器實現“人來燈亮，人走燈滅”，根據該產品的恒照度控制功能實現對辦公區域的光線照度控制，并實現綠色、節能的管理模式。采用KNX系統定時模塊進行時間段控制，采用KNX系統中控軟件直接控制。
其他控制功能包括以下幾種。
實時監控功能：將照明系統的狀況用圖形模擬顯示在監視器上，操作者可在屏幕上觀察到燈具的實際開關狀態，并可通過鼠標點擊燈具圖形來控制各回路。
數據采集功能：將照明設備的運行數據通過控制器，經由網關及數據前置處理服務，采集到系統數據庫。
報警及通知功能：根據對控制器、照明設備報警閥值的設置，獲取即時數據時，如果出現超過閥值的，進行系統報警，可以短信通知和郵件通知相關人員進行維修。
查詢統計功能：提供各業務的查詢，包括控制器、燈的運行參數、報警數據等，統計燈的用電量、報警數據、損壞率以及檢修數據，對這些數據做報表分析，報表提供圖表和表單等形式。其中，圖形報表分析業務的趨勢、分布等，如每時用電趨勢、每時警告分布等;表格報表分析業務數據的明細、匯總等，如提供警告條目、警告總數等。
通過加入控制系統，使整個項目的技術方案得以充分補充優化，實現了綜合節能的最優方案。
四、節能成果
項目中首次采用100%LED照明產品與智能控制系統相結合的方式，通過恒照度控制系統，始終保持桌面上照度標準，并可與窗簾進行聯動，既能有效防止日光照射導致正午時分室內溫度過高，引起空調大負荷運轉。又能有效引導日光照射到桌面，以此來降低人工照明的亮度，達到節約能耗目的。項目節能效果顯著，達到58%的節能率，控制系統的使用將節能效果再提升20%。綜合節能率：辦公區域達到69.59%，停車庫達到67.74%。
節能改造后可以節約標煤8799t/年，從而減少了導致“溫室效應”和酸雨的氣體排放量。
在節地、節水、節能、節材、室內環境質量以及運營管理等方面都達到國家三星級綠色建筑設計標準。

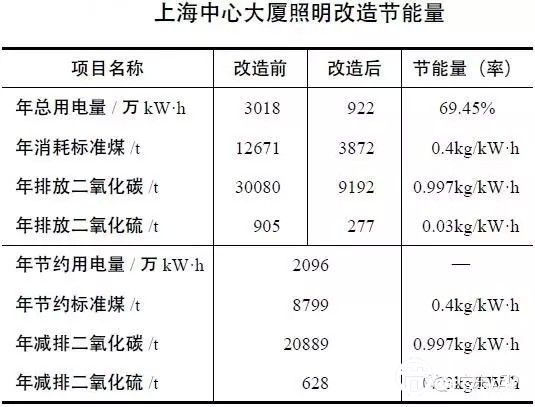

上海中心大廈商業照明使用LED燈具約30000套、綠化景觀戶外照明、燈光秀約7200套，均采用最新LED產品和高效節能光束燈，配合智能控制系統，設定平日模式、節能模式、節假日模式，根據不同應用需求，演繹動態燈光效果并考慮能效利用。尤其是節能模式，此時段整幢大樓能耗降到最低。綜合大樓的節能數據，根據國家的標準傳統照明達到規定標準的耗能量，節能量見下表。
