你是否還認為燃煤電廠是耗水項目?是時候更新觀念嘍，在“2014年度中國電力創新獎?lì)C獎暨2015智能電力系統峰會”上，2014年度發電企業中唯一獲得一等獎的創新項目神華國華電力《大型化低溫多效蒸餾海水淡化成套技術自主研發及工程應用》和2014年度中國電力創新獎三等獎神華國神《大型火電廠高效空蒸復合冷卻技術研究》，為你腦補電廠節水和造水的真相：
大型化低溫多效蒸餾海水淡化成套技術
解決了什么問題?
神華國華電力《大型化低溫多效蒸餾海水淡化成套技術自主研發及工程應用》將火力發電廠由“耗水大戶”轉變?yōu)?ldquo;新型淡水供水水源點”。
地球上江河及湖泊中的水、高山積雪、冰川以及地下水等淡水易于開采，可以供人類直接使用，但總量達不到世界淡水總量的1%，而中國又是全球13個人均水資源最貧乏的國家之一。地球71%的面積是海水，為地球總水量的97%，但因每立升高達35g的鹽含量使人類無法直接飲用。
海水淡化處理技術解決了這一難題，將海水中的多余鹽分和礦物質去除從而得到淡水，半個世紀以來己經養活了世界上1億多的人口。
神華國華滄東電廠是一家非常環保的電廠，它完全依靠填海而建，沒有占用陸地資源。獲得本次中國電力創新獎一等獎的海水淡化技術使得這個電廠完全不占用淡水資源，而且目前已向電廠和滄州渤海新區多家企業供應優質淡化水逾2000萬噸。

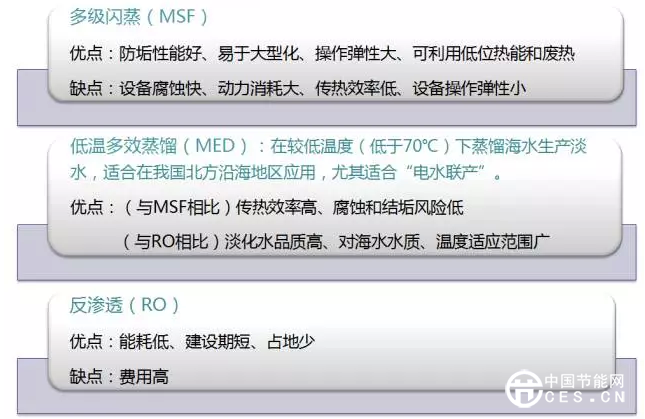

之前國內研制最大MED裝置容量為3千噸/天，萬噸級裝置完全依靠國外技術。神華國華滄東電廠擁有2套國產MED裝置，在國內首次開發了自主知識產權的國產大型MED技術，建設了國內首臺萬噸級MED裝置，填補了國內技術空白，并將單機制水規模提升到2.5萬噸/天，達到世界先進水平。已獲得授權發明專利19項、實用新型專利45 項、軟件著作權4項。
創新點是什么?
1國內首次自主開發了萬噸級以上大型低溫多效蒸餾海水淡化裝置成套技術。
2通過基礎試驗研究，建立了實用的汽液兩相流傳熱系數與流動阻力計算模型，掌握大型MED裝置汽速、噴淋密度等關鍵工藝參數計算方法。
3通過基礎試驗研究，建立了大型MED裝置的設計與計算方法，開發了“MED熱力計算軟件”、“MED多流程計算軟件”等設計、計算軟件。
4開展大型低溫多效蒸餾海水淡化裝置關鍵結構--傳熱管束設計技術研究，開發了適用于大型低溫多效蒸餾海水淡化裝置的“單殼體雙管束”結構的新型、高效蒸發器。
5開發了具有自主知識產權的高性能噴淋系統，以及高效噴淋噴頭。
6研制了大型MED裝置中試裝置，開展中試驗證試驗和性能優化研究。
7開發了集設計、優化和校核為一體的大型蒸汽熱壓縮器(TVC)設計技術。
8開發了大型多支座真空薄壁容器強度設計新技術。
9創新了大型MED工藝設計方案，開發 “多級串聯”、“多點抽氣”等新的工藝流程。
10掌握了大型MED蒸發器制造、安裝技術。
11國內率先掌握了大型低溫多效蒸餾海水淡化裝置運行維護技術。
大型火電廠高效空蒸復合冷卻技術解決了什么問題?
神華國神《大型火電廠高效空蒸復合冷卻技術研究》在國內首次應用高效空蒸復合冷卻技術，徹底解決了西北地區空冷機組夏季背壓高引起的機組限負荷以及大風天氣造成機組跳閘的隱患。
于我國西北地區干旱缺水，作為汽輪機的主要輔機，直接空冷凝汽器系統與水冷系統相比理論上可節水65%以上，無污染、不受水源限制，是我國西北地區火力發電廠近年來新興的蒸汽冷凝技術。
同時，我國西北內陸地區多屬于中溫帶干旱區，具有典型的大陸性氣候特征。冬冷、春旱、夏熱，晝夜溫差大，冬春季風沙天氣較多。加之設備會隨著使用年限的增長，系統真空嚴密性的降低、污垢熱阻的增加，致使直接空冷凝汽器的換熱性能的惡化，從而直接導致汽輪機背壓變幅較大、機組出力受限、煤耗率提高，凝結水品質降低，電廠熱經濟性降低等結果，嚴重時會導致直接空冷機組運行背壓驟升而造成機組跳閘停機，對于直接空冷機組比較集中的地區，將直接影響電網運行安全。而國內現有的直接空冷凝汽系統均存在夏季不能滿發的問題，解決的方法相對比較落后(如在管束上噴水或噴霧)且會帶來嚴重不良后果。
創新點是什么?
高效空蒸復合冷卻技術是一種“空”冷和“蒸發”冷相結合的冷卻技術。高效空蒸復合冷卻技術具有先進的顯熱+潛熱換熱機理、通過合理配置直接空冷與蒸發式冷卻單元，充分發揮直接空冷不耗水、蒸發式冷卻節水、運行背壓低等優點，有效地解決直接空冷的不足。

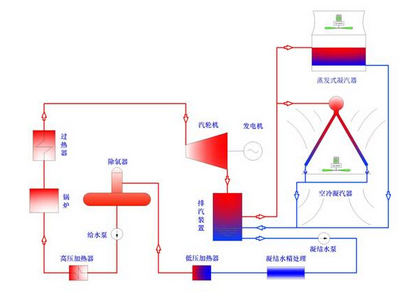

該技術主要通過蒸發式凝汽器來對機組的冷端系統進行增容改造，在直接空冷凝汽器基礎上增加蒸發式凝汽器，夏季作為尖峰冷卻裝置，作為降低背壓的優化措施。夏季氣溫較高時，運行蒸發式凝汽器，分流部分汽輪機排汽，可有效降低汽輪機排汽壓力，提高機組運行的安全性和經濟性;氣溫較低時，直接空冷系統和蒸發式凝汽器也可以聯合優化運行，同樣能提高電廠經濟性。
1根據汽輪機排汽冷凝行業特點和蒸發式先進換熱機理相結合，優化了與之適應蒸發凝汽器換熱模塊結構及設備整體性能。
2通過大量試驗測試，完成了換熱管內流速、阻力、管長三者之間關聯研究，創新了復合型工藝計算方法，形成了成熟的計算軟件。
3完成了直接空冷與蒸發式凝汽器尖峰冷卻裝置聯合運行參數模擬優化設計。
4完成新型抽真空系統結構設計，有效解決空冷與蒸發式凝汽器之間平衡問題。
