分布式結構是指將主機、數據采集分支器、高精度零序電流互感器這三部分組成的小電流接地選線系統分別安裝在主控室高壓配電柜，開關柜，電纜線上的構成方式。當發生接地故障時，零序電流互感器采集的信號經二次線路傳輸?shù)椒种?，分支器對零序電流互感器的信號進行預處理，處理完的信息再送選線主機，從而減輕主機的負擔，提高選線的時效性。

采用分布式結構，現場安裝靈活方便，可根據現場的實際情況確定分支的安裝位置，對現場環境影響小。同時將系統各功能模塊化，利于判斷所檢測的電力系統的運行狀況(不平衡電流大小)，利于技術人員現場調整接地系統的設置參數，同時也有利于系統本身的故障排查。

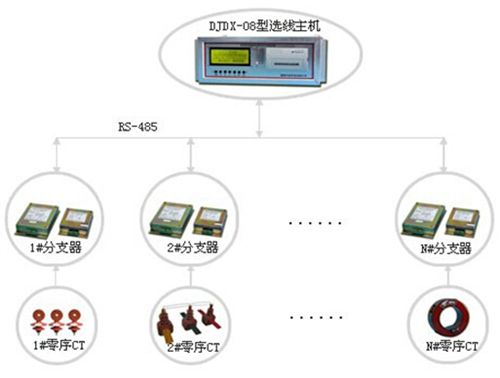

分布式結構示意圖如下：

科能公司自2001年成立之初即致力于小電流接地選線技術的研發，但是由于小電流接地選線是電力系統長期存在的一個技術難題，雖然公司也嘗試了基于多種選線理論的方法并開發出相應的選線裝置，但效果始終不太理想，選線準確率與國內其他廠家一樣，普遍在20%~40% ，不能滿足用戶的要求。

但是在2006年公司有了新的想法，既然每種選線方法都有一定的適應性，也有一定的局限性，何不采用一種綜合方法將各種方法的數據融合在一起從而提高選線的準確率和使其具有更廣泛的適應性呢?由于選線的特征變量與選線結果之間難以找到準確的數學模型，因此我們想到采用模糊理論的方法來完成這個數據融合。另外，為了更好更快地完成數據處理，我們想到了采用分布式結構，鑒于國內把小電流選線當做繼電保護裝置，對零序電流互感器精度要求不高的現狀，我們又開發了高精度零序電流互感器，從而更好地保證了選線效果。

在我公司2014年度以“分布式小電流接地選線系統”為課題的科技查新報告書中，經湖北省電力科技信息中心查新檢索國內知網數據資源系統的5個數據庫、國家電網公司數字圖書館的7個中文數據庫，共檢出相關文獻30篇，其中有8篇與本課題密切相關。雖然有關分布式小電流接地選線裝置、系統已有報道，但實際轉化成理想產品并投入現場應用的分布式小電流接地選線系統很少，選線準確率一直不高。但是檢索發現，國內并沒有綜合采用基波比幅比相算法、五次諧波算法、首半波算法、功率方向算法等多重判據模糊推斷綜合選線方法的研究。且采用主機，分支器，高精度零序電力互感器構成的分布式小電流接地選線系統也未見報道。因此，科能公司作為一家專業研制生產小電流接地選線系統的廠家，已牢牢站在了分布式小電流接地選線裝置的技術前沿。

采用自行研發設計的數據采集分支器，多CPU同時工作對零序信號進行預處理;自主研發生產變比為600A/1A的高精度零序CT為信號的采集提供了更高的保證，將科能公司的分布式小電流接地選線裝置選線準確率大大提高，在中性點不接地系統中的選線準確率保證98%以上，對于金屬性接地和瞬間間歇性接地都能夠準確選線。
