它能在數秒內從容處理一起供電線路故障，你感受到的只是家里的燈黑了一會兒，很快就又亮了。它就是國電南瑞配電/農電分公司(以下簡稱“國電南瑞配農電公司”)研發的配電自動化系統，具備快恢復、可自愈、波及范圍小等特點。這是未來對新型配電網的要求，也是打通智能電網“最后一公里”的關鍵點。

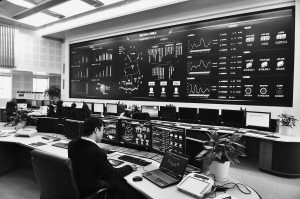

國電南瑞承建的揚州智能電網示范工程——揚州供電公司智能電網控制大廳。
線路出故障后 系統能在數秒內自動排除
6月24日，上海，大雨。電閃雷鳴間，雨水傾盆而下，導致某變電站出現接地短路故障，潮濕的線路將兩相短路擴展到了三相短路，變電站跳閘。這時，上海的配電自動化系統“察覺”到了線路的異常，開始自主動作：果斷將故障點與其他線路切斷，再合上聯絡開關，讓另一條正常線路給故障線路供電。
當配電自動化系統從容地做完這一系列動作的時候，上海居民家里的燈只是黑了一會兒，數秒后就又亮了。和居民一樣，配網運行人員也是“后知后覺”的。配電自動化系統正確動作后，才會將故障信息上傳至主站，配網運行人員才會看到系統剛剛處理了一項故障。
“把故障點隔離開，重新恢復供電。我們的系統主動動作，整個過程沒有人工參與，這就是全自動、智能化。”國電南瑞配農電公司副總工程師周捷說。
配電自動化系統能夠正確動作，靠的是強大的事故預想數據。研發人員設想出所有可能出現的線路故障情況并輸入系統，在出現類似故障時，系統才能對號入座，做出正確判斷。“系統應用之前，我們會將所有現實中可能出現的故障全部模擬并逐個測試。當然，還有系統本身異常的情況也必須想到，這樣才能保證系統在實際工作中不出意外。”周捷說，“各地電網拓?fù)浣Y(jié)構不同，故障種類也不同。按照上海電網網絡拓?fù)浣Y(jié)構，配電自動化系統的故障模擬類型多達81種。”
根據電網結構的不同，各地配電網的自動化程度也不相同，甚至相同城市、不同線路的自動化程度也不一樣。國電南瑞配農電公司配電主站系統部經理杜紅衛講述了一個真實的例子。
2014年夏季，杭州某220千伏變電站出現故障停運，變電站所帶的20多條線路隨之停電，涉及的客戶數非常多。通過配電自動化系統，多數線路以遙控操作的方式恢復供電，用時不到50分鐘。然而，在這20多條線路中，有兩條線路沒有實施配電自動化改造，搶修時間大大延長，用時3個小時左右。“后來，在此基礎上，我們幫助杭州供電公司研發了一款新的系統——大面積停電快速?gòu)?fù)電轉移系統，將杭州的搶修效率提高了10倍?，F(xiàn)在，杭州電網全站停電故障搶修基本5分鐘內搞定。”杜紅衛說。
定位系統如同“鷹眼” 準確定位故障點
技術人員檢查設備運行情況。
在2000年之前，城市的配電智能化率僅為5%，一條釣魚線甩到線路上都有可能導致大停電。“那時候，我們查找故障的方法很原始，就是一條線路一條線路地排查，費時費力，居民等待恢復供電的時間長。”周捷說，現在，通過配電自動化系統的故障定位系統，很快就可以找到故障點并恢復供電。
在配電網沒有實現自動化之前，電網如果出現故障，需要以下幾個步驟：搶修人員接到故障報告、尋找故障點、搶修、恢復通電，整個過程需要2~3個小時?，F(xiàn)在，前兩個步驟都省略了，恢復通電時間僅需兩三分鐘。
配電網故障定位系統如同“鷹眼”，改變了以往的粗放式管理方式，能夠?qū)崟r(shí)捕捉線路異常情況。管理人員在電腦前對線路的實時數據可以一目了然。故障發生后，不再需要工作人員到現場一一查找，系統能第一時間準確定位。不僅讓搶修有的放矢，還使整個配電網運行方式、設備狀況達到最優。
“最大程度縮小停電范圍”是配電網自動化系統的一大亮點。“以前，如果一條10千伏線路出現故障，這條線路周邊的居民小區就會全部停電。現在，線路某一點出現故障，只切斷與它相關的線路，其他線路仍然保持正常運行。這樣一來，受影響的客戶數就降到了最低。”周捷說。
“在迎峰度夏和迎峰度冬電網年檢的時候，利用配電自動化系統，通過合理的負荷轉換操作，還可以提高年檢效率和電網的管理水平。”杜紅衛說。
過去，配電網要達到上述要求幾乎是不敢想的。2009年，國家電網公司提出了建設堅強智能電網的發展目標，掀起了新一輪智能配電網建設高潮。目前，我國配電自動化的覆蓋率達到20%左右。然而一直以來，無論是國內還是國外，配電自動化產品的研發都沒有可借鑒的案例。國電南瑞是“摸著石頭過河”，邊研發邊總結，開發了一系列產品線，從選材、技術精度到可靠性均優于其他廠家。
目前，國內配電自動化工程建設中市場占有率最高、客戶口碑最好的主站系統，就是國電南瑞研發的OPEN-3200配電網自動化管理系統。該系統在我國70多個城市都有應用，在上海世博園、天津中新生態城、揚州智能園區等智能電網綜合示范工程，天津、杭州、成都、南京以及南方電網公司的中山、汕頭、玉溪等城市的相關項目中都得到成功應用，并在各項工程驗收、實用化驗收中取得優異成績。
智能終端 忍得了極寒扛得住高溫
技術人員在寒冬野外調試終端
就像兩軍作戰，雙方都會在戰線上安插哨兵以通風報信。配電自動化系統的主站也要通過線路上的“哨兵”才能感知線路運行情況。“哨兵”就是終端設備，它們分布在線路的各個重要節點上，將線路上的情況實時報告給主站。
配電終端到底長什么樣?很多城市的路邊都有電線桿，在電線桿一人多高的位置上，有一個金屬材質的方形盒子，盒子里就安裝著配電終端設備。線路開關通常安裝在金屬盒子的上方，終端可以控制線路的運行和斷開。在沒有安裝配電終端之前，需要工作人員爬到電線桿上操縱開關，控制線路的開合。
配電終端設備作為配電自動化的神經末梢，點多面廣，各地配電自動化普及程度差別很大，國電南瑞必須根據每個城市的不同配電網情況拿出最適合的配電網自動化解決方案。除此之外，配電終端還需克服不同戶外環境帶來的困難，在各種環境下長期運行穩定、可靠和易維護，能夠迅速處理事故，這是對配電終端最重要的考核指標。
“夏天，盒子里的溫度高達七八十?dāng)z氏度，冬天最冷時也達到零下幾十?dāng)z氏度。因此，配電終端的元器件選型非常嚴格，要能經受住零下40攝氏度的極寒和85攝氏度的高溫，溫差達到120多度。最北到滿洲里，最南到海南都有國電南瑞的配電終端，目前運行一切正常。”周捷說。
從前年開始，在OPEN-3200的基礎上，國電南瑞研發了D5200系統，整套系統的研發水平達到了整體國際領先。杜紅衛介紹，D5200一套系統可以支持接入3萬多個終端，一條線路一般只需要安裝5個終端。
未來，配電網發展日新月異，分布式能源快速發展，對配電自動化系統的要求將越來越高。“當配電終端安裝到足夠數量的時候，在分布式能源大規模接入的時候，我們可以運用大數據技術，發揮指揮中樞的作用，利用配電自動化系統來預測負荷曲線，優化運行，讓電網的運行和管理更加經濟化。”杜紅衛說。
