進入上世紀80年代后，潔凈煤氣化技術的研究取得了重大成果，與水煤漿和干粉煤為原料大規模、單系列、加壓氣化并實現了工業化，有利環境保護，成為煤氣化技術的主流。采用潔凈煤氣化技術，充分發揮我國煤炭資源優勢，大力發展和擴寬潔凈煤氣化產業鏈，成為當前及今后一段時間內我國煤化工行業的一個重要發展方向。

技術趨勢

潔凈煤氣化主要是將原煤轉化加工為粗合成氣，再通過氣體凈化獲得煤液化所需要的氫原料。早期的煤氣化大都使用塊煤和小粒度煤為原料制合成氣。進入上世紀80年代后，潔凈煤氣化技術的研究取得了重大成果，與水煤漿和干粉煤為原料大規模、單系列、加壓氣化并實現了工業化，有利環境保護，成為煤氣化技術的主流。采用潔凈煤氣化技術，充分發揮我國煤炭資源優勢，大力發展和擴寬潔凈煤氣化產業鏈，成為當前及今后一段時間內我國煤化工行業的一個重要發展方向。

本報告針對煤氣化技術相關專利進行檢索與分析，并結合相關報道對煤氣化產業進行分析，揭示煤氣化領域當前的技術特點，并對地下煤氣化技術進行深入分析，以期為該領域的科技決策和課題研究提供支持。報告中的國際專利數據來源于美國湯森路透科技公司(Thomson Reuters Scientific)數據檢索與分析平臺DII(Derwent innovations index)數據庫，利用關鍵詞設計檢索式，檢索時間為2015年3月10日，共計得到相關專利10822篇。所采用的主要分析工具為TDA(Thomson Data Analyzer)、TI(Thomson Innovation)和MSExcel。

1.煤氣化技術專利申請態勢分析

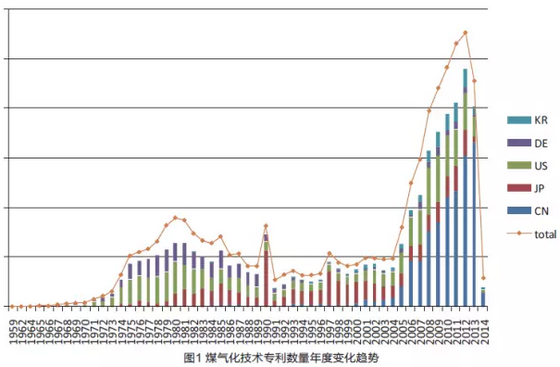

從圖1可以看到，煤氣化技術在上世紀七八十年代達到一個小高峰，隨后有所回落，到了2004年以后開始呈爆發式增長，其中我國的專利申請最為活躍，美國是最早開展煤氣化技術研究的國家，其次是前蘇聯和德國，日本自90年代以來申請量變化不大。

2.煤氣化技術區域布局分布

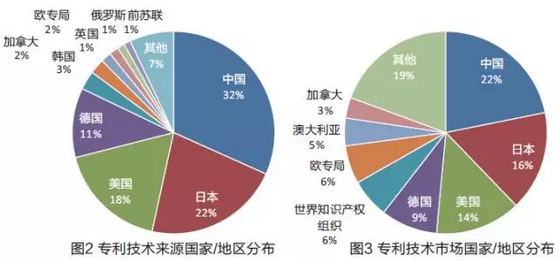

全球共有50多個國家/地區開展煤氣化技術的研究。從圖2和圖3可以看出，中國、日本和美國是煤氣化技術的主要技術輸出國，其技術來源比例均高于市場應用的比例。

關鍵技術

1.煤氣化重點技術布局分析

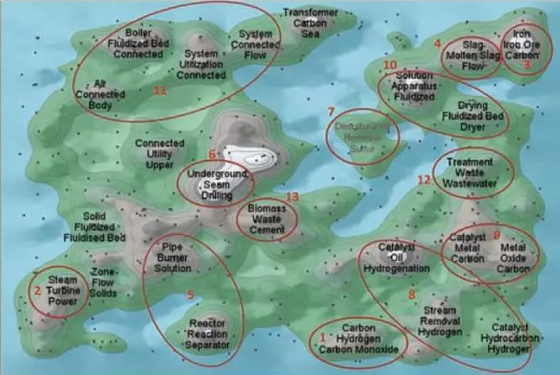

利用TI平臺的Thememap功能繪制的煤氣化技術的重點技術分布圖(圖4)，可以看到煤氣化專利申請的熱點主要包括以下幾個方面：(1)煤氣利用，包括①一氧化碳和氫氣合成氣、②煤氣化發電、③煤氣還原煉鐵等;(2)煤氣化工藝流程，包括⑤煤燃燒、焦分離、⑥地下氣化技術、⑧加氫氣化技術、⑨金屬催化、?生物質催化等;(3)過程控制及環保技術研究，包括④排渣除灰、⑦脫硫技術、?煤氣化廢水處理技術等;(4)氣化裝置/設備研究，包括⑩流化床技術、?氣化設備及部件等。

2.地下煤氣化關鍵技術布局分析

煤炭地下氣化是融合多學科的綜合性能源生產技術，涉及到地質水文學、鉆井技術、點火燃燒控制技術、生態環境保護技術等一系列技術，通過專利文本標引聚類的方法，地下煤氣化的技術主要分布在以下幾個方面(表1)：

從上表可以看出，氣化工藝、鉆井方法等與工藝方法密切相關的技術主要集中在90年代之前，而近幾年申請的專利技術多集中在完善技術細節(如過程工藝控制、地下氣化的輔助裝置/設備、點火技術、氣化爐設計等)和關鍵技術的外圍技術領域(如氣體回用、污染物控制等環保技術、監測技術、模擬測設及模型研究等)。

3.主要國家地下煤氣化技術布局

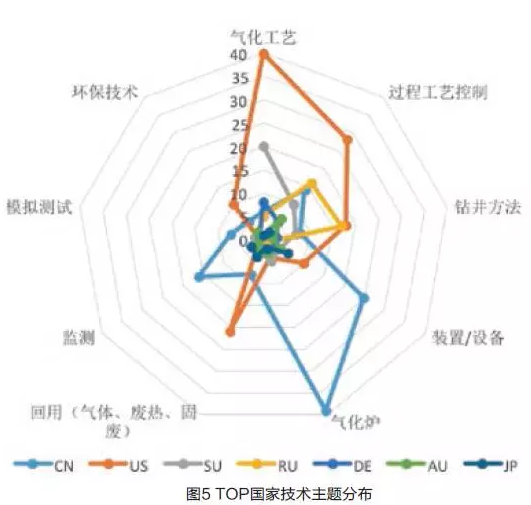

從圖5可以看到，美國的主要技術布局除了氣化工藝(多為90年代以前公開，但對目前進行的地下氣化項目具有啟示、借鑒意義)，還包括鉆井方法，以及近幾年主要集中研究的過程工藝控制(通風控制、電磁控制等)、氣體回用以及催化劑和環保技術等領域，特別是地面對地下氣化過程的控制研究。俄羅斯(及前蘇聯)的技術布局主要集中在氣化工藝(前蘇聯為主)和鉆井方法，近年來俄羅斯的專利技術多涉及氣化工藝過程控制領域。澳大利亞近年來的專利多圍繞氣化工藝改進(如氣化劑研究)和氣體回用技術(如煤氣利用等)等方面。德國的專利申請主要集中在上世紀七八十年代，主要技術方向為氣化工藝的研究;而日本的技術布局主要包括地下氣化的輔助裝置，以及監測技術(監控系統、測溫等)。中國專利的主要申請方向集中在氣化爐設計、氣化輔助裝置/設備、監測技術、過程工藝控制及通道構建等方面。

重要專利權人

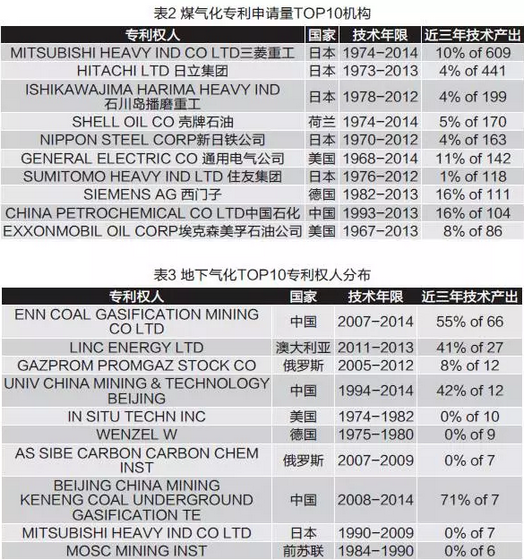

日本、美國和歐洲的企業在研發中具有領先優勢，其中日本企業最多，有三菱、日立、石川島播磨重工、新日鐵和住友等5家公司，我國的中石化集團也在前十位的行列當中，但是從各機構的技術年限來看，中石化的起步較晚，近幾年開始發力，而殼牌、住友和?？松梨诘纳孀銜r間較早，但是近年來的申請量呈下降趨勢，三菱、通用電氣和西門子近三年的申請仍較為活躍。

地下煤氣化領域的主要專利權人集中在表3列出的10位，可以看到我國新奧集團的表現最為突出，另外礦業大學和北京中礦科能煤炭地下氣化技術中心也有不錯表現，而國外的專利權人分布較為分散，除中國機構以及澳大利亞的林茨能源，其他機構多活躍在上世紀七八十年代。
