上海信然余熱回收及螺桿膨脹發電機組(煙氣、鍋爐、蒸汽等)開創中國節能減排新先河。

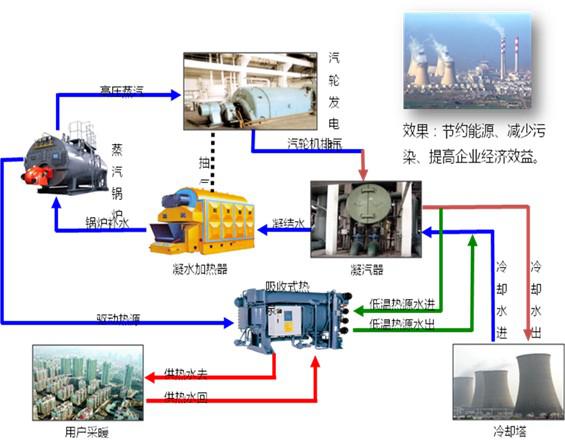

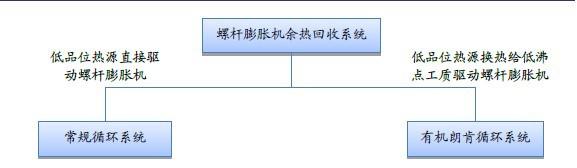

節能減排有廣義和狹義定義之分，廣義而言，節能減排是指節約物質資源和能量資源，減少?gòu)U棄物和環境有害物(包括三廢和噪聲等)排放;狹義而言，節能減排是指節約能源和減少環境有害物排放。按低品位熱源是否直接驅動螺桿膨脹機做功，可以將螺桿膨脹機發電系統分為常規循環系統與循環系統。 圖1、螺桿膨脹機余熱回收系統分類
常規循環系統又稱單循環系統，是將含熱流體直接引入螺桿膨脹機主機，由其推動主機膨脹作功，該類型系統較為簡單，適用于高溫高壓流體的能量回收。受膨脹能力限制，直接驅動螺桿膨脹動力機的熱源應用范圍為低于300℃的0.15～3.0MPa的蒸汽或壓力0.8MPa以上、高于170℃的熱水等。
非常規循環系統又稱雙循環系統，是將工質與含熱流體進行熱交換之后，將氣態的工質引入螺桿膨脹機主機，推動主機膨脹作功。對小于的0.1MPa的蒸汽或壓力0.8MPa以下、高于85℃的熱水可以采用二次循環有機工質螺桿膨脹機系統進行余熱回收。而對200度以上的煙氣可采用配余熱鍋爐的螺桿膨脹機組進行余熱回收。
非常規循環系統具有余熱回收效率高，系統簡單，不需要出口端真空維持系統等配套設備，密度大、膨脹機體積較小等優點。但是有機工質價格較高，一般一臺100KW的機型，所需通用環保制冷劑1噸左右，價格約為10萬元，約占系統價格的10%。
信然膨脹機與換熱器是循環系統的核心部件
位熱源換熱的蒸發器與熱功轉換裝備螺桿膨脹機。低壓液態有機工質經過工質泵增壓后進入蒸發器，吸收熱量轉變?yōu)楦邷馗邏赫魵庵?，高溫高壓有機工質蒸氣推動膨脹機做功，產生能量輸出，膨脹機出口的低壓蒸氣進入冷凝器，向低溫?zé)嵩捶艧岵⒗淠秊橐簯B(tài)，如此往復循環。

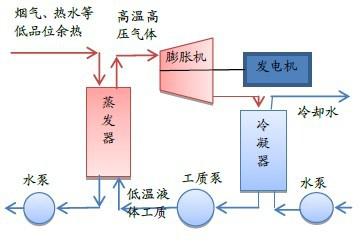

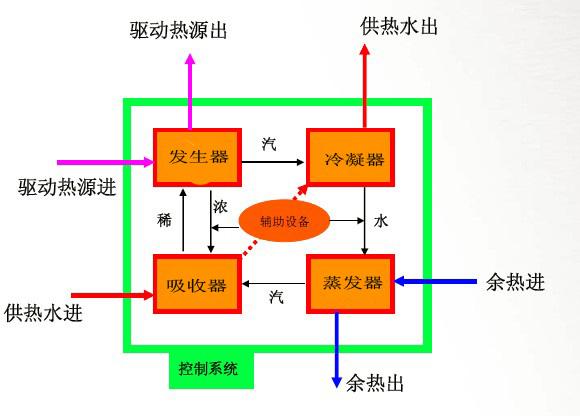

圖2、信然螺桿膨脹發電站系統原理圖

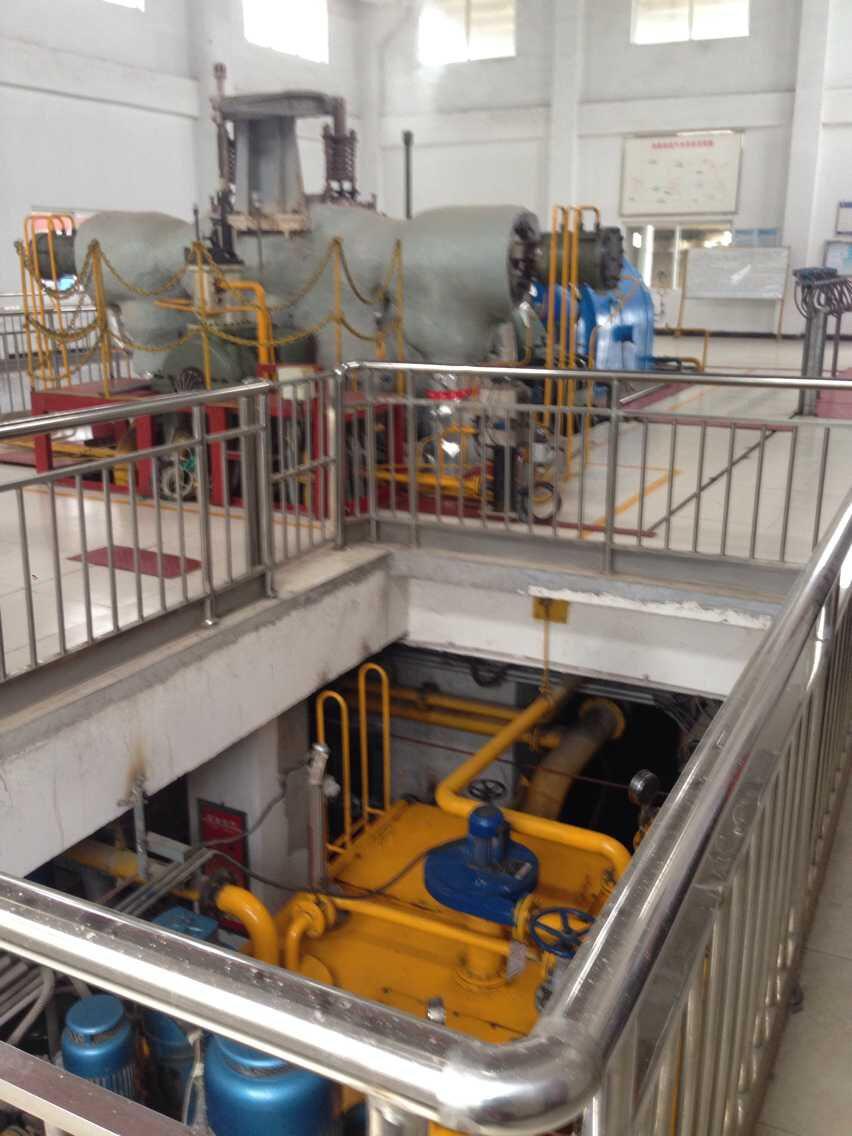

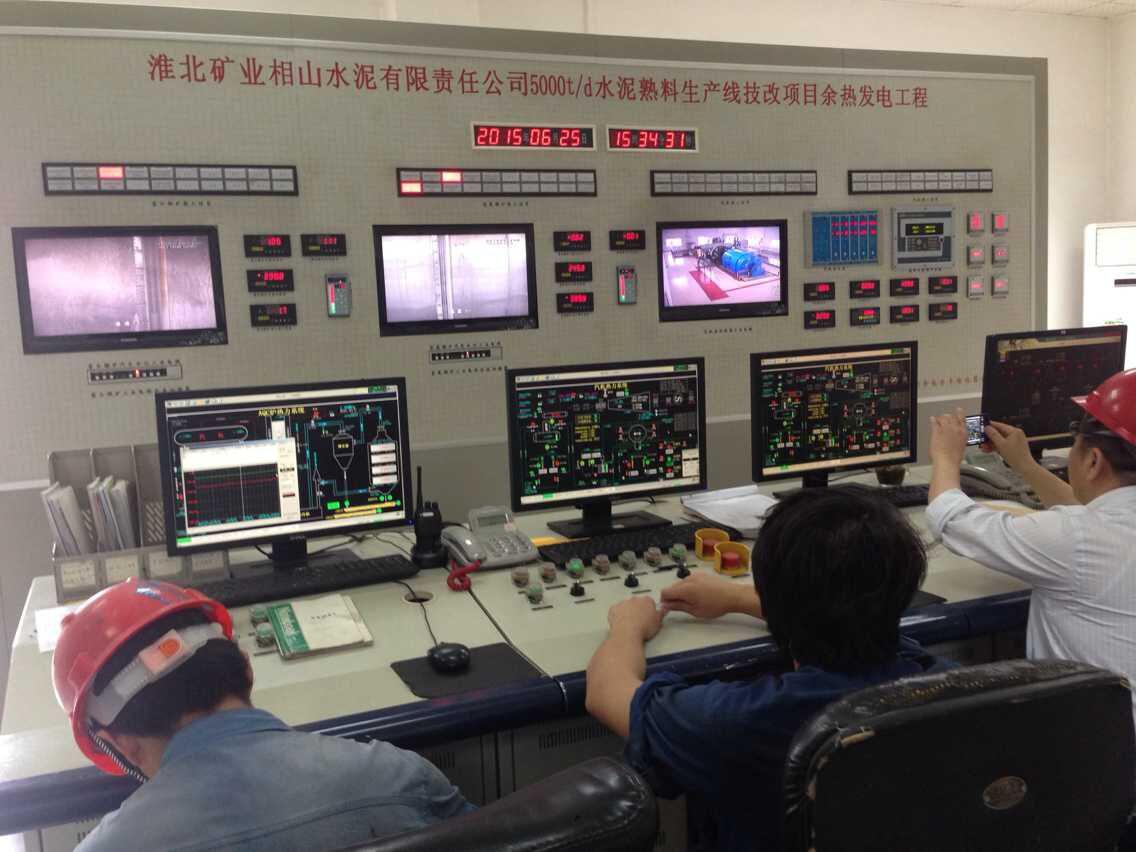

圖3、上海信然循環螺桿膨脹發電站
上海信然螺桿膨脹機發電系統在低品位余熱發電中優勢突出
目前國內余熱回收系統以余熱鍋爐+汽輪機所組成的低溫汽輪機發電系統為主。低溫汽輪機發電可利用的余熱資源主要是大于300℃的中高溫?zé)煔?，如玻璃、水泥等建材行業爐窯煙氣或經一次利用后降溫到400～600℃的煙氣，單機功率在幾兆瓦到幾十兆瓦。
此外通過余熱鍋爐或換熱器從工藝流程中回收大量蒸汽，其中低壓飽和蒸汽(1MPa左右)、熱水占有很大比例，除用于生產生活，還有大量剩余常被放散。利用螺桿膨脹發電機組可以有效回收這部分低品質余熱。該技術具有以下優點
可用多種熱源工質作為動力源，適用于過熱蒸汽、飽和蒸汽、汽液兩相混合物，也適用于煙氣、含污熱水、熱液體等，可以回收不同種類的工業余熱;當余熱熱源不穩定，參數變化時，機組效率表現穩定。螺桿膨脹機允許熱源壓力、流量在大范圍內波動(從10%至120%的范圍)，對機組效率影響不大;機內流速低，除泄露損失外，其他能量損失少，效率高;螺桿膨脹機還適用于高鹽份的強堿流體，能除垢自潔，因而對余熱流體品質要求不高，擴大了應用范圍;螺桿膨脹機的零部件少。螺桿轉子堅固，大修周期長，小修簡單，運行維護費用很低，運行不用盤車、不暖機、不會飛車，可以直接沖轉啟動，操作簡單，可實現無人職守，維修容易，不需要專門的專業技術人員，很適合工礦企業使用;可調速，作為動力機使用，如拖動給水泵或灰漿水泵，拖動風機，壓縮機可以根據要求靈活變速，使用方便。
上海信然螺桿膨脹機發電系統利用300度以下低溫余熱發電效率約8%-18%螺桿膨脹機屬于容積式膨脹機，受膨脹能力限制，螺桿膨脹動力機單機功率受限，多數在1000KW以下，主要用于300度以下，余熱規模較小的場合。一般將系統對外輸出機械能與低溫?zé)嵩此瑹崮艿谋壤Q為系統的熱功轉化效率，熱功轉化效率與熱源質量、換熱器換熱效率、螺桿膨脹機內效率、泵及管路損耗等密切相關，一般熱源溫度越高，流量壓力等越穩定，熱功轉化效率越高。對200度左右的熱源，螺桿膨脹機發電系統熱功轉化效率可達15%左右，如果品質更低一點，熱功轉化效率差不多8%-13%。

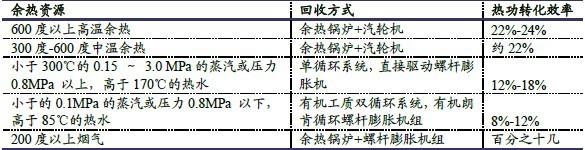

表1、余熱資源分級利用的回收方式及熱功轉化效率
