石墨烯：帶隙開口見光明
從石墨中成功分離出石墨烯已經有10年的時間。此前，采用石墨烯的元件存在兩大阻礙高性能的課題。
?。?）沒有可獲得大面積單晶石墨烯的工業合成法、（2）未確立獲得帶隙的方法。
關于（1），2004年從石墨中分離石墨烯使用的是通過膠帶轉印的“機械剝離法”（圖3）。雖然也獲得了直徑達1mm的石墨烯結晶，但難以利用該方法量產元件。
圖3：高品質石墨烯的制造存在課題
圖為制造高品質石墨烯存在的技術課題。機械剝離法無法確立量產技術，而CVD法一般會形成多晶石墨烯，存在各種特性低的課題。其他制造技術也大多不適合單晶石墨烯的大面積化。
另一方面，作為獲得大面積石墨烯的技術，CVD法取得了進展，2012年前后，韓國三星泰科公司等制造了30英寸的石墨烯薄膜作為透明導電膜，而索尼利用卷對卷方式制造了長100m的石墨烯薄膜。
但實際上，這些薄膜是直徑10n～100nm的微小石墨烯大量重疊形成的多晶，結晶方向也各不相同。即使可以作為透明導電膜使用，也遠未發揮石墨烯本來的特性。
讓少量結晶“長大”
最近，利用該CVD法也能獲得大面積單晶石墨烯的方法開始廣為人知。最重要的是用于催化劑的銅箔的品質。利用高品質銅箔，可獲得直徑約1mm的單晶石墨烯。
進一步增大單晶石墨烯直徑的方法有兩種（圖4）。（1）使多數石墨烯結晶的方向一致，讓邊界整齊相連、（2）大幅減少石墨烯結晶的數量，使一個結晶大幅成長。嘗試前者的是九州大學副教授吾鄉浩樹等人。采用后者的是美國德州大學奧斯汀分校的Rodney S.Ruoff等人。
圖4：成功地使少量結晶核增大
圖為面積較大的單晶石墨烯合成取得成功的兩種方法和結果。九州大學吾鄉研究室采用了使作為催化劑的銅箔的面方向一致的方法。而德州大學奧斯汀分校的Ruoff研究室為了讓結晶之間盡量不碰撞，采用了減少結晶核密度的方法。兩種方法的載流子遷移率作為基板上的石墨烯來說都非常高。（（b）由德州大學奧斯汀分校拍攝）
目前，從結晶尺寸來看，獲得了直徑約1cm的單晶石墨烯的Ruoff等人更勝一籌。吾鄉獲得的結晶直徑約為1mm，而且結晶間的邊界“以五元環和七元環連接，殘留著接縫”（吾鄉）。（2）具體來說就是通過向銅箔噴氧，使表面暫時氧化，從而難以形成石墨烯結晶的方法。這樣就能減少結晶間的沖突，使單晶大幅成長。
CNT已經制作出了55cm長的產品，Ruoff認為制造出直徑1m級的單晶石墨烯也只是時間的問題。不過，在使單個結晶生長的方法中，結晶變大需要相當長的時間。Ruoff等人使直徑增長1cm需要12個小時。如果把直徑擴大到1m，需要50多天。
工作性能超過硅
在開發高品質石墨烯的嘗試中，提高的不只是尺寸。電氣特性也大幅提高。
載流子遷移率方面，吾鄉制造的石墨烯在單結晶內為2萬cm2/Vs，在結晶間為1萬cm2/Vs，都非常高。Ruoff制造的石墨烯最大為3萬cm2/Vs。這些均是室溫下的值。
Ruoff等人2013年在柔性基板上制作了石墨烯晶體管，載流子遷移率為3900cm2/Vs，截止頻率為25GHz，獲得了超越以往CMOS技術的高性能。柔性基板上的電路性能低這種認識今后將不再通用。
不斷嘗試探索
關于石墨烯的另一個課題——沒有帶隙，很多研究人員試著進行了解決。雖然有了幾個“這樣的話就能具備帶隙”的理論，但目前在實現方法上都存在課題。
比如，制成稱為石墨烯納米帶（GNR）的細帶狀的技術。利用該方法的話，帶寬必須縮窄到5nm，否則就無法獲得充分的帶隙。另外，還發現了制成雙層石墨烯加載電壓的方法。不過，雖然理論上可獲得104以上的電流導通/截止比，而實際測量時只能獲得很低的值。
在石墨烯的研究人員中，有人認為難以為石墨烯打開帶隙，因此針對邏輯IC用晶體管等選擇了CNT。“尤其是在美國，CNT回歸的趨勢很明顯”（某石墨烯研究人員）。
偽帶隙亮相
在這種情況下，產業技術綜合研究所開發出了取代帶隙的技術（圖5）。即向石墨烯晶體管的溝道照射氦離子，制造一定數量的缺陷。這樣，就可以截?cái)嗍┥系碾娮恿鲃?dòng)，形成稱為“運輸間隙”（Transport Gap）的狀態。加載電壓電子就會流動。

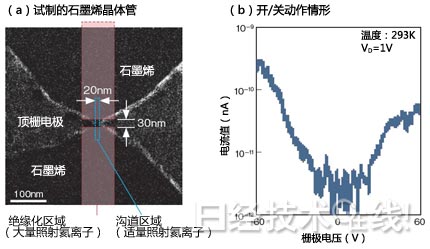

圖5：照射氦離子為石墨烯形成“帶隙”
本圖是在晶圓上形成石墨烯圖案，并將部分制成半導體型的技術。用氦離子顯微鏡向石墨烯照射氦離子，根據照射強度的不同，或形成半導體型，或形成絕緣體。利用該技術制造的石墨烯晶體管在室溫環境下，電流的導通/截止比實現了約100的開關性能。（圖和照片由產業技術綜合研究所提供）
這雖然不是本來的帶隙，但效果相同。電流的導通/截止比在室溫下約為100，在-73℃下為2萬5400，作為石墨烯晶體管來說比較高了。另外還具備在石墨烯上形成圖案時可以使用氦離子顯微鏡的優點。
利用雙層石墨烯進行“半金分離”
利用單層CNT分離半導體型和金屬型（半金分離），手性也可以選擇，同樣，石墨烯如果是雙層石墨烯，好像也可以選擇半導體型和金屬型。
日本東北大學電氣通信研究所教授末光真希等人開發出了在硅晶圓上形成雙層石墨烯圖案的同時，可控制半導體型和金屬型的性質的技術。
末光等人以前就一直研究在硅晶圓上形成立方晶（3C-）SiC薄膜，然后進行熱分解形成2～3層石墨烯的技術。
雙層石墨烯根據上下層的重疊方法的不同，分為有帶隙和沒帶隙的情況（圖6）。利用對硅上的3C-SiC薄膜進行熱分解的方法在硅（111）面上形成的雙層石墨烯為半導體型，在其他硅面上形成的雙層石墨烯為金屬型。末光等人發現，通過硅（100）晶圓表面的蝕刻形成傾斜面的話，傾斜面會變成硅（111）。

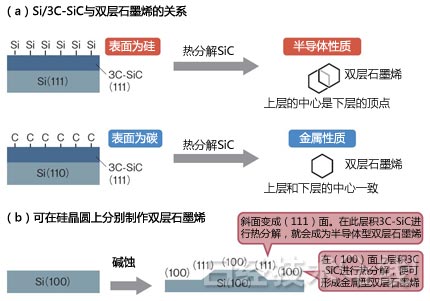

圖6：可形成半導體型和金屬型雙層石墨烯圖案
日本東北大學末光研究室開發的、在硅晶圓上的目標位置分別制作半導體型和金屬型雙層石墨烯的技術。
據末光等人介紹，通過使石墨烯在用作布線時保持硅（100）的狀態，用作半導體時將表面變成硅（111），有望使雙層石墨烯形成半導體型和金屬型圖案。（作者：野澤 哲生，日經技術在線！供稿）
