氫的利用，此前一直都以使用燃料電池發電的方法為中心。但最近，在城市燃?xì)庵谢旌蠚?，將其用作火力發電的燃料，或者把氫轉換成甲烷等化學燃料的動向越來越活躍。具有代表性的項目就是德國推進的“P2G（Power To Gas）”項目。城市燃?xì)庀嚓P(guān)的能源公司以及想以天然氣為燃料的汽車廠商都在進行探討。
該項目的背景源于德國可再生能源導入量的擴大。德國打算2022年之前全面廢除核電，擴大可再生能源的比例。2012年，可再生能源在德國總發電量中所占的比例達到了22％，2020年計劃將其提高到35％，2030年進一步提高到50％。
其中，風力發電的導入量集中在風力條件良好的德國北部地區，但電力需求集中在產業較多的南部，但連接德國南北地區的高壓輸電線容量不足，無法輸送，出現了不得不減少輸出的情況。
為此，德國E.ON和Greenpeace Energy等能源公司利用風力發電的剩余電力電解水生成氫，然后提供給現有的燃?xì)夤艿谰W(wǎng)絡。在利用剩余電力的同時，通過在城市燃?xì)庵刑砑託?，預計可削減硫氧化物（SOX）和氮氧化物（NOX）等有害物質的排放。
把利用風力發電剩余電力生成的氫用于熱電聯產的項目也已經啟動。例如，位于德國勃蘭登堡州普倫茨勞的風力發電公司Enertrag從2011年10月開始把風力發電的電力并入電網，而且還啟動了氫生成設備。3臺2MW風力發電設備（合計為6MW）發電的電力基本全部并入電網，在夜間等電力需求低，有剩余電力時，通過電解水制造氫儲藏起來。
比較有趣的是，把儲藏的氫與通過生物質制造的甲烷等可燃性氣體（生物燃?xì)猓┗旌虾笥糜跓犭娐?lián)產單元這種做法。熱電聯產單元發電的電力并入電網，廢熱用于區域供暖。部分氫還提供給柏林市內等的燃料電池車（FCV）和氫發動機車的加氫站。
不把氫直接混合到城市燃?xì)庵?，而是利用氫制造甲烷的做法也越?lái)越活躍。其中利用了從氫和CO2中制造甲烷和多種碳化氫的反應過程。其出發點是利用氫還原CO2制造CO和水的反應，稱為“逆向轉移反應”。
■逆向轉移反應nH2＋nCO2 → nCO＋nH2O在CO中再次混合H2，通過甲烷化反應大量合成甲烷。
■甲烷化反應CO＋3H2 → CH4＋H2O
在德國，Solar Fuel公司建設了利用光伏發電和風力發電的剩余電力、水及大氣中的CO2，通過甲烷化反應制造甲烷的工廠，已經開始推進驗證實驗（圖5）。2009年運行了利用可再生能源的25kW試制品，以40％的效率成功制造了甲烷。

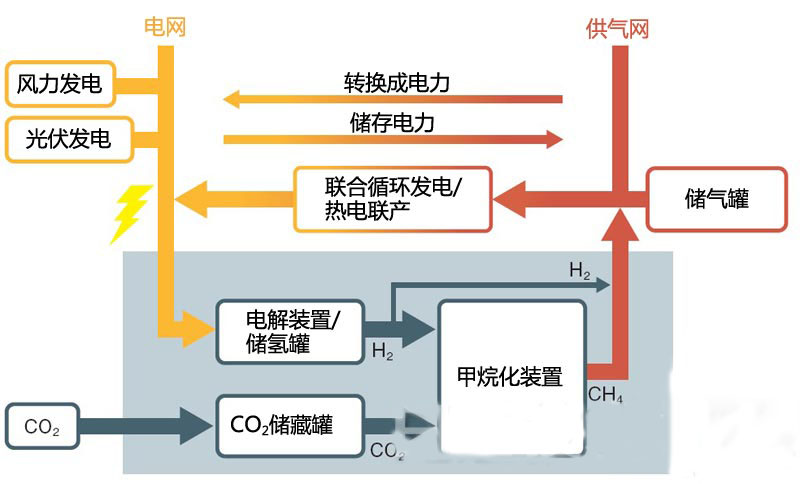

圖5：利用可再生能源合成甲烷
Solar Fuel公司在利用可再生能源的電力、電解水生成的氫，以及空氣中的CO2制造甲烷的工廠中，推進了驗證實驗。
2013年把規模擴大到了20MW，計劃實現商用化。該公司打算將制造的甲烷直接供應給天然氣管道網?？芍苯永贸鞘腥?xì)獾幕A(chǔ)設施，而且城市燃?xì)庥型麑?shí)現零碳化。
源自氫的甲烷提供給CNG車
打算把源自氫的甲烷用于壓縮天然氣（CNG）車，使CNG車實現零碳化的是德國奧迪（圖6）。該公司2013年6月啟動了制造甲烷的工廠，利用以6MW的設備電解水生成的氫來制造，2013年秋已開始全面投入使用。該公司把這種合成甲烷稱為“e-gas”。

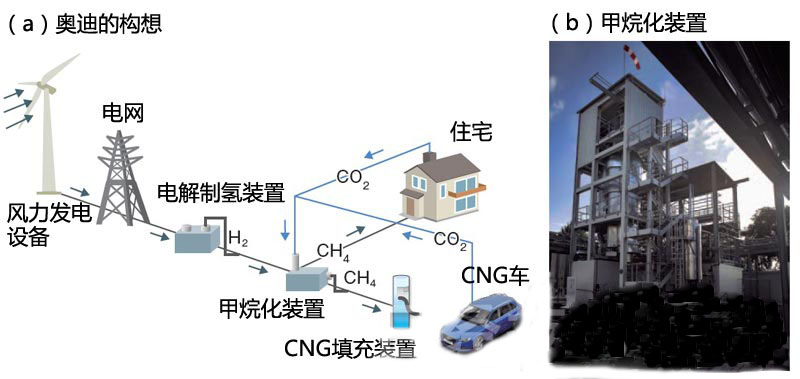

奧迪開始致力于零碳化舉措，利用源自可再生能源的氫生成甲烷，供CNG車使用，以實現零碳化。2013年6月啟動了每年可生產1000噸甲烷的工廠 （b）。
e-gas工廠建于拜恩州英戈?duì)柺┧兀瑩碛忻磕曛圃?000噸甲烷的生產能力。這是奧迪與德國ETOGAS公司和德國MT-BioMethan公司的共同業務，得到了裝置廠商Solar Fuel的協助。e-gas制造工廠毗鄰生物燃?xì)庵圃旃S，作為原料的CO2可以利用生物燃?xì)夤S的廢氣，而制造甲烷時的廢熱則可以用于生物燃?xì)夤S。
奧迪2013年3月上市了新款CNG車“A3 Sportback g-tron”，面向該車優先銷售e-gas工廠制造的甲烷。另外，制造的甲烷還計劃供應給公共燃?xì)夤艿谰W(wǎng)。
不僅是德國，美國也在美國能源部（Department of Energy）的主導下啟動了利用源自可再生能源的氫制造化學燃料的項目“Eelectrofuels Program”。特點是，在組合氫與CO2的基礎上，還采用微生物制造液體化學燃料。沒有利用上述甲烷化反應那樣的化學反應，而是利用了通過微生物生成甲烷和丁醇等的過程。目前尚處于基礎階段，不過在CO2的固定化方面受到了關注。
還有望與CCS組合
如上所述，如果能用氫和CO2制造化學燃料和化學品，將來在化石燃料枯竭時，CO2可能會成為非常寶貴的碳源。
2020年以后，全球?qū)㈤_(kāi)始實施CCS（carbon dioxide capture and storage），回收CO2儲藏在地下和水中。而氫領域也將試著通過天然氣田和煤田對化石燃料進行改質和氣化以制造氫，并開始大量運輸和供給。因此，通過CCS儲藏的CO2與氫組合使用的方法有望形成一項業務。（記者：藤堂安人）
