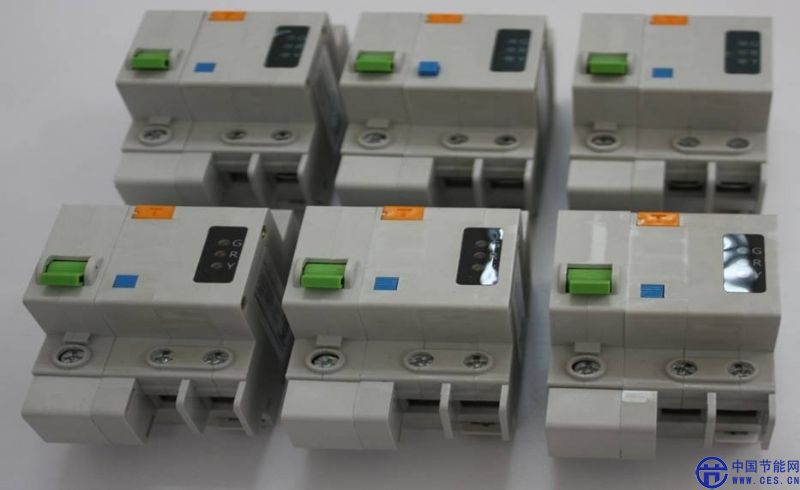

在低壓配電網絡中，故障電弧斷路器是有效控制電氣火災的有效方式，傳統的低壓斷路器可以實現選擇性保護，具有一定的電流分?jǐn)嗄芰Γ痪哂袡z測電弧故障的功能，在一些場合起不到故障電弧保護作用。為了攻關這一技術難題，甘肅電器科學研究院、天水長城成套開關股份有限公司等單位聯合攻關，研發了“新型電弧故障斷路器及檢驗測試平臺”。

電弧故障檢測裝置測試平臺

該成果依托甘肅電科院國家高低壓電器質量監督檢驗中心和國家智能電網輸變電設備質量監督檢驗中心等科技創新服務平臺。解決了故障斷路器以電弧故障的電流波形為基礎，兼顧電弧故障的電壓波形，避免了配電線路保護的誤動或拒動，提高了裝置的可靠性。采用研發的高次諧波頻譜分析檢測裝置，能夠有效檢測負載并聯和串聯電弧事件，通過對負載電流波形和諧波特征向量差異的檢測分析，作為故障電弧的檢測技術依據。同時，該成果具有集電弧故障、漏電故障、短路故障、過流故障、過壓故障檢測功能于一體的優點，用于檢測線路產生的故障電弧，并能及時切斷電源，避免電氣火災的發生。符合IEC 62606—2013與JB/T11681—2013標準要求，“插頭式電弧故障保護開關” 標準已列入甘肅省質量技術監督局2014年度地方標準制訂計劃。

該成果填補了對供電系統中電氣線路及用電設備發生的故障電弧進行實時在線檢測技術的空白，使得電弧檢測、故障信號識別得以實現，達到電弧故障保護要求，避免了電氣火災發生而保證生命財產的安全，應用于家庭、民用建筑、工業早期消防等領域電氣火災的預防。
