冷凝鍋爐的最大優勢在于節能，工作時吸收了煙氣中的顯熱和潛熱而降低煙氣溫度，其熱效高達107%左右。那配什么樣的采暖末端可以讓系統更加節能呢？下面博諾安小編給您詳細介紹對比：
大家知道，冷凝壁掛爐在45度低水溫或輸出功率較低的兩種工況下熱效率最高。

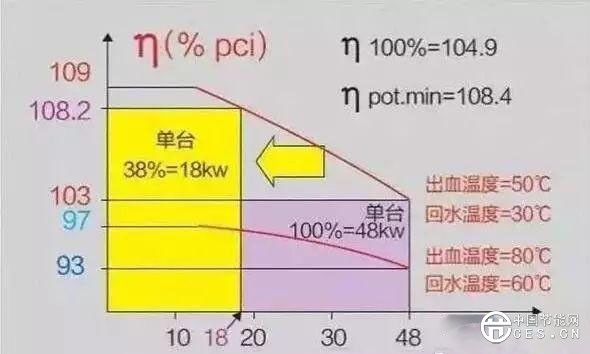

上圖兩條紅色曲線表示50℃出水30℃回水和80℃出水60℃回水的效率曲線。冷凝爐水溫在50-30℃時熱效率是109%-103%；在80-60℃時熱效率是97%-93%.與普通壁掛爐差不多。

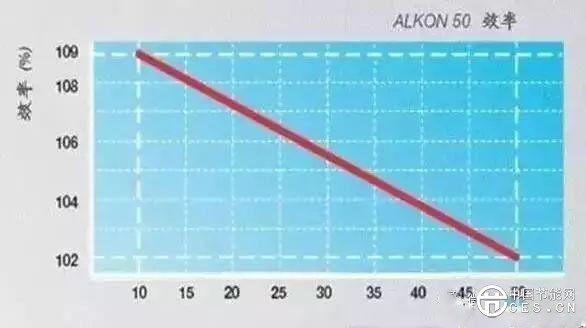

下圖紅色線則表示50KW冷凝爐輸出功率從10KW到50KW熱效率曲線。10KW效率是109%.50KW效率是102%，說明冷凝鍋爐輸出功率越低熱效率越高。
冷凝爐水溫在50-30℃時熱效率是109%-103%；在80-60℃時熱效率是97%-93%.與普通壁掛爐差不多。10KW效率是109%.50KW效率是102%，說明冷凝鍋爐輸出功率越低熱效率越高。
末端方面，地暖水溫須控制在60℃以下，否則地暖管使用壽命會大幅衰減；暖氣片水溫須控制在75-85℃之間，否則房間采暖溫度就不夠熱，所以南方用冷凝爐配高溫暖氣片就衰減了寶貴的節能價值。
根據以上熱源和末端的溫度與熱效率對比數據，可以得出冷凝壁掛爐在南方配地暖末端是比較合適的！
下面分析南方流行的三種不同地暖末端在45℃水溫下的應用對比數據：
1、普通濕式地暖末端：
采用Dn16等較大直徑地暖管.保溫板反射膜.鋼絲網卡釘固定并用豆石水泥回填澆注而成.必配房間溫控器。房間地板區總成厚度10公分，45℃水溫地板面溫度約23度，房間溫度較低，水阻力小每回路可鋪14平方左右。優點是地磚面溫度舒適.初投資略低；缺點是地板區不夠熱.升溫慢白天不能關.存在向下熱損失使用費較高.占地面層高。
2、干式地暖末端：
采用鋁板型溝槽干式地暖模塊嵌入Dn16地暖管構成，表面直接鋪地板或水泥貼地磚，標配鍋爐溫控器。房間地板區總成厚度5公分，45℃水溫地板面約25度，水阻力小每回路可鋪15平方左右；優點是地磚面溫度高舒適.升溫快褪溫適中白天可以關.地面絕熱使用費相對低.夏季空調更涼快.不額外占地面層高；缺點是房間地板區溫度略低.初投資略高。
3、毛細管地暖末端：
采暖塑料板或溝槽保溫模板嵌入Dn10毛細地暖管組成，用水泥抹灰找平后鋪地板或水泥貼地磚，必配房間溫控器；房間地板區總成厚度10公分，45℃水溫地板面溫度約25度，水阻力大每回路鋪5平方左右。優點是地磚面溫度舒適；缺點是房間地板區溫度略低.升溫慢白天不能關.存在向下熱損失使用費相對高.占地面層高，回路多施工繁瑣.初投資較高。
通過以上45℃水溫在南方地暖應用數據對比，發現目前三種不同地暖末端用于冷凝爐均存在房間地板區溫度不夠熱或系統不夠節能的現象！這是地暖業主關心的第一需求問題！主要原因在末端！
如何解決南方冷凝壁掛爐地暖系統的舒適節能問題呢？下面博諾安小編給您介紹一個非?？茖W(xué)的改進方案：
低溫冷凝爐配13管全鋁板干式地暖高效末端，可輕松解決房間地板面溫度30度，地磚面溫度更舒適，讓冷凝爐地暖使用更加節能便捷，讓夏季空調更加涼快省錢，還能保護地板防潮防霉變等系列問題！
為什么冷凝爐要用13管全鋁板干式地暖高效末端呢？
因?yàn)樗疁卦?5℃時鍋爐熱效率高達107%，要提高低溫水下地暖末端的散熱量需用全鋁板高效傳熱和散熱，眾所皆知鋁板導熱系數是水泥140倍以上，45℃水溫用普通16管鋁板地暖模塊很難提高房間地板區表面30度的問題（45℃水溫散熱量只有110W左右）；而低水溫用水泥回填層做導熱介質，既很難解決房間地板區厚層水泥鋪地板的表面溫度問題（只有23度左右），又無法解決厚層水泥蓄熱帶來的向下傳熱損失問題，更無法解決房間地面厚度問題；而用10毛細管水阻力過大，壁掛爐循環泵揚程低很容易造成氣堵；
所以，經多方案測試對比，要達到低水溫130W以上散熱量，每平方需用10米管道，為避免管道折彎設計啞鈴型彎頭模塊，最終選擇13管全鋁板干式地暖末端的優化方案，水阻力小每回路可盤12平方左右，地板表面可達30℃左右，地磚區表面溫度可達32度左右，和16管普通壁掛爐干式地暖數據幾乎一樣，這多好！
全鋁板干式地暖高效末端另外一個好處是讓夏季空調更舒適節能！大家都知道冷空氣比重較大，會下沉于地面，夏天空調冷量遇水泥地磚容易被吸收，而干式地暖模塊相當于地面絕熱保溫層，冷量遇干式地暖模塊不被吸收，這樣就阻止了空調冷量被水泥吸收，減少了夏季空調向下傳冷損失，這一點尤其適合以中央空調為主的廣大南方家庭！
地暖差異化體驗房結果也是這樣的，干式地暖房間的空調夏天會更舒適涼爽！
簡而言之：冷凝壁掛爐配全鋁板13管干式地暖高效末端，既可保障冬季地暖舒適溫度，又可讓夏季空調更加涼快、還長期節能40%左右燃?xì)怆娰M(fèi)和保護地板防潮霉變，一舉四得！按南方現有階梯氣價和峰谷電價計算，相對普通爐暖氣系統而言，20年可節省兩倍以上冷凝爐地暖系統初投資，相當于盈利性投資。如臥房采用快裝電地暖，夜間關閉鍋爐可大幅降低燃?xì)赓M(fèi)，這就是冷凝鍋爐干式節能地暖水電聯動的優化配置方案！
