電網是電能的重要輸送通道，電網自身節能降損是我國節能工作的重要組成部分。目前我國電網結構存在兩頭薄弱的問題，即特高壓骨干網架薄弱、配電網薄弱。在加快特高壓骨干網架建設的同時，要解決配電網薄弱問題。由于配電網點多面廣，線路結構復雜，損耗比較大，占電網損耗的50%以上，其節電空間明顯。自1998年農村電網建設和改造工程實施以來，我國農村電網薄弱狀況雖得到明顯改善，但隨著農村經濟的快速發展，對農網的供電能力和供電質量提出了更高要求，建設具有堅強、智能特征的結構合理、技術實用、供電質量高、電能損耗低的新型農網迫在眉睫。

根據目前電網現狀及國家相關政策要求并結合公司業務發展戰略，在2014年中旬由格蒂電力公司、西安交通大學電氣學院的相關專家教授組成技術團隊與佛山綜合能源有限公司開展交流并在配網節能優化項目上達成共識，并在2014年9月決定在清遠市開展配網節能優化系統工程項目。

清遠市作為廣東省面積最大的地級市，地域面積大且地形復雜。配電網分布差異大，有城市配電網、工業園區配電網、山區配電網等，且小水電比例高，由于水電存在豐水期和枯水期，且地區用電峰谷差率高，在改善配電線路的供電可靠性和經濟性方面存在較大空間。清遠市供電局作為本次項目的業主單位，配電網投資較少，線路和配電臺區損耗較高，電網智能化、自動化程度不高，很多操作仍以人工為主，節能設備配備不完善，存在功率因數低、變壓器非優運行、三相不平衡、末端電壓低的情況，通過本項目的實施可以有效提高配電網實時運行監控水平，提高配電網的節能效果，提高供電質量,提高故障搶修的工作效率。

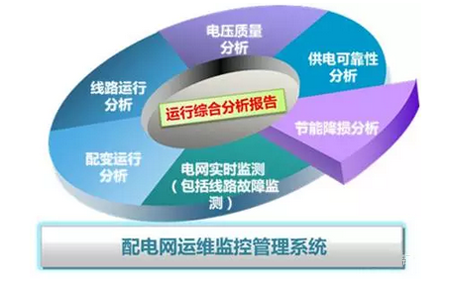

針對清遠市配網存在的諸多問題我們經過前期縝密的調研，通過項目組同事的共同努力相互協作,我們最終確定了項目實施方案，決定在清遠供電局清新分局通過加裝無功補償一體柜解決配網目前存在的功率因數低、變壓器非優運行、三相不平衡、末端電壓低的情況。同時結合配網節能管理系統，軟硬結合，標本兼治，實現清遠配電網線路、臺區的實時運行監測、節能監測分析、故障監測和報警，系統性的解決清遠配電網運行維護中存在的顯著問題。配網節能平臺主要由線路運行分析、配變運行分析、電壓質量分析、供電可靠性分析、節能降損分析、配電網故障實時監測以及配電網運行綜合分析報告等功能組成，如下圖：

無功補償裝置集無功自動優化、電壓平衡、遠程通訊、用電信息采集、供電質量監控、臺區狀態監測及負荷分配等多種功能于一體，能夠綜合治理“低電壓”、“低功率因數”等問題，降低臺區變壓器及線路損耗，滿足未來對臺區信息化管控的需求，實現配電網自身的節能降耗。

通過加裝無功補償一體柜不僅降低了線路和配電臺區的損耗而且提高了配網監測的信息化程度，利用我們部署的配網運維監控管理平臺可以對線路、配變的運行情況、負載狀況、節能情況、故障節點進行實時的監測和分析，以更加高效的方式幫助供電局精確掌握電網運行情況，并能夠為之后的配電網改造提供決策依據。

通過無功補償減少線路輸送的無功功率，能有效降低線路的損耗，以達到節能的目的。目前清遠項目已經安裝無功補償一體柜共計60臺，線路故障指示器9套，結合項目前期調研以及后期加裝無功補償設備后的運行數據進行節能效果分析，我們發現對功率因數低于0.85、平均無功功率大于20kvar的變壓器進行低壓側無功補償，降損率在0.4%—2%之間，節能效果顯著。

圖六 無功補償柜工程安裝

線路故障指示器主要用于在線監測及檢測配電線路故障、線路負荷電流，可以分析配電線路故障點，輸出線路負荷電流。根據清遠局配網線路供電半徑大、線路長、巡檢難度大、雷擊頻繁等的特點，我們篩選了多家產品進行了試裝，最終選定了適合清遠配電網特點以及具有高準確度故障告警的故障指示器產品，并完成了故障指示器與配網節能平臺的接口。系統主要是通過檢測故障電流判斷故障所在的出線端、分支段和區域;當有故障發生時，故障指示器通過GPRS網絡及VPN專網傳遞信息給配網節能平臺，配網節能平臺實時生成各種線路故障拓撲圖形，并給出準確的故障研判，同時發送故障信息通知巡檢人員。運行巡檢人員根據收到故障信息迅速鎖定故障區域并趕赴故障點，提高了巡檢、搶修的工作效率，縮短了故障停電時間，提高了供電可靠性。

通過清遠項目的實施，我們公司在配電網節能優化領域積累豐富的現場工程施工經驗和配網業務知識;同時根據清遠配電網的實際運行情況，開發并逐步完善了適應配電網運行管理實際工作要求的在線監測節能系統平臺，打造了一支具備電氣知識、工程施工和軟件實施經驗，并精通無功補償原理和設備運行機制的綜合性團隊。通過與制造廠家的合作，結合我們公司的清遠現場實踐經驗，推出了一款公司自有的故障指示器產品，并順利通過了國家電網公司電科院的產品檢驗和注冊備案工作。

根據廣東清遠項目的試點效果結合近期國家能源局印發配電網建設改造行動計劃(2015—2020年)，我們需要在后期智能配電網建設方面注重自動化、智能化以及節能環保設備，促進配電網智能化的進一步提升，為打造資源節約與環境友好型社會做出貢獻。

在市場方面，通過清遠項目的積極開拓和探索，我們在南網區域已經具備了較為豐富的市場資源，后期在南網區域內著力推進配電自動化和智能用電信息采集系統建設，實現配電網的可觀可控。同時大力布局新能源、分布式電源及電動汽車、充電樁等多元化負荷發展趨勢，積極參與售電側改革，以售電側改革為契機，全方位推進工廠側能效、工業園區能效、微網接入、分布式能源運維等工程項目，推動公司在南網區域新能源業務的全面發展。
