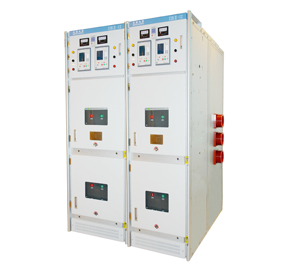

ZZKⅡ-12系列智能型雙層式開關設備是我公司自行研制開發的一代新產品。系三相交流50Hz的單母線分段系統的成套設備，作為接受和分配3-12kV系統的電能和對電路實行自動控制、監測及事件記錄。廣泛應用于電力系統各類變電所以及發電廠、工礦企事業高壓配電作出線柜使用。該系列雙層式開關柜可配用彈簧機構的VS1-12真空斷路器，也可配用永磁機構的VS1-12/M型真空斷路器，還可配用VED4-12真空斷路器，具有結構設計合理、保護性能好、分斷能力強、動熱穩定性好、互換性強、使用維護安全方便等優點。
■ 正常使用條件 1、環境溫度：上限+40℃，下限-35℃（允許在-45℃時儲運）； 注：凡超出上述要求范圍的，由用戶與制造廠協商確定。針對特殊場所，如地下變電所、無人守值變電所等運行不良的情況下，室內應增加恒溫降溫除濕設備，改善產品運行使用條件，確保設備安全可靠的運行。 |
|
■ 技術參數
|
序號 |
項目名稱 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
12 |
|
|
2 |
額定電流 |
A |
1250、1600、2000、2500、3150 |
|
|
3 |
額定頻率 |
Hz |
50 |
|
|
4 |
額定短時耐受電流（4s） |
kA |
20、25、31.5、40 |
|
|
5 |
額定峰值耐受電流 |
kA |
50、63、80、100 |
|
|
6 |
絕緣水平 |
1min工頻耐壓 |
kV |
42 |
|
雷電沖擊耐壓(峰值) |
75 |
|||
|
7 |
防護等級 |
|
IP4X |
|
■ 技術關鍵點
●開關柜采用了雙層式布局，內部設計了一系列聯鎖，以確保安全和正確的操作。
●雙層設計，一臺開關柜滿足了兩臺出線柜的基本功能。
●配備溫度、濕度自動熱對流通風散熱、內部故障防爆等功能。
●可配VS1-12，VED4-12等多種真空斷路器,及各種型號的自動化保護裝置，適用范圍廣、可靠性高、實現免維護。
■ 外形結構圖

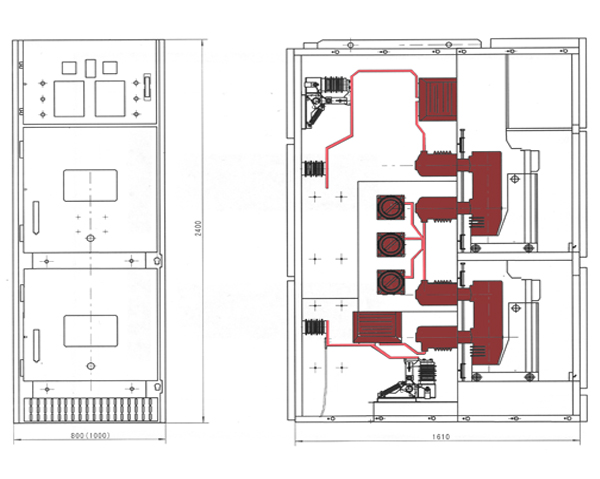

ZZKⅡ-12型開關柜外形尺寸圖
