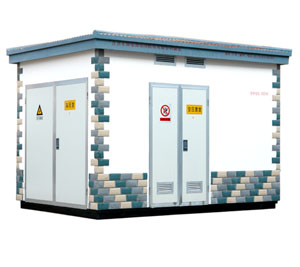

| ZBW-40.5(24)(12)系列組合式變電站是一種將中壓開關設備、變壓器、低壓配電設備組裝成一體的成套性產品。它作為城市住宅小區、中小型工廠、礦山油田等用電部門的配電設備,具有成套性強、體積小、結構緊湊、可靠性高、現場安裝工作量小、安裝調試周期短，以及可移動等特點。適當改變其外形和顏色,使之與環境相適應,還可以起到美化環境的作用,是目前城鄉土建變配電站的替代產品和城網建設、改造的新型成套設備。 |
|
■ 使用條件
1、周圍空氣溫度：-35℃～+40℃；
2、海拔高度不超過1000m；
3、戶外風速不超過35m/s；
4、地震水平加速度為0.4m/s2，垂直加速度為0.2m/s2；
5、安裝在無火災爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
■ 技術參數
高壓開關設備
|
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
kV |
40.5(24)(12) |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
1min工頻耐受電壓 |
kV |
95(65)(42) |
|
4 |
雷電沖擊電壓 |
kV |
185(125)(75) |
|
5 |
額定電流 |
A |
630 |
|
6 |
額定短時耐受電流 |
kA |
20kA/2s |
|
7 |
允許溫升 |
K |
65 |
|
8 |
噪聲水平 |
db |
≤55 |
低壓側
|
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
V |
400 |
|
2 |
額定電流 |
A |
100～3150 |
|
3 |
額定頻率 |
Hz |
50 |
