響應國家環保政策要求，華能白山煤矸石發電有限公司新建2×330MW循環流換床鍋爐采用SNCR技術完成脫銷系統的安裝、調試及投入運行，實現DCS集中控制，脫銷綜合效率達到90%以上，是一個非常成功的環保設施應用案例。
1.前言
華能白山煤矸石發電有限公司2×330MW新建CFB鍋爐脫硝改造工程采用選擇性非催化還原煙氣脫硝技術，深度響應國家環保政策，以節能減排、高效環保立項，并致力于創建環保示范電站為目標。本文以該項目的實際應用為背景，對選擇性非催化還原(SNCR)技術實踐進行淺顯論述。
2.正文
2.1 SNCR技術的選擇
CFB鍋爐燃燒本身既是一種低NOX燃燒技術，自身脫硝效率可達40%～60%，導致CFB鍋爐出口NOX濃度較低，燃燒優化后能進一步降低NOX排放濃度，再通過SNCR工藝，綜合脫硝效率可達到90%左右，CFB+燃燒優化+SNCR，投資成本經濟合理，脫硝效率滿足國家法規要求，工藝成熟，安全可靠。
SNCR還原技術是用尿素作為還原劑噴入爐內與NOX進行選擇性反應，不用催化劑。還原劑噴入爐膛溫度為850～1150℃的區域，還原劑(尿素)迅速熱分解成并與煙氣中的NOX進行反應生成N2 、CO2和H2O，該方法是以爐膛上部分離器及尾部煙道為反應器。
尿素還原NOX的主要反應為：
NO+CO(NH2)2 +1/2O2→2N2+CO2+H2O
還原劑的反應高效溫度范圍稱為溫度窗。最佳溫度區一般為 850～1100℃。而CFB鍋爐特有的結構，有助于煙氣和噴入還原劑的均勻混合，這主要是旋風分離器的強烈混合作用。循環流化床鍋爐屬于低溫燃燒，其爐膛出口溫度一般在850～1000℃區間內，在SNCR工藝高效“溫度窗”內;燃燒后的煙氣經過分離器，在分離器內劇烈混合且停留時間超過1.5秒，為SNCR工藝提供了天然的優良反應器。
2.2 以SNCR技術完成脫硝工藝實施
SNCR脫硝系統進行模塊化設計，主要由尿素溶液儲存與制備系統、稀釋和計量分配單元、噴射系統、自控系統所組成。
作為還原劑的固體尿素，被溶解制備成質量濃度為 50%的尿素溶液。尿素溶液經輸送泵輸送至稀釋模塊前，與稀釋水按一定比例混合后，被稀釋為合適濃度的尿素溶液，在噴入爐膛之前，再經過計量分配裝置的精確計量分配至每個噴槍，最后經噴槍噴入爐膛，進行脫硝反應。

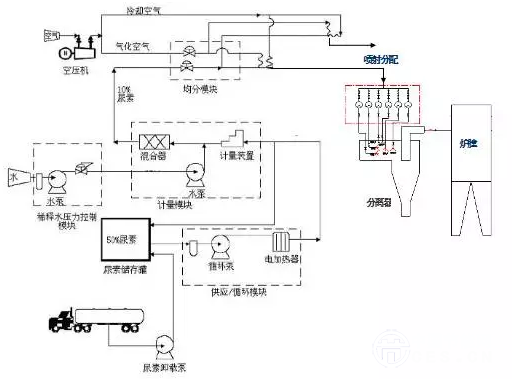

脫硝工藝系統示意圖
2.2.1 尿素的儲存、制備系統
尿素用汽車袋裝運輸或罐車運輸至廠區。通過卸料泵或提升機送至料倉，料倉的尿素原料給入溶解罐，溶解罐內尿素與系統凝結水通過攪拌混合成均勻的50%尿素溶液。
50%尿素溶液通過一用一備的耐腐蝕循環泵泵入兩臺尿素溶液儲罐。運行中要保證尿素溶液溫度不低于結晶溫度(50%尿素溶液結晶溫度為16.7℃，尿素溶解是吸熱反應，50%尿素溶液配置會導致溶液溫度約下降57.8℃，如水溫控制不當會有大量尿素結晶沉淀析出)，適量加熱可以避免尿素溶液過飽和。
2.2.2 稀釋和計量分配系統
儲罐里的尿素溶液用高壓頭耐蝕多級離心泵通過管道輸送至爐膛頂部稀釋裝置旁。在泵出口布置有緩沖器以保護離心泵并使系統壓力穩定。再用由凝泵出口引來的凝結水減壓后將高濃度尿素溶液稀釋至適當濃度。尿素溶液的濃度根據噴入點的流速、煙溫、NOX濃度等參數試驗確定，在確保高脫硝效率的前提下盡可能的減少噴水量。
稀釋比例和噴射量調整由控制系統來完成，溶液在混合器混合均勻后進入流量分配模塊。
噴射區計量模塊用于精確計量和獨立控制到鍋爐每個噴射區的反應劑(尿素溶液)流量。該模塊采用獨立的化學劑流量控制，通過區域控制閥與控制器的結合，為復雜的應用情況提供所需的高水平的控制。該模塊連接并響應來自機組燃燒控制系統、在線NOX、O2、逃逸氨的控制信號，自動調節反應劑流量，對NOX水平、鍋爐負荷、逃逸氨濃度、燃料或燃燒方式的變化做出響應，打開或關閉噴射區或控制其質量流量。每一個區子模塊可相互獨立地進行運行和控制，該特性允許隔離每個子模塊進行維修且不會嚴重影響工藝性能或總體的NOX還原效果。
通過計量分配系統，可以實現流量自動控制。系統啟動前現根據CFD模擬數據預設每個噴嘴流量(開關調門)，投運后在現場根據測試結果進一步優化調整，系統投運后用調試數據修正自控參數以確保高效脫硝和低氨逃逸量。
霧化吹掃風量的調節與控制與噴嘴流量調節控制方式相同。冷卻空氣的量保證噴嘴的冷卻需要即可。
2.2.3噴射系統
每個噴射器有三個進口，分別為尿素溶液、霧化吹掃風、夾套冷卻風。
根據鍋爐現場條件，噴射器的布置分為四個區域，每臺旋風分離器前水平入口煙道為一獨立區域。每個區域噴射器交叉布置在入口水平煙道兩側。分離器前噴入的還原劑在分離器內劇烈攪動后均勻混合;因煙氣在分離器停留時間在1.5S以上，確保了反應時間;經優化調整后噴嘴處至尾部煙道煙溫可長時間穩定在860～950℃，可以確保SNCR反應發生在較適宜反應溫度窗內。
2.3 脫硝系統控制功能
2.3.1 尿素溶解控制
溶解罐調節控制回路調節凝結水系統來的工藝水量，維持適當?shù)囊何灰匀芙饽蛩?通過控制回路啟停加熱蒸汽，保證尿素溶解，啟動前水溫介于70～80℃間，水溫合適后自動開啟攪拌，制備合格的尿素溶液輸送至儲存罐。
2.3.2 計量、分配模塊
噴射區計量模塊是一級模塊，用于精確計量和獨立控制到鍋爐內每個噴射區的反應劑濃度。該模塊采用獨立的還原劑流量控制，通過區域壓力控制閥與就地控制器的結合，實現靈活穩定的劑量控制。
計量模塊設計4個獨立的子模塊，每個子模塊控制6個噴射器。
2.3.3 空氣控制和吹掃
控制調節壓縮空氣系統壓力，維持適當?shù)撵F化空氣壓力，通過壓力控制閥維持每組分配模塊的調節設備的空氣壓力，當噴射系統還原劑供應故障發生后，自動實現壓縮空氣吹掃和冷卻。
2.3.4 DCS主控單元集中控制
脫硝系統自動調節由DCS來實現，主要采集的數據點為鍋爐出口煙氣NOX含量、稀釋用耗水量、尿素溶解流量、輸送泵入口、出口壓力、壓縮空氣壓力、噴射區尿素溶液流量等。控制設備包括尿素溶液變頻輸送泵，尿素溶液輸送壓力調節閥、稀釋水壓力調節閥、分離器配槍流量調閥。
脫硝系統自動調節的主要任務：
1、調節分離器噴入的還原劑量，保證鍋爐煙氣中NOX值滿足設計及環保指標的要求。
2、實現制備、稀釋、計量分配及噴射過程的自動控制，減輕值班員的勞動強度。
脫硝系統自動控制主要由兩部分組成，即溶劑制備自動控制部分和噴射自動控制部分。

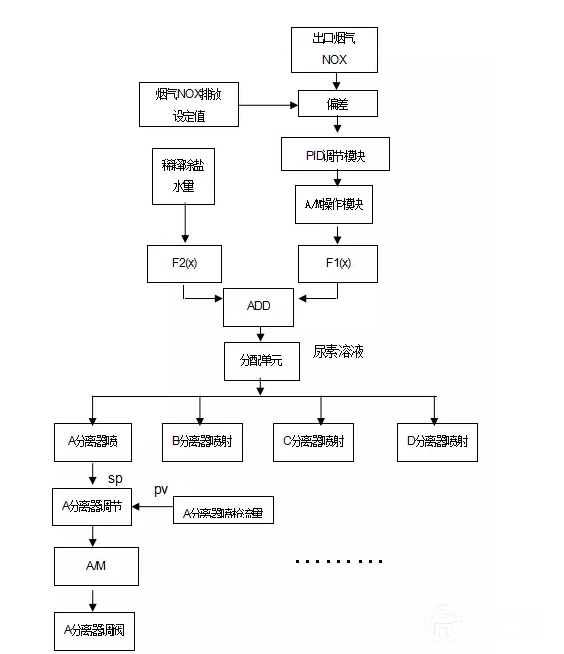

兩部分并不相互獨立，通過值班員設定煙氣NOX定值，與實測的鍋爐出口的排放值的偏差送至PID調節單元，實現偏差調節，在通過動態試驗確定的溶液和稀釋水的匹配函數關系式實現進入鍋爐前尿素溶劑總量控制。
噴射自動控制單元接受總?cè)軇┝坎⑦M(jìn)行分配，分離器反應區按比例進行匹配，匹配原則是根據反應區溫度場情況由值班員進行設定，力求最佳反應效果，分離器調節按分配的溶劑量為定值進行控制，通過實測的噴槍流量實現內閉環，實現了統一協調的脫硝自動控制調節。

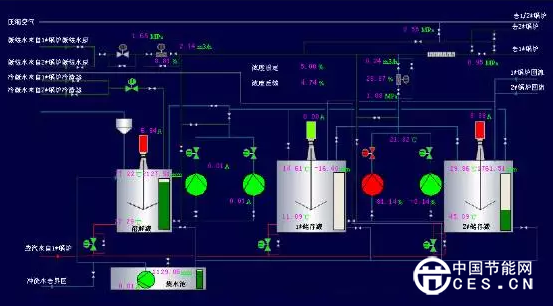

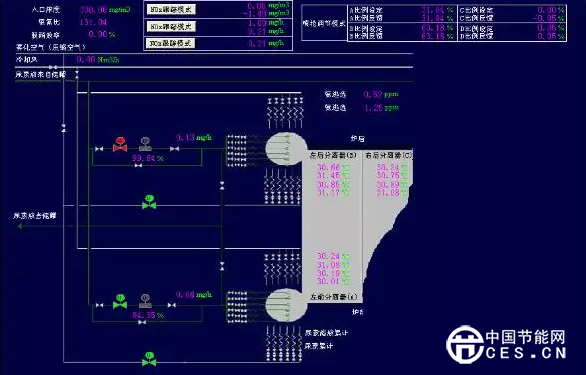

通過系統邏輯編程、調試，實現所有控制區的設備集中控制，在DCS操作界面監視SNCR系統運行參數，遠程控制循環模塊、計量模塊、各噴射區域流量分配及顯示重要的報警和聯動條件，并與鍋爐運行狀態協調動作，保證了系統投入的及時性?？刂栖浖梢员O(jiān)視和存貯SNCR系統的運行和數據作出的響應，并這些數據貯存起來以備將來分析，經過系統調試及對各不同工況數據的整理，對相關控制參數進行進一步優化，即可實現全過程的自動協調控制，完全滿足了環保排放標準要求。
3.SNCR技術應用體會
針對CFB鍋爐的特點，通過燃燒優化取得一定的效果，充分應用SNCR技術，進行的脫硝工程建設，NOx排放濃度可穩定保持在95mg/Nm3以內，脫硝效率可達到環保要求，本項目的實施，是國內同類型機組脫硝改造工程的首例，其投資運行成本低，占地面積少，建設工期短，是目前較適合我國國情的脫硝技術的最佳選擇。
