田灣核電站含油廢水處理系統是該電站的重要配套工程，擔負著處理核島及常規島區所排放含油廢水的任務。其設備主要安裝在BOP南區污水處理站含油廢水處理廠房內，該廠房為磚混結構，面積約150m2(包括除油調節池面積)，工程總造價約40萬元，其中設備造價約30萬。
設計布置了兩套含油廢水處理設備，每套設備的處理能力為15m3/h，單套系統可獨立運行，互為備用。含油廢水經過該套設備處理后直接達標排放，分離出的廢油收集至廢油箱，定期清理。
1、含油廢水的來源及特點
1.1含油廢水的來源
本項目含油廢水的來源為：(1)汽輪機、發電機及補水泵的油系統，以及汽輪機廠房內的凝汽器泵房油系統;(2)柴油發電機組、燃料及潤滑油系統;(3)有可能發生油噴濺和泄漏的房間地面排水;(4)應急排油以及室外變壓器雨水坑的雨水;(5)電纜房間以及阻燃電纜的電纜通道等滅火后排水。
1.2 含油廢水的特點
(1)油種類多：包括有潤滑油、各類機油、盡緣油(如變壓器油、電纜油)等。
(2)水質水量變化大：電站運行時油質量濃度不高，即油≤100mg/L;懸浮物為SS≤200mg/L;大修時，油質量濃度較高，達1000mg/L以上，懸浮物濃度也較高。正常工況下，含油廢水最大日排水量為100m3;極限情況(電器廠房火災)，含油廢水最大日排水量為160m3，最大小時排水量為50m3。
2、工藝流程及出水排放標準
2.1 工藝流程
含油廢水處理系統設計工藝流程見圖1。
廢水首先進進格柵以往除廢水中的漂浮物，再匯人調節池，以調節水量和均化水質，后由潛污泵提升至同向流隔油池，往除廢水中的分散油，而后通過加壓泵提升至高效油水分離器，深度除油，分離后的油進進廢油箱，出水則達標排放。
2.2 出水排放標準
出水水質達到《國家污水綜鈉瞰標準》(GB8978--1996)一級標準：SS≤30mg/L，油類≤5mg/L。
3、主要設備及構筑物
3.1調節池
主要用于調節水量和均化水質，為鋼混結構，有效容積為160m3，設計水力停留時間為24h，池內置提升泵及回流設施，單套系統設提升泵2臺(1用1備，Q=17m3/h，H=8.0m，N=1.6KW。
3.2 同向流隔油池
主要用于往除廢水中的分散油。其原理為油水在斜板中向上流的過程中，由于油水密度差，油浮在水面上，靠斜板底面，水在下面，這樣通過一系列的集水設備，使下面的水流出設備外，油浮于設備上方。油通過集油管，流人濃縮池中，濃縮后排出，從而達到油水分離的目的。
該套設備由江蘇鵬鷂團體有限公司提供，型號GYT—15(共2臺)，規格尺寸1.7m×l.05m×l.6m，Q235鋼制。
特點：處理效率較高(對含油廢水含油濃度較高時，即含油質量濃度≥1000mg/L時處理效果較好)、處理量大、無能耗、無運行用度、自動運行、維護簡單、占地面積小等。
3.3 高效油水分離器
廢水經螺桿泵加壓進進油水分離器，首先經前級過濾裝置過濾，降低廢水懸浮物后進進粗粒化處理和吸附聚結處理。該處理裝置將強化重力分離、粗?；⑽骄劢Y(jié)處理工藝過程有機地組合在一鋼質圓筒形整體結構中，與輸液泵、過濾器組合成處理裝置。含油廢水'>含油廢水經親油性濾芯過濾，油粒在濾芯上吸附聚集成大油滴上浮至集油腔，定期排出，出水則排放。
該套設備由江蘇鵬鷂團體有限公司提供，型號GJSZ—15B(共2臺)。配套4臺螺桿泵(型號為1G58—1—Ⅱ，功率為7.5kW)，2臺進水泵，2臺反沖洗泵，以及功率為6.0kW的電加熱裝置。
特點：該套設備具有結構緊湊、占地少、安裝調試簡單、全自動運行、維護治理簡單、分離效率高、能耗低等優點;同時，由于其處理工藝充分利用了重力分離特性因素，因此，對各種處理難度較高的含油廢水'>含油廢水工況具有較廣泛的適應能力，完全適用于不含表面活性劑的各類機油、盡緣油、潤滑油、動植物油及部分重油等油品的含油廢水處理。
3.4運行控制
該套含油廢水處理系統控制采用PLC作為中心控制器，主要控制提升泵、高效油水分離器進水泵、反沖洗泵以及高效油水分離器等裝置的自動運行。提升泵自動相互切換，在12h內交替運行。
4、運行中出現的題目探討
4.1節能方案改進
實際運行表明，由于含油廢水的原水含油量較低，同向流隔油池處理效果不明顯，且含油廢水經過泵2次加壓提升至油水分離器中，增加電耗，不經濟。因此，決定在調節池與加壓泵間增加一套真空引水器的輔助管路系統，該系統的進水管引自調節池出水管則接人到加壓泵進水管上，即該套系統不經過同向流隔油池，是原工藝的一種旁路補充，對原工藝無影響，其工藝流程變更見圖2。
當含油廢水的含油量較低時，可采用該輔助管路系統，即直接用加壓泵把含油廢水通過該系統送至前級過濾器，減少一級泵提升，達到了運行節能的目的;當含油廢水含油質量濃度>1000mg/L時，則可采用原設計工藝。
4.2 螺桿泵運行噪音及震動偏大
設備運行時，高效油水分離器螺桿泵運行噪音及震動偏大，嚴重影響設備運行及四周工作環境。
(1)分析原因：水泵安裝存在一些缺陷，如水泵基礎不是獨立的，且未加減震墊，水泵進出口管路為硬性連接等，勢必造成水泵運行噪音及震動偏大。對上述缺陷進行相應技術改造后，水泵運行噪音及震動有一定改善。但是，運行一段時間后，水泵噪音及震動又偏大，因此，水泵本身必存在質量題目。
(2)采取措施：廠家現場檢查啟動該水泵后，決定更換水泵。水泵更換完畢后，再啟動水泵，噪音及震動正常，運行一段時間后，噪音及震動仍正常。
5、結語
(1)本系統采用了物化方法(“隔油+粗?；蛛x工藝”)來處理核電站'>核電站含油廢水，即選用高效油水分離器作為油的終極處理手段，其中，隔油采用同向流隔油池裝置，粗?；蛛x則采用高效油水分離器裝置。實際運行表明，其完全滿足出水排放標準油類<5mg/L)的要求，同時，該系統具有工藝簡單、全自動運行、占地面積小、投資省和運行維護用度低等優點。
(2)經濟分析。本套系統運行用度較低，主要用度為電耗，分析設備用電消耗如表1所示。

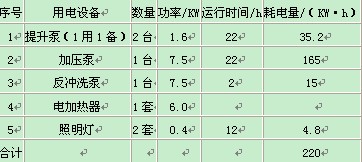

表1設備用電消耗
注：加壓泵及提升泵停運時，反沖洗泵啟動，反之則相反;電加熱平時基本不開啟，故不考慮。
以上按1套設備24h連續運行考慮，則處理水量為360m3，每m3廢水處理耗電量0.61KW•h，按0.52元/(KW•h)計，耗電費0.32元/m3。采用節能改造后的方案運行(提升泵及隔油池不運行)，則每m3廢水處理耗電量0.51KW•h，按0.52元/(KW•h)計，耗電費為0.27元m3。
(3)該系統自2003年8月投進運行以來，經過必要的技術改造后，各設備運行工況較好，日均勻處理含油廢水量達100m3，廢水中油類及懸浮物均在油水分離器中被有效往除掉(往除率穩定在85%-95%)，系統出水水質符合《國家污水綜合排放標準》(GB8978—1996)一級標準要求。
