現代電網中敏感性負荷越來越多，保障其用電的正常安全有極其重要的意義。敏感性負荷供電的電能質量相關問題有：影響設備對電壓暫降敏感度的因素，一些常用設備敏感性的機理分析，電壓暫降耐受能力的標準等。文章講訴了解決敏感性負荷供電質量的技術措施以及國標GB/T 30137《電能質量電壓暫降與短時中斷》的貫徹問題。有助于專業人員對敏感性負荷的認識和相關電能質量問題的處理。

0、引言

隨著國民經濟和科技的快速發展，個人計算機、可編程邏輯器件、可調速驅動裝置、交流接觸器等用電設備大量的投入使用。這類設備構成了電網中的敏感性負荷，其特點是對電壓暫降十分敏感，往往幾個周波的電壓暫降或供電中斷都會導致設備跳閘，造成嚴重的損失。

實際上，負荷的敏感度是指提供給負荷的電能質量不良時負荷承受干擾仍能正常工作的能力，這種能力越低，敏感度就越高。分析這類設備受電壓暫降影響的機理，研究其影響因素、相關標準和技術措施等對于更好地避免事故發生，保障正常用電有著重要的意義。

1、設備對電壓暫降敏感度的影響因素

影響設備對電壓暫降敏感度的因素是多方面的，這些影響因素有：

1.1設備本身的特性

這也是設備敏感度的主要因素。不同類型設備不但對電壓暫降的敏感機理(下節作進一步分析)不同，敏感度往往差別很大，甚至同類型但不同廠家生產、同類型同一廠家生產但不同時期產品(經過技術更新)對電壓暫降的敏感度也可能相差甚遠。

1.2電壓暫降的發生特性

同一設備對于不同類型的電壓暫降及其暫降深度的反應是不同的。暫降的持續時間、對稱與否、暫降是否伴隨有相位跳變，甚至?xí)航蛋l(fā)生的起止時刻的相位角都將引起不同的暫態過程(發生在電壓過零點附近的擾動要比發生在電壓峰值點附近的擾動造成的影響要小)，不同的暫降有效值變化曲線引起的危害對某些用戶設備也可能是不同的。另外，不少暫降是連續重復發生的，即在一個電壓暫降發生之后的很短時間內會發生另外一個暫降，敏感設備可能能夠承受第一個暫降，但卻不能承受第二個暫降，這是因?yàn)閮纱螘航档拈g隔時間太短以致設備在第二次暫降發生時還沒有從第一次暫降的影響中恢復到正常穩態。

1.3設備的運行狀態

這包括暫降發生前后設備運行的電壓水平、負載情況、設備是否處于穩態等。系統電壓不可能時刻都保持額定電壓不變，在設備正常電壓范圍內，暫降前電壓越高，設備對暫降的敏感度就越低，反之亦然。這是因?yàn)殡妷旱母叩蜎Q定了能量存儲的多少。如果暫降前電壓剛好等于設備能夠正常運行的最小電壓，那么設備對幅值低于此最小電壓的暫降將沒有任何承受能力。

1.4生產過程的需要(設備伺服對象的要求)

生產過程(設備伺服對象)對設備的運行狀況要求越高，敏感度就越高。比如，可調速驅動裝置所驅動的過程對電動機轉速和轉矩的變化范圍要求很嚴格，當發生暫降時，驅動裝置本身可能是“正常工作”的，但所驅動的過程卻可能認為是“不正常”的，是不能接受的，這時仍然認為設備對電壓暫降是敏感的。

2、常用的電壓暫降敏感性設備分析

2.1計算機及電子設備電壓

計算機和電子設備( 如電視機、復印機、傳真機、PLC等)的電源結構極為相似，因此它們對電壓暫降的敏感機理也很相似，在這里將它們作為一個類型來討論。

計算機及電子設備電源的簡化結構見圖1，通常由一個二極管整流器和一個電壓調節器(DC/DC換流器)組成。交流電壓經整流器整流后得到幾百伏直流電壓，再經電壓調節器將其調節為10V電壓等級的直流電壓供給設備。如果交流側電壓降低，整流器直流側電壓也將隨之降低，但在一定的電壓變化范圍內，電壓調節器能保持其輸出變動很小，使設備正常工作。但若整流器直流側電壓過低，電壓調節器輸出電壓不再能維持規定值時，將導致數字電子設備內部發生錯誤，或?qū)е掠?jì)算機電源跳閘。

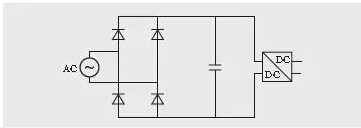

圖1 計算機及電子設備電源的簡化結構

圖2為電壓暫降發生前、暫降期間與暫降結束后整流器直流側電壓的變化情況示意圖，暫降幅值為50%，無相移。圖中虛線為交流電壓絕對值。發生電壓暫降時，由于交流側電壓的突然降低，其最大值小于直流側電壓，因此二極管處于關斷狀態，電容器開始放電，直至電容器電壓小于暫降期間交流電壓的最大值為止。此后將建立一個新的平衡點。電容器放電只取決于直流側負荷，而與交流電壓無關，因此對于給定負荷，任何幅值的電壓暫降都將引起相同的直流側電壓的初始衰減，但衰減的持續時間取決于暫降的幅值。

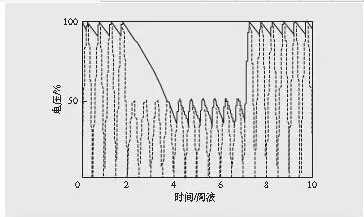

圖2 電壓暫降對單相整流器直流側電壓的影響

在交流電壓絕對值低于直流側電壓時，負荷消耗的能量都來自電容器的儲能。設電容量為C ，暫降前和暫降期間的直流側電壓分別為U 0和U (t)，直流側負荷功率為P ，則暫降后某一時間t，直流側電壓表達式為：

只要直流側電壓大于交流電壓的絕對值，式(1)就成立。

電壓暫降期間，設備電源跳閘是由于二極管整流器直流側電壓低于電壓調節器能夠正常工作的最小輸入電壓Umin造成的，Umin取決于電壓調節器的設計，一般在50%～90%額定值之間。若忽略直流電壓紋波，則直流側電壓與交流電壓幅值相等，只要暫降時交流側電壓幅值Uac>Umin，設備電源就不會跳閘。當Uac

就計算機而言， 其正常安全工作電壓為90%～110%，當電壓下降到70%及以下，持續時間超過20ms(或60%及以下，持續時間超過240ms)，計算機就可能無法工作。IBM公司統計表明，48.5%的計算機數據丟失都是由電壓不合格造成的。另據估計，信息產業80%的服務器出現癱瘓以及用戶端45%左右數據丟失和“出錯”均與電壓暫降有關。由計算機控制的自動生產線、機器人、機器手、精密加工等，在電壓暫降時也可能停止工作或產品質量下降。相比計算機，可編程邏輯控制器(programmable logic controller，PLC)在工程上的用途更為廣泛，因?yàn)檎麄€(gè)工業流程通常都是在這些裝置的控制下進行的。

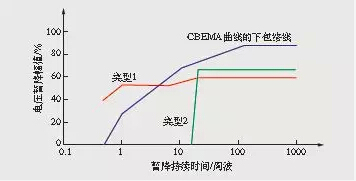

各類可編程邏輯控制器對電壓暫降的敏感程度有很大差別，但一般來講，PLC的某些部分對電壓暫降非常敏感。例如，電壓僅有幾周波低于90%額定值，遠端I/O單元就會跳閘。圖3為兩個不同類型PLC的電壓暫降承受能力測試結果，從圖中可以看到同一功能不同類型的PLC對不同電壓暫降的承受能力。較新的類型1控制器在電壓降低至額定值的50%～60%時就較為敏感，而較早的類型2控制器則能夠承受15個周波的零電壓。這說明電子裝置正在變得對電壓變化越來越敏感，即隨著高新技術的發展，電壓暫降所帶來的危害有加重的趨勢，應當引起關注。

圖3 不同類型PLC對電壓暫降的敏感性

2.2可調速驅動裝置

可調速驅動裝置(adjustable-speed drives，ASD)是工業過程中最關鍵的設備之一，用于控制電動機的速度、轉矩、加速度和轉動方向。其對電壓暫降非常敏感，當電壓下降30%～40%，持續120ms時，用戶的ASD就停止運轉，并且當驅動的過程對電機的轉速和轉矩要求嚴格時，裝置對電壓暫降就更加敏感。可調速驅動通過一個三相二極管整流器或三相可控整流器由交流電源供電。一般來講，第一種方式多見于交流驅動中，第二種方式則在直流驅動和大型交流驅動中多見。由于機理相似，這里僅選取通過三相二極管整流器供電的中小型交流驅動裝置進行討論。

多數交流驅動的結構見圖4。三相交流電壓經三相二極管整流器整流后由直流側電容器濾波，一些驅動的直流側可能還會串入一個電感。整流得到的直流電壓經電壓源型逆變器(VSC)逆變成頻率和幅值都可變的交流電壓供給電動機。

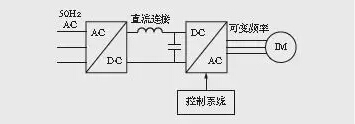

圖4 典型的交流驅動結構

當發生電壓暫降時，一方面，驅動裝置的電氣部分可能因電壓暫降而非正常工作或跳閘;另一方面，一些驅動裝置所驅動的過程要求極其嚴格，可能不能承受因電壓暫降而造成的電動機的轉速和轉矩的變化。大致說來ASD可能在下列情況下跳閘：

1)為了防止對可調速驅動電力電子元件的損壞，當驅動控制器的保護檢測到工作條件的突然變化(例如電容器組的投切瞬態)時可能會使可調速驅動跳閘。

2)電壓暫降引起的整流器直流側電壓的降低可能引起驅動控制器或PWM逆變器的故障或跳閘。

3)電壓暫降期間交流側電流的增大或暫降結束后直流電容充電引起的過電流可能造成過電流保護動作跳閘或使保護電力電子元件的熔斷器熔斷。

4)由電機驅動的過程不能忍受因暫降引起的電機速度的降低或轉矩的變化。還需注意的是跳閘后，一些驅動裝置在電壓恢復時立即重新啟動，一些驅動裝置在一定的延時后重新啟動，另外一些則需要手動啟動。只有在過程能忍受一定的速度和轉矩的變化時各種自動啟動方式才是適用的。ASD在工業生產的很多領域都是不可或缺的。該裝置可對工業過程造成直接或間接的影響，例如，冷卻器的停運和延時后的啟動可能影響工廠要求的精確溫度控制，這將影響其產品的質量;而對于擠壓車間或金屬抽絲等過程，電壓暫降造成的可調速驅動的速度下降或停轉將使過程徹底停止運行。

文獻[3]詳細分析了交流和直流ASD裝置在平衡和不平衡暫降時運行性能，特別是整流器的直流電壓和電機轉速的變化，并提供了一些治理措施實用建議。

2.3電磁開關

電磁開關主要有交流接觸器及繼電器兩種類型，一般常用于低壓工業配線及控制馬達起動。主要電路結構見圖5，有一個電磁線圈、一個可動鐵心及彈簧。其原理為當電流流過上方的電磁線圈時，上方的鐵心產生的電磁力將吸引下方可動鐵心，導致常開點(NO)鐵心閉合，常閉點(NC)則因?yàn)榭蓜予F片離開接點而開啟。

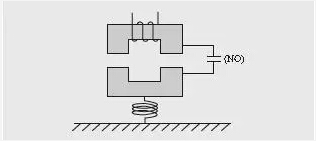

圖5 電磁接點結構

電磁接點在遭受電壓暫降干擾時，會因?yàn)殡妷鹤冃∈沟昧鹘?jīng)線圈的電流隨之變小，電流變小則使得產生的磁力不足而無法吸引可動鐵心，在工業上會導致電磁開關所控制的設備誤動作乃至停機。研究表明：當電壓低于50%，持續時間超過20ms，接觸器就會脫扣;有的研究表明，當電壓低于70%，其至更高，接觸器也可能脫扣。

2.4照明設備

大部分照明燈在發生電壓暫降時只是閃一下或暫時變暗，不會造成嚴重的后果。在這里重點討論的照明設備為高壓氣體放電燈(highintensity disge，HID)，如包括水銀燈、金屬鹵化物燈、高壓鈉燈等。HID不僅具有高發光效率，而且較熒光燈的發光質量更高，壽命更長，具有極高的經濟效益。從以上的優點可見HID在未來的照明技術的應用上勢必日益普遍，將占重要地位。

HID屬于弧光放電燈，在發光期間燈泡電流的變化會很大，因此需要一個鎮流器來穩定其電流，使燈泡所發出的光穩定。

HID鎮流器可分為電子式(見圖6)及電磁式(傳統式，見圖7)兩種，電子式鎮流器具有體積小、效率高、壽命長等優勢。目前，電磁式鎮流器有被電子式鎮流器取代的趨勢。

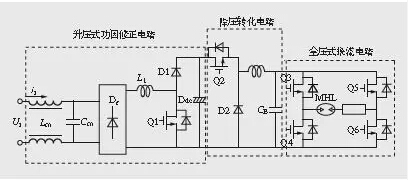

圖6 一種HID燈電子式鎮流器

電子式鎮流器動作原理可以分成三級：第一級將輸入的交流電源通過整流電路轉成直流，并經過直流對直流升壓轉換電路進行功率因數修正;第二級為直流對直流降壓轉換電路，用于提供一個可變的直流，因?yàn)镠ID在點燈的過程中由瞬時到穩態燈管等效電阻變化很大，所以需要一個可變的直流進行控制;第三級利用一個點火器產生一個高壓將燈點亮，燈泡點亮之后點火電路即失去了作用，鎮流器通過單相全橋電路供給燈泡方波電壓。圖7為電磁式鎮流器動作原理，即通過點火器上的電壓控制開關，使電感與電容產生共振，從而在燈泡端產生高壓使燈泡點亮，當燈泡點亮之后點火器即失去作用。

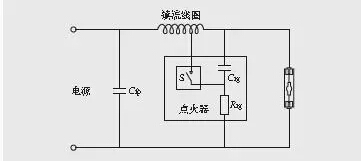

圖7 HID燈電磁式鎮流器

電壓暫降時輸入HID鎮流器的電壓變低，鎮流器所輸出的電流也隨之變小，一旦流經燈泡的電流小到無法維持燈泡內部建立電弧所需最小的電流值時，燈泡會熄滅。一般電壓中斷或暫降超過一個周波時，燈就熄滅。HID的特性是燈點亮之后是慢慢地亮，大約經過5～10min之后才會完全的達到穩態發光。燈熄掉之后欲再點燈則需等燈管冷卻，一般冷卻的時間約為1～7min。也就是說一旦HID遭受到電壓暫降的干擾，從熄滅到穩態發光至多約需20min，在工業環境、在人群大量聚集的場所或街道照明等場合，這種情況發生很可能導致混亂。

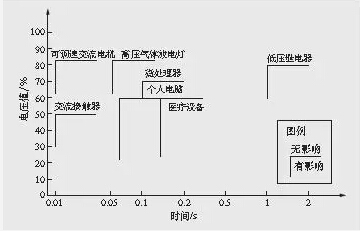

還需指出，HID引起熄滅的電壓暫降量值隨其使用時間會逐漸減小，例如鈉燈在壽命的最后階段，2%暫降就會熄滅;而在全新階段，45%暫降才能熄滅。圖8為一般用電設備對電壓暫降的敏感程度概要，各種用電設備對電壓暫降幅度有不同的耐受度，例如交流接觸器在50%以內的電壓暫降仍可運轉，但可變速馬達和高壓放電燈只容忍15%以內的電壓暫降。此外電壓暫降持續間的長短，對用電設備也會產生不同影響。如交流接觸器在遭遇持續0.01s以上的電壓暫降即會誤動，而低壓繼電器當電壓暫降持續1s以上才會受到影響。

圖8 一般用電設備對電壓暫降的敏感程度

目前，國外已對敏感設備電壓暫降敏感度開展了大量的研究，而在國內，對敏感設備電壓暫降敏感度的研究尚處于起步階段，還沒有對敏感電氣設備電壓暫降敏感度進行大量的測試，急需進一步深入研究。

2.5機械裝置

通常，對用于切割、鉆孔與金屬處理等的精加工自動裝置或復雜機械來說，電壓的任何變化都可能影響被加工部件的質量。機械裝置對電壓變化敏感的另一個原因是出于安全性的考慮。自動裝置通常需要非常平穩的電壓以正常安全運行，任何電壓的波動，特別是電壓暫降，可能引起自動裝置或復雜機械的異常運行。因此，這種類型的機械裝置通常設定在90%額定電壓時跳閘。

3、設備對電壓暫降忍受能力的標準

設備對電壓暫降忍受能力目前主要有兩個規范，一個為lEEE Std.446，1987年被納入CBEMA(Computer Business Equipment Manufactures Association)曲線(見圖9)，另一個為SEMI F47(Semiconductor Equipment and Materials International)曲線。在2000年CBEMA曲線修正為ITIC(Information Technology Industry Council)曲線。ITIC曲線規定了ITE(Information Technology Equipment)所需具備的受電電壓干擾耐受能力(不包含斷電)，ITIC曲線針對的是計算機跟數據處理技術相關的設備，應用的范圍是單相120/240V、60Hz的設備(見圖10)。

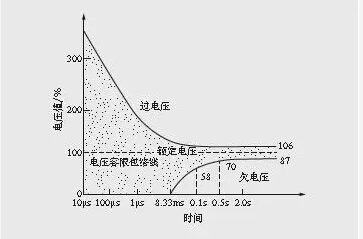

圖9 CBEMA曲線

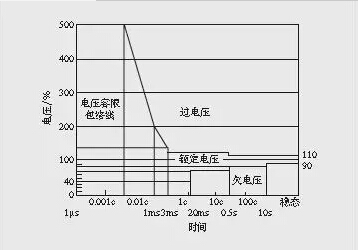

圖10 ITIC曲線

ITIC曲線橫軸為電壓干擾(電壓降或電壓升)的持續時間，縱軸為電壓干擾時的電壓大小(以百分比表示)，上方曲線代表設備對電壓升的忍受能力，下方曲線則表示設備對電壓降的忍受能力，二曲線的中間表示設備能夠正常運行不受電壓變動所影響的范圍。SEMI代表半導體機臺制造業，SEMI F47曲線標準是提供半導體產業設備的規范，引導半導體設備制造商在設備系統設計制造上符合此標準。

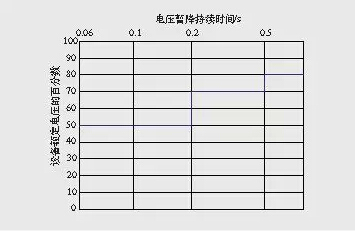

SEMI F47曲線(見圖11)也引用了ITIC曲線中0.05～1.0s時間范圍內電壓降幅的規定，作為半導體設備有關暫降耐受能力的規范。由圖可以看出ITIC規定當電壓暫降發生時，持續時間介于1.2～30周波可忍受到壓降為70%，但SEMI F47則規定持續時間在3～12周

波時設備的忍受能力要能達到額定電壓的50%，SEMIF47針對設備電壓暫降忍受能力要求明顯較ITIC嚴格。

圖11 SEMI F47曲線

4、應用效果

實際系統中，對敏感性負荷危害性較大的電壓暫降主要是由系統短路故障引起的，它的傳播距離遠、暫降幅值大。輸電線路短路故障將會影響相關配電系統的電壓質量，即使是配電系統的短路故障，也會引起相鄰饋線的電壓暫降。

因此，一方面采取措施降低系統短路故障的發生率，以減少發生電壓暫降;另一方面在短路故障發生后，合理地控制短路電流的大小及持續時間，這樣也會減少因電壓暫降造成的損失。在系統側降低電壓暫降危害程度的相關措施主要與繼電保護設備和網絡結構有關。比如：①增加繼電保護的動作速度;②采用故障限流器，以提高故障電壓;③合理配置線路中的自動重合閘和熔斷器;④采用不同電源的雙支路供電;⑤調整運行方式，修改饋線布局結構;⑥架空線入地、沿線樹枝修剪、防雷接地保護的完善和管理等。

在用戶側減少電壓暫降危害的最簡單的方法是提高設備對電壓暫降的耐受力。然而這與設備制造商密切相關。因此盡快協調電力公司、設備制造商以及用戶對電壓暫降相關標準的認同是重要的工作。

此外，在用戶側利用機械器件的轉動慣性及大功率現代電力電子器件的快速投切特性，為治理電壓暫降提供了新的途徑。如：①電動—發電機組。由于轉子的轉動慣量較大，在一定程度上可以克服瞬間電壓降的影響。②飛輪蓄能系統?？梢栽谙喈?dāng)范圍內克服電能質量問題對負荷的影響。③不間斷電源(UPS)。將交流電整流后儲存在蓄電池或其他儲能裝置中，然后再通過逆變器把直流變成交流向負荷供電。此外，還有動態電壓恢復器(DVR)、固態切換開關(SSTS)、統一電能質量控制器(UPQC)和恒壓變壓器(CVT)等現代電力電子裝置和設備。當然，所有的措施均涉及技術效益和經濟成本的比

較，限于篇幅，在此就不作進一步討論了。

5、GB/T 30137《電能質量 電壓暫降與短時中斷》的貫徹

GB/T 30137的頒布意味著電壓暫降和短時中斷已正式被國家認定為電能質量指標，廣大用戶根據自身負荷特點，有權向電力企業提出相關要求。電力企業則應盡量滿足用戶的需求，具體實施應當在供用電合同中體現。必須考慮到電壓暫降的發生往往帶有隨機性、偶發性(從時間、地點和故障性質看)，其發生頻度和電網結構、地理氣象條件、運行維護水平等因素有關，其影響大小和用電負荷性質和工況有關，因此很難提出一個統一的控制指標，各電網只有在長期監測、統計基礎上，根據具體用戶提出協議控制指標;電壓暫降不僅取決于公用電網，也和用戶內部電網有關，還和用電負荷性質(承受暫降的能力以及對電網產生的沖擊影響)有關，因此減小暫降的危害需要供用電雙方共同努力。

在供用電合同中，除了包含典型的電能質量的一般性規定外，有關電壓暫降建議納入下列規定：①電壓暫降原因分析和責任劃分;②執行的標準(在國內，當然主要依照GB/T 30137)。明確標準中留待決定或選擇的條款，例如電力企業對用戶承諾的每年暫降和中斷次數，以及有關的獎懲規定;③對暫降監測的實施細則，例如暫降測量儀的連接方式，安裝位置，技術規格;檢測擾動的閾值;④確定對某一單測點或系統的年度暫降監測評估方法;⑤用戶損失的評估方法;⑥供用電雙方為減少暫降危害采取的措施。

6、結語

現代電網中敏感性負荷越來越多，保障其用電的正常安全有極其重要的意義。本文較全面地論述了敏感性負荷供電的電能質量相關問題，包括影響設備對電壓暫降敏感度的因素，一些常用設備敏感性的機理分析，電壓暫降耐受能力的標準，解決敏感性負荷供電質量的技術措施以及國標GB/T 30137《電能質量電壓暫降與短時中斷》的貫徹問題，本文有助于專業人員對敏感性負荷的認識和相關電能質量問題的處理。

作者簡介

林海雪，中國電力科學研究院教授級高級工程師，長期從事電能質量標準制定和治理措施的研發及工程應用的研究。
