摘要：國家對燃煤電廠污染物排放和總量有了更嚴格的控制，中國的煙氣減排市場企盼能夠?qū)崿F(xiàn)多效減排，帶來減排收益的新工藝，燃煤電廠近零排放煙氣深度凈化工藝路線應運而生，利用深度脫硝、深度除塵、高效脫硫以及濕式電除塵多種先進技術高效結合，有效降低燃煤電廠污染物排放，實現近零排放，不僅具有顯著的環境效益、經濟效益和社會效益，同時也符合中國及電力行業減排市場的需要。

1.前言

在21世紀煤炭仍將在我國能源中占主導地位，而且其利用量隨能源利用總量的增加也進一步增加。燃煤電廠仍然是耗煤大戶，2012年，中國大陸電力行業耗煤量約占煤炭總消耗量的一半，耗煤總量約18.55億噸，排放了SO2 883萬噸、NOx 948萬噸、粉塵151萬噸。因此有效控制燃煤電廠SO2、NOx和粉塵排放量已迫在眉睫，勢在必行。

國家和地方環保部門對燃煤電廠污染物排放和總量有了更嚴格的控制?！痘痣姀S大氣污染物排放標準》(GB 13223-2011)的規定：NOx排放濃度限值為100mg/m3，SO2排放濃度限值為50mg/m3，煙塵排放濃度限值為30mg/m3[1]。同時提出了燃煤電廠主要污染物排放達到/超過國家天然氣燃氣輪機排放限值的要求，即NOx排放濃度限值為50mg/m3，SO2排放濃度限值為35mg/m3，煙塵排放濃度限值為5mg/m3，實現近零排放。

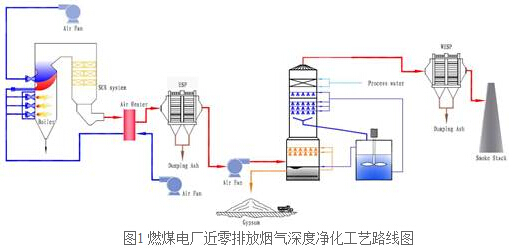

中國的煙氣減排市場企盼能夠?qū)崿F(xiàn)多效減排，帶來減排收益，并能減少脫硫脫硝除塵系統運行成本的新工藝，燃煤電廠近零排放煙氣深度凈化工藝路線應運而生，利用深度脫硝、深度除塵、高效脫硫以及濕式電除塵多種先進技術高效結合(見圖1)，有效降低燃煤電廠污染物排放，實現近零排放，不僅使用戶一次投資永久受益，同時也符合中國及電力企業減排市場的需要。

2. 煙氣深度凈化工藝路線

2.1 深度脫硝技術

燃煤電廠煙氣深度凈化治理工藝將實現燃煤電廠NOx污染物的高效、深度治理，控制NOx排放濃度<50 mg/m³，達到燃氣排放標準。合理選擇開發出組合脫硝深度控制工藝，可在較低的成本下實現NOx的深度治理。煙氣在鍋爐內采用再燃脫硝技術，合理利用選擇性催化還原脫硝技術(SCR)或者選擇性非催化還原技術(SNCR)，以液氨、氨水或尿素為還原劑，實現燃煤電廠NOx污染物的高效、深度治理。

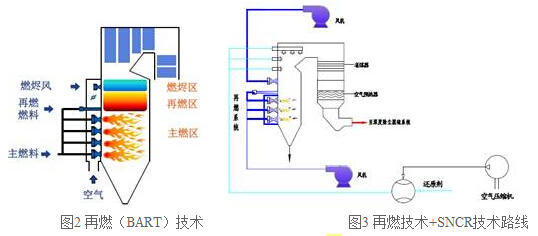

再燃技術采用空氣和燃料分層燃燒的方法來達到較高的脫硝率，是實現經濟高效的多層優化脫硝的又一個重要的技術手段(如圖2所示)。其技術原理是：一次燃料噴入主燃區，在氧化氣氛下劇烈燃燒，生成大量NOx的同時提高煤粉的早期燃盡;約15-20%的二次燃料在強還原氣氛條件下燃燒，將來自主燃區的NOx還原成N2。再燃技術將低NOx燃燒器、燃料與空氣的分級燃燒、以及鍋爐性能等作為一個整體來考慮，運用冷態模型試驗以及CFD模擬等先進技術，對鍋爐進行傳熱計算，并且對空氣管道、低氮燃燒器以及風箱進行CFD模擬，模擬其流場、溫度場、濃度場等，NOx降低率約為50%-70%，適用于四角切圓、旋流燃燒器和“W”火焰燃燒的所有鍋爐。

針對中國燃煤電廠煙氣NOx濃度范圍為200~800mg/m3，制定不同的煙氣深度脫硝技術路線，可使燃煤電廠煙氣NOx排放達到燃氣排放標準，實現近零排放。

(1)再燃技術+SNCR技術路線(如圖3所示)

應用范圍：NOx 濃度150~250mg/m3(再燃效率40%~50%，SNCR效率40%~55%)

技術效果：可使燃煤電廠排煙NOx含量小于50mg/m3

技術要求：

通過流場仿真，設計最合理的噴槍布置位置，使再燃燃料混合最優化，并保證SNCR反應在最佳溫度窗口范圍900-1000℃內，實現脫硝最優的效果。

再燃改造后NOx排放濃度：<100 mg/Nm3

SNCR氨逃逸<10 ppm

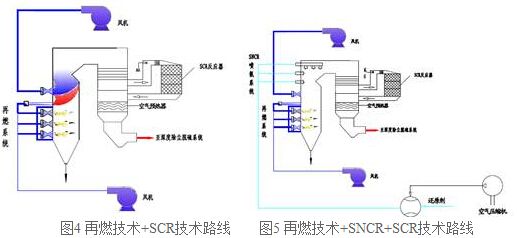

再燃+SNCR脫硝后，煙氣中NOx排放濃度：<50 mg/Nm3(2)再燃技術+SCR技術路線(如圖4所示)

應用范圍：NOx 濃度250~650mg/m3(再燃效率40%~50%，SCR效率65%~85%)

技術效果：可使燃煤電廠排煙NOx含量小于50mg/m3

技術要求：

通過流場仿真，設計最合理的噴槍布置位置，使再燃燃料混合最優化、并保證SCR進口煙氣分布均勻，達到脫硝最優的效果 。

SCR氨逃逸<3 ppm、SO2/SO3轉化率 ≤1%

再燃+SCR脫硝后，煙氣中NOx排放濃度：<50 mg/Nm3

(3)再燃技術+SNCR+SCR技術路線(如圖5所示)

應用范圍：NOx濃度650~800mg/m3(再燃效率40%~50%，SNCR效率40%~55% ，SCR效率78%~85%)

技術效果：可使燃煤電廠排煙NOx含量小于50mg/m3

技術要求：

通過流場仿真，設計最合理的噴槍布置位置，使再燃燃料混合最優化、并保證SNCR反應在最佳溫度窗口范圍900-1000℃內，同時保證SCR進口煙氣分布均勻，實現脫硝最優的效果。

SNCR氨逃逸<10 ppm、SCR氨逃逸<3 ppm、SO2/SO3轉化率 ≤1%

2.2 深度除塵技術

再燃+SNCR+SCR脫硝后，煙氣中NOx排放濃度：<50 mg/Nm3

袋式除塵器雖然除塵效率高，但存在壓力降大、濾袋壽命短、運行成本高、舊濾袋無法達到資源化利用等缺點。而電除塵器已經有100多年的發展歷史，具有除塵效率高、適應范圍廣、運行費用低、可靠性高、使用方便且無二次污染等獨特優點，一直是燃煤電廠除塵設備的首選[2]。隨著新標準的推行，這給電除塵器技術帶來了挑戰，也帶來了機遇，為滿足該標準，國內很大一部分燃煤電站現役電除塵器均需要提效改造，根據對相關資料的統計和推算，截至2013年4月，我國火電裝機容量達8.3億千瓦，但仍有約4億千瓦燃煤機組的除塵器需要進行升級改造，折算成600MW機組，數量約為700余臺套。因此，電除塵如何提效改造以及電除塵新技術的應用已成為行業內關注和研究的熱點問題[3]。同時要滿足低排放要求，大力發展和綜合應用電除塵新技術作為除塵深度治理技術才是治本的關鍵，也是最佳的現實選擇。

2.2.1 移動電極電除塵技術

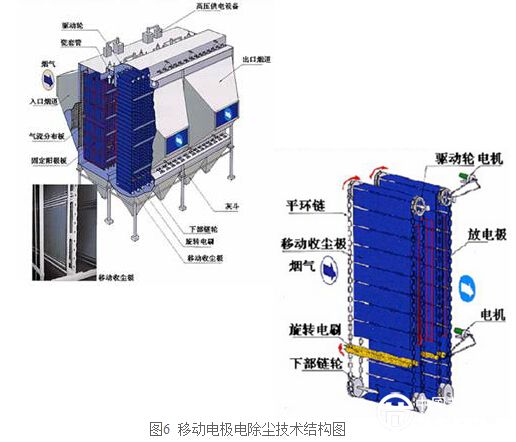

移動電極電除塵技術收塵機理與常規電除塵器完全相同，只是改傳統的振打清灰為清灰刷清灰，使極板始終保持干凈，可清除高比電阻粉塵、粘性粉塵[4]。由于清灰是在無煙氣流通的灰斗內進行，消除了因清灰造成的二次飛揚，而且可以克服反電暈的發生。該技術具有高效、節能、適用性廣等優點，能實現除塵效率達到99.8%以上，出口粉塵濃度低于30mg/m3。局限性是結構復雜，對制造和安裝工藝要求較高，運動構件位于煙塵中，維護復雜、可靠性差。國內已有數套300MW及以上機組應用，截至2012年底，已簽訂300MW及以上機組應用的合同裝機容量超過18000MW，其中1000MW機組2套，600MW機組8套。

2.2.2 電凝并技術

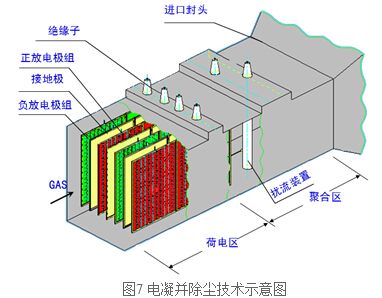

含塵氣體進入除塵器前，對其進行分列荷電處理，使不同粒徑粉塵有效凝聚，形成大顆粒后進入除塵器;減少煙塵總質量排放，有效提高ESP除塵效率;顯著減少PM2.5的排放，對PM2.5的捕集效率30～80%;并且有助于減少汞、砷等有毒元素的排放[5]。局限性為凝聚器的安裝需要一定長度的進口煙道，故其使用受到一定限制;提效又受除塵設備出口排放和粉塵粒徑影響，且其提效具有一定范圍，不適用收集磨琢性強的粉塵。在國內中電投上海吳涇熱電廠300MW機組、江陰蘇龍熱電135MW機組等取得了應用。

2.2.3 煙氣調質技術

2.2.4 低低溫電除塵技術

借助飛灰表面毛細孔的孔壁場力、靜電力等力的作用，調質劑(如水汽或硫酸)首先被吸附并凝結在這些毛細孔內，繼而擴展到整個飛灰表面，形成一層水膜。飛灰表層所含的可溶金屬離子，將溶于形成的液膜中，而變得易于遷移。在電場力作用下，溶于膜中的離子以膜為媒介，快速遷移，傳遞電荷[6]。此外，通過改變飛灰的黏附性以及飛灰顆粒之間的作用力，增大飛灰的粒徑，提高粉塵層間的粘附能力，減少二次揚塵。煙氣調質技術應用靈活，高度集成，安裝方便，但要注意不是所有的工況都適合使用，也會受煙氣條件和粉塵性質的影響和制約。對煤種、煙氣條件的適應性往往經過理論分析后，要再經過實際實驗來確定比較有把握。

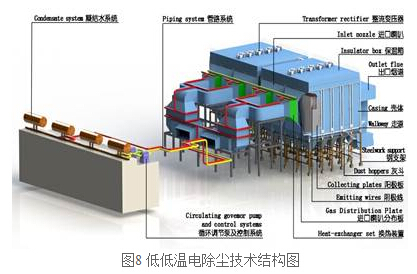

通過低溫省煤器或GGH降低電除塵器入口煙氣溫度至酸露點以下，一般約為90℃。這樣可使煙氣中的大部分SO3在熱回收器中冷凝，黏附在粉塵上并被粉塵中的堿性物質中和，煙氣粉塵的比電阻大大降低，粉塵特性得到很大改善。這種方法可大幅提高除塵效率，同時可以去除煙氣中大部分的SO3[7]。該技術具有提效除塵、脫硫的同時，可利用余熱以節能、節水，解決了SO3腐蝕難題等優點，能實現煙塵排放濃度可低于30mg/m3甚至更低;節省標準煤耗1.0～3.5g/kWh。在國內福建寧德電廠600MW機組、大唐國際潮州發電有限公司寧夏水洞溝660MW機組;上海漕涇一期1000MW機組等取得應用。

2.2.5 新型電源技術

(1)高頻電源技術

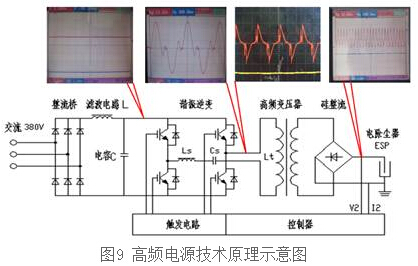

高頻電源是把三相工頻電源經三相整流成直流，經逆變電路逆變成幾十千赫茲以上的高頻交流電流，然后通過高頻變壓器升壓，經高頻整流器進行整流濾波，直流輸出至電場[8]。該技術具有：提效、節能、適應性廣等優點，能個實現除塵效率可達99.8%以上，煙塵排放濃度低于20mg/m3。

(2)脈沖高壓電源技術

脈沖高壓電源以窄脈沖(120μs及以下)電壓波形輸出為基本工作方式，其主要目的是在不降低或提高除塵器運行峰值電壓的情況下，通過改變脈沖重復頻率調節電暈電流，以抑制反電暈的發生，使電除塵器在收集高比電阻粉塵時有更高的收塵效率[9]。

2.3 高效脫硫技術

2.3.1 單塔雙循環脫硫技術

在脫硫工藝中，已開發的脫硫法有很多，有干法、半干法、以及濕法;其中濕法技術又有許多，如氧化鎂法、雙堿法、Wellman-Load法、氨法、海水法和檸檬酸鈉法等，但由于種種原因都無法與石灰/石灰石-石膏法競爭，工業占有率較低。石灰/石灰石-石膏法依然是如今應用最廣泛，技術最成熟的脫硫工藝。為了滿足燃煤電廠新排放標準，實現脫硫提標改造滿足燃氣標準，單塔雙循環以及雙塔雙循環石灰/石灰石-石膏法脫硫新技術應運而生。

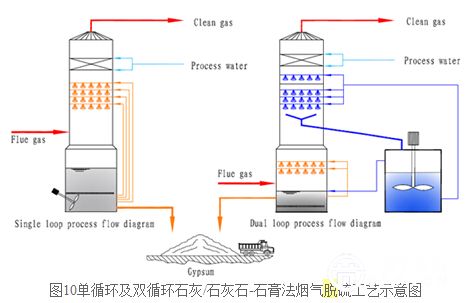

單塔雙循環濕法脫硫技術脫硫反應原理與傳統濕法脫硫一致，但其在整個脫硫工藝路線中與傳統脫硫法具備更多的優勢。工藝特點是將一個吸收塔分成上下兩段，分別控制兩段在不同的pH值下操作。上段(上循環)pH控制在6左右，下段(下循環)控制pH在4.5左右(見圖10)。這樣，在上循環段，高pH值的漿液有利于SO2的吸收，在下循環段，低pH值的漿液有利于硫酸鈣和亞硫酸鈣的溶解，利于亞硫酸鈣氧化成為石膏。每個循環的控制都是獨立的，并且易于優化和快速調整。對于一些不利的運行工況，比如燃料或負荷變化能夠迅速反應。

由于雙循環工藝使得上循環漿液中含有過量石灰石(約過量20%)，系統緩沖容量大。通過緩沖作用，系統地自動控制在一個穩定的最佳pH范圍內，不會隨氣流及負荷的變化而波動。這樣，在其他濕法工藝中所遇到的pH大幅度波動的情況在雙循環工藝中能夠得到避免。由于操作時pH穩定，從而避免了CaSO4過飽和波動引起的結垢及堵塞。由此特別的工藝特征，使該工藝系統不需頻繁調整控制進料。所有操作有一套相對簡單的控制系統來完成。由于集液斗導流板設計，使得塔內氣體經集液斗后整流，少了塔中常遇到的死角、渦流現象，提高了塔的空間利用率，提高了整體的脫硫效率。

2.3.2 雙塔雙循環脫硫技術

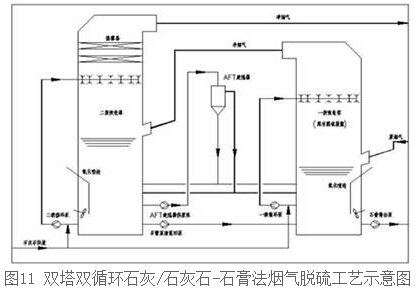

雙塔雙循環脫硫技術是在單塔雙循環技術上的延伸和發展，反應原理和單塔雙循環類似，都是以石灰石或石灰作為脫硫劑，通過石灰石漿液吸收氧氣中的二氧化硫從而達到凈化煙氣的目的，雙塔雙循環工藝中，一級循環吸收塔pH一般控制在4.5左右，在保證吸收效率的前提下，同時能改善亞硫酸鹽氧化，促進石膏晶體生長;二級循環吸收塔pH控制在5.8左右，對二氧化硫的吸收效果顯著[11](見圖11)。

雙塔雙循環脫硫技術非常適應于高含硫煤和脫硫效率要求非常高的改造工程，能有效的利用原有裝置，避免了重復建設和資源浪費;二級吸收塔建設期間，不影響原脫硫系統運行，縮短停爐改造時間。雙塔雙循環一級吸收塔和二級吸收塔循環系統彼此獨立，能夠分別控制兩吸收塔漿液pH值，在保證脫硫效率的前提下，同時促進亞硫酸鹽氧化和石膏晶體生長，提高副產物品質。工程實踐證明，雙塔雙循環脫硫效率能達99%以上，脫硫石膏的含水率能達6%。副產物品質高，能夠用做水泥緩凝劑、生成建筑石膏等。

2.4 濕式電除塵技術

常規電除塵器對粒徑10μm以上顆粒脫除效率高達99% 以上，但對于10 μm (特別是2.5 μm)以下微細顆粒難以收集。這是由于微細顆粒子難以荷電，而且電極振打產生二次揚塵容易使已捕集的微細粒子逸出，從而導致脫除效率急劇下降，煙氣中粉塵含量很難控制在20mg/m3，甚至30mg/m3。通過濕法脫硫，脫硫塔頂部經常出現白色水霧，甚至是“石膏雨”，很難有效達到現行排放標準。2013年9月25日，國家環保部頒布了《環境空氣細顆粒物污染防治技術政策》中對工業污染源治理明確鼓勵火電企業采用濕式電除塵(WESP)等技術，防止脫硫造成的“石膏雨”等污染，為了符合更為嚴格排放標準，在脫硫塔后設置濕式電除塵器，進行煙氣深度凈化勢在必行。

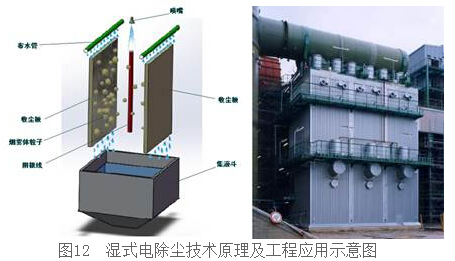

WESP是在克服干式電除塵器及傳統噴水除塵器弊端的基礎上發展起來的。其工作原理為：懸浮粒子氣溶膠荷電、帶電粒子在電場里遷移和捕集，粉塵從陽極板(布)表面上清洗三個基本過程。其工作過程是：電暈放電，使霧滴荷電，含塵離子處于霧滴的“包圍”之中，霧滴在向陽極板(布)移動的過程中與粉塵碰撞結合成較大荷電粒子，荷電粒子在電場力的作用下向收塵極遷移并被收塵極捕集。在噴淋作用下，粉塵被沖刷清除[12]。WESP既消除了傳統靜電除塵器產生爆炸的隱患和電暈閉塞現象，又解決了反電暈和高壓絕緣等問題;最重要是提高了除塵器的除塵效率達到了近零排放要求，同時消除了“石膏雨”。WESP具有煤種適應性好，高效捕集SO3氣溶膠，可消除石膏雨，控制氨逃逸等優點，能夠?qū)崿F(xiàn)除塵效率達到99.9% 以上，出口粉塵濃度可控制在20mg/m³ 甚至5mg/m³ 以下，PM2.5的去除率高達95%以上。在國內湖南益陽300MW機組、福建上杭瑞翔紙業20t/h循環流化床鍋爐及上海長興島第二發電廠15MW機組等取得了應用，效果良好。

3. 結論

“十二五”期間，我國新增2.5億kW煤電機組，燃煤電廠是SO2、NOx、粉塵的主要排放源之一，為完成“十二五”減排目標，燃煤電廠污染物治理仍是重點。在國家對煙氣排污的指標要求越來越嚴格，要求治理的污染物越來越多的宏觀政策環境，中國的煙氣減排市場企盼能夠?qū)崿F(xiàn)多效減排，帶來減排收益的新工藝路線。燃煤電廠近零排放煙氣深度凈化工藝路線(深度脫硝技術+深度除塵技術+高效脫硫技術+濕式電除塵技術)具有脫硫脫硝除塵效率高;可實現全程自動化控制;各流程技術先進等顯著優點。該技術工藝是實現燃煤電站主要污染物排放達到/超過國家天然氣燃氣輪機排放限值，實現近零排放的最佳工藝，環境效益、經濟效益和社會效益顯著;符合我國及電力行業減排市場的需要。
