1、概述區域供熱系統
1、在我國北方地區有一個漫長而寒冷的冬季，每年有相當長的采暖期。由于目前的供熱方式采用區域供暖方式，存在著效率低、供熱不平衡、污染嚴重、能量浪費 等諸多問題，急需一個先進的控制方案來解決上述問題 。在我國，隨著國民經濟的迅速發展，節能工作日益受到重視，使我國的供熱事業，無論在供熱規模還是在 供 熱技術方面，都有很大發展。但與一些工業發達國家相比，在整個供熱系統的熱能利用效率、供熱設備的品種 和質量、供熱系統的運行管理和自控水平等方 面，仍有不少差距，亟待提高。
針對目前的供熱市場現狀，濟南天晟自動化有限公司和在國際上享有盛名的西門子樓宇科技公司旨在優勢互補的基礎上緊密合作，以專業的技術支持和優質的售前、售后服務，向用戶提供高效、節能的供熱解決方案：
•用于熱網的數據采集和監控系統
•用于換熱站的完全無人職守的控制系統
系統高效運行。
2、區域能源的發展趨勢
熱力公司及熱用戶的市場現狀正在發生著急劇的變化。
首先，熱力公司的私有化進程改變了所有權及經營方式，在日益激烈的競爭環境中，提高用戶的滿意度，提高系統運行效率，有效地降低運行費用，應該成為其經營的主導性原則。
其次，國家政策性的調整及環保的要求，對熱力公司來說具有深遠的影響。成千上萬低效率的小鍋爐采暖 方式正在被清潔及有利于環保的熱電聯產所取代；熱電聯產中產生的余熱正在被用來提高房間的采暖及生活熱水，這也同時提高了燃料的綜合利用效率。
其次、老百姓希望獲得更加清潔的環境及舒適的生活。更多的人認識到供熱是一種有嘗的服務，尤其在即將頒布實施的新供熱條例中，供熱收費的標準將按實際用熱 量收費，而不再按建筑面積收費。在這種條件下，熱力公司必須要改變原有操作模式：用戶將可以自行決定何時使用熱能及其數量，供熱公司要隨時根據用戶的 熱 用量對熱源及熱網輸配系統做出相應的調整。
供熱控制及計費系統將滿足以下需求：
熱用戶側：
• 每個用戶供熱、計量及計費的獨立性：真正實現“按需供熱，按量收費”。
• 在極限運行工況（低回水溫度或高回水溫度），控制系統能迅速適應并提高效率。
換熱站側：
• 在保障提供用戶充足供熱量的需求前提下，自控系統會實現高效率的無人值守操作；
• 在自控系統指導下的換熱站內“小流量，大溫差”運行，有助于整體熱網輸配系統的平衡，同時提高換熱能 力及減少運行費用。
3、區域能源市場的綜合解決方案
我公司提供的整體解決方案給用戶整個的供熱控制系統；同時系統和產品具有高度兼容性，將非常容易地集成在一起。區域供熱自控系統的技術要求很明顯，建立、 發展及運行區域供熱網絡，在硬件、軟件、產品及服務上，需符合供熱系統特定的要求。因此，自控系統的規劃及界定是非常重要的，它將影響系統的擴展性及供熱 網絡有效的操控性。尤其是在決策投資一個新的自控系統，以下幾點要素應被決策者重點考慮：
系統的擴展性：
熱網監控及數據采集系統（SCADA）有能力增加或擴充至供熱系統的理想規模，換言之，它將能隨項目的進展，根據需要增加聯接的控制器及操作站數量。
通訊的多樣性：
SCADA系統需要有足夠的開放功能，這樣可以選擇不同的通訊方式。通常熱力公司在發展的不同時期，將采用多種通訊方式。
系統的標準性：
在結構（如軟件平臺）和通訊（如TCP/IP）方面采用通用的標準提高了和其他系統的兼容性（數據交換或和系統集成）
系統的開放性：
熱源和熱網輸配系統的自控需要協調統一，步調一致。
系統的先進性：
先進的自控產品和系統的采用，是供熱公司的盈利及提高客戶滿意度的保證。 例如，換熱站通常是無人值守，當某些異常出現時，可以用SMS通知最近的服務人員。使之能在最短的時間內到達現場，迅速做出補救。這一切要在很短的時間內 完成，讓用戶感覺不到供熱的中斷，可靠的供熱系統會提高用戶的滿意度并更愿意支付熱費。
系統的長期性：
這一系統將被長期使用和擴展，因而確保其可用性和適用性，對保護投資者的利益至關重要。
系統的可靠性：
自控產品及系統的可靠性和有效性對于供熱公司的安全和效率是至關重要的。
系統的專家性：
熱源和熱網輸配系統應該在自控系統的指導下高效運行。通過對熱網輸配系統熱量及流量的控制，或者對于無人使用的建筑減少熱量供應，實現整個

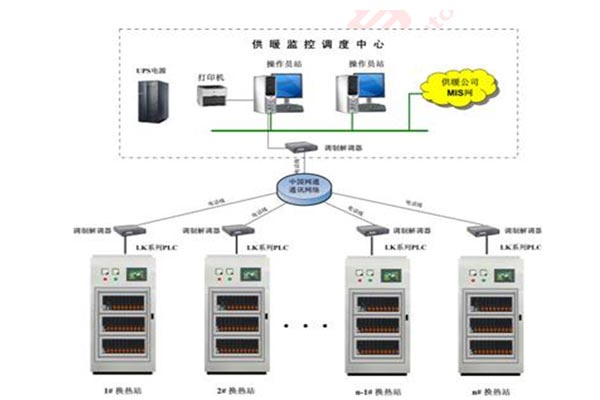

2、熱網控制系統組網方案
（1）撥號通訊網絡：直接采用調制解調器撥號
優點：網絡建設簡單、維護工作量小、運行費用較低，；
缺點：網絡不穩定、實時性差、同時只能有一個站上報數據。

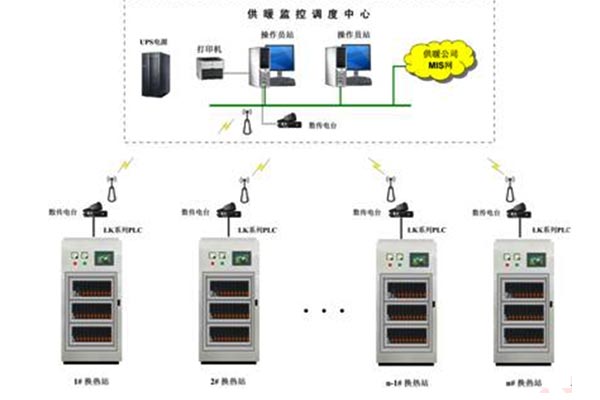

（2）無線通訊網絡：無線電臺，采用公用無線頻段，自建無線發射、接收站
優點：運行費用較低；
缺點：安裝工作量較大、網絡不太穩定、易受干擾、實時性差。

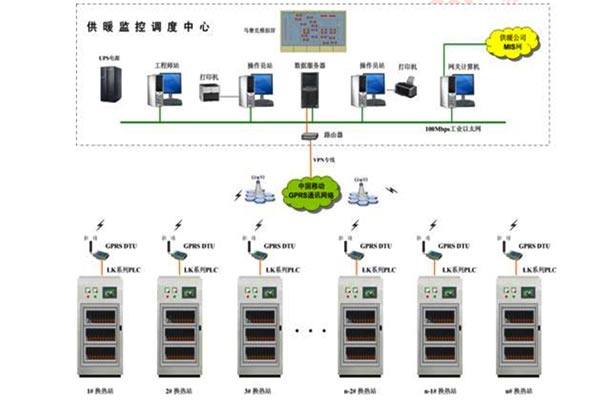

（3）移動通訊網絡：GPRS/CDMA網絡
優點：安裝簡單、不受傳輸距離限制、抗干擾能力強、易維護；
缺點：運行費用相對較高。

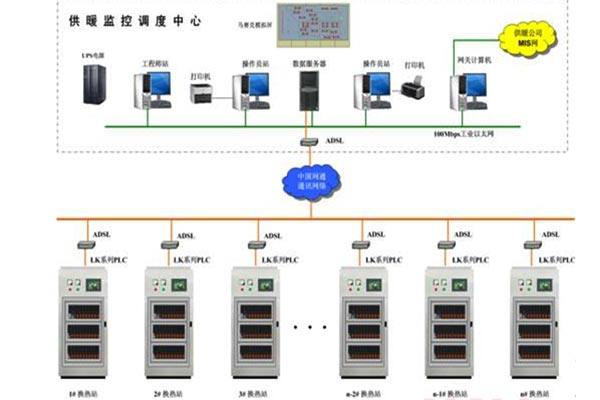

（4）虛擬專用網絡、ADSL等各種寬帶技術
優點：實時性較好，安裝簡單，易維護，網絡的安全防范性好；
缺點：運行費用相對較高。

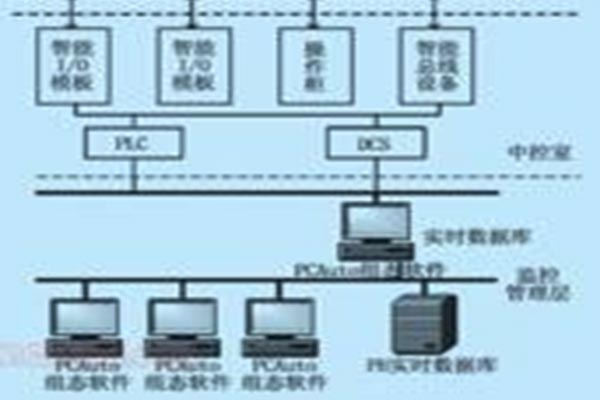

（5）數據采集系統完成一次數據（過程參數、設備狀態）的獲得，如溫度、壓力、流量、液位的模擬量和設備狀態等開關量信號，從現場一次儀表由信號電纜直接 到系統控制柜內部端子。一次模擬量參數要經過濾波、放大倍數、采樣周期、報警、線性變換、非線性變換、信號轉換等預設置；一次開關量狀態要經過防抖、報警 設置等預設置。自動生成數據曲線，方便趨勢查詢
系統采用OEMview作為上位機軟件，采用可靠穩定的工業控制計算機作為上位機運行平臺，下位機采用西門子S7-200系列PLC，有強大可靠的數據運算能力和擴展能力，并具有豐富的I/O擴展模塊，更換方便、運行穩定；
系統具有自動和手動兩種遠程控制和就地手動控制三種控制方式，自動運行時自動控制泵的啟動停止，故障時自動切換到備用泵并報警，自動記錄各個監測數據并生成報表，方便用戶查詢，能自動生成數據曲線，方便趨勢查詢；手動時可以遠程手動控制各個泵或閥門的啟停和開關；
具有用戶權限管理，保證控制安全，防止誤操作；

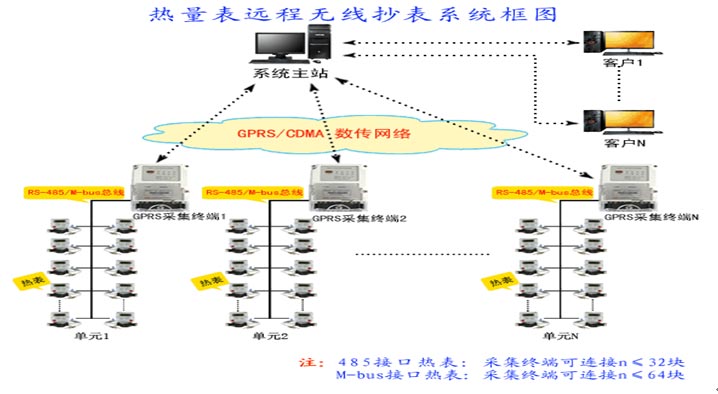

（6）遠程抄表
遠程抄表系統為分層分布式網絡結構，由設備層、無線網絡傳輸層、監控層三層結構構成，設備層主要是用戶計量表；無線網絡傳輸層主要由采集用戶計量表信息的采集器、路由器、協調器等設備組成；監控層由計算機、服務器和抄表軟件等主要設備組成
6.1系統組成
本系統由監測中心、通信平臺、現場監測設備、現場計量儀表四部分組成。
監測中心：由中心計算機、GPRS數據傳輸模塊、GPRS抄表軟件組成。GPRS抄表軟件顯示、存儲現場每臺流量計輸出的流量數據。
通信平臺：中國移動公司的GPRS-VPN專網。
現場監測設備：GPRS抄表箱。
計量儀表：流量計
6.2中心配置
6.2.1、監測中心設備主要由中心計算機和DATA-6101GPRS數據傳輸模塊（臺式）組成。服務器和GPRS模塊之間使用串口線連接，服務器上安裝操作系統軟件、數據庫軟件、監測軟件。
6.2.2、該軟件具備主動問詢、數據顯示、數據存儲、數據查詢、報警顯示、生成曲線報表等多項功能。
6.3通信平臺及設備
6.3.1、GPRS數據通信簡介
GPRS是通用分組無線業務(General Packet Radio Service)的英文簡稱，是在現有的GSM系統上發展出來的一種新的分組數據承載業務。 GPRS是一種分組交換系統，因此，GPRS特別適用于間斷的、突發性的或頻繁的、少量的數據傳輸，也適用于偶爾的大數據量傳輸。GPRS的優勢在于：
Ⅰ、永久在線：只要激活GPRS應用后，將永遠保持在線，不存在掉線問題；類似于一種無線專線網絡。
Ⅱ、按量計費：雖然可以保持永遠在線，但不必?fù)?dān)心費用問題；因?yàn)橹挥挟a(chǎn)生通信流量時才計費。
Ⅲ、快速登錄：全新的分組服務，無需以往長時間的撥號建立連接過程。
Ⅳ、高速傳輸：GPRS最高理論傳輸速度為171.2kbps，目前使用GPRS可以支持40Kbps左右的傳輸速率。
6.3.2、系統組網說明
中國移動公司提供GPRS網絡平臺，建立一個VPN專網，提供一個APN接入點，并為使用的每張SIM數據卡綁定一個固定的IP地址。網絡的保密性、可靠性高。
GPRS數據傳輸模塊可以登陸中國移動公司的GPRS-VPN專網，在網絡上傳輸數據。監測中心使用一個GPRS數據傳輸模塊，每個現場監測設備（GPRS抄表箱）中安裝一個GPRS數據傳輸模塊，可以實現一個（或多個）監測中心與多個現場監測設備的數據通信。
6.4.系統功能
⑴、數據顯示功能：將流量計數據在監測中心的計算機上顯示。
⑵、主動召測功能：監測中心可以主動問詢每臺流量計的數據。
⑶、數據傳輸功能：通過GPRS網絡雙向傳輸數據。
⑷、告警功能：現場被監測的數據可以設限，超限告警，通信中斷自動報警。
⑸、數據庫功能：數據存入指定的數據庫。
⑹、多通道功能：提供GPRS網絡和短消息兩個通道。
⑺、遠程維護功能：GPRS數據傳輸模塊可以遠程設參及遠程維護。

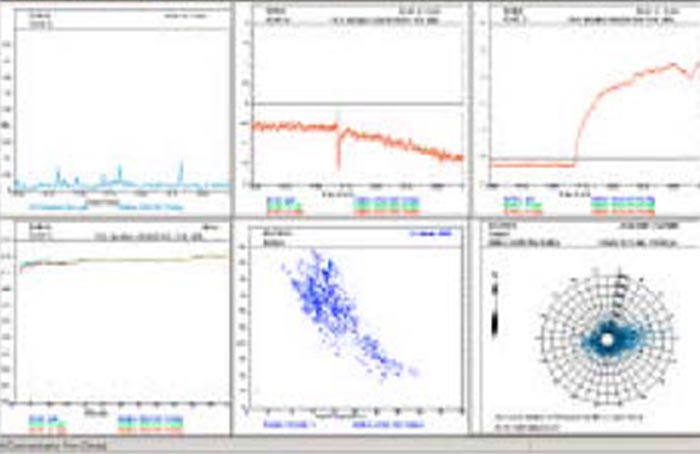

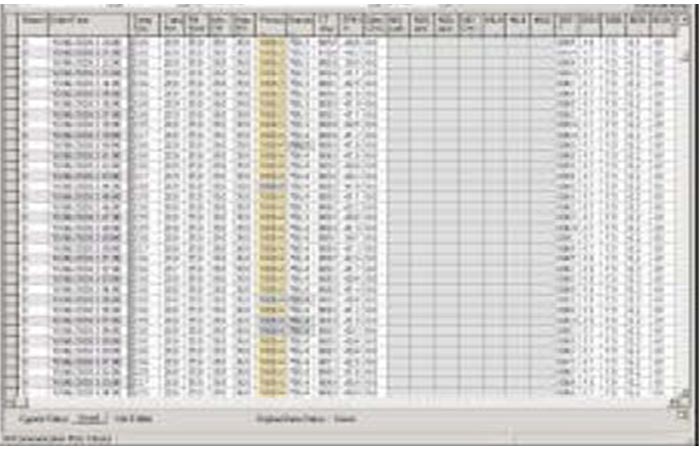

（7）數據統計
上位機采用IPC 工控機做服務器, 采用雙網卡進行通訊, 采集處理后的用戶站的數據, 通過服務器接入公司內部局域網共享, 供其他客戶端( 各相關經理、科室、站房等) 瀏覽查詢數據。
數據管理系統按照系統設置特點及實際管理要求, 設置系統參數, 并實施數據的規范管理; 同時提供良好的人機界面, 按熱電公司的管理要求, 進行數據的各類統計和輸出。管理系統所涉及到的工藝流程圖、過程控制圖、數據瀏覽表格、數據報警、過程數據趨勢圖等, 均采用軟件組態工具以快速組態方式形成, 符合工業自動化設計的發展趨勢。

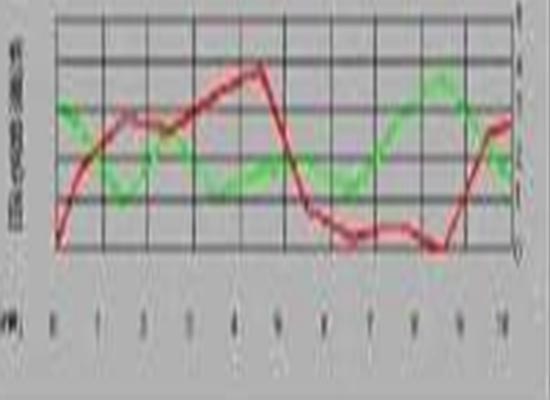

棒圖統計提供任意時間段內的、任意子站的棒圖統計, 包括流量、溫度、壓力、累計流量等。
報表統計提供所有子站、單個子站或用戶自定義統計子站的統計報表, 統計時間可以按年、月、日或任意時間段, 統計的內容也可以按用戶要求設置, 進行統計、存儲和打印輸出。
其他管理:
報警管理第一時間提供報警提醒和事件顯示, 任意優先級的警都能激發來自計算機的聲音報警; 提供報警列表和事件列表,包括故障報警統計、故障的發生時間和恢復時間等; 提供所有子站或單個子站的故障記錄查詢功能。
(8)現場控制
換熱站設備一般包括換熱器、循環泵、變頻恒壓補水系統及水處理設備；鍋爐房熱水經一網循環把熱量送入換熱站，站內隔離式換熱器將熱量傳遞給二網循環送往用 戶；換熱站自動化控制系統主要監控一網、二網進、出水的溫度、壓力、流量和循環泵、補水泵的狀態、啟停控制、轉速、故障以及電量等參數；

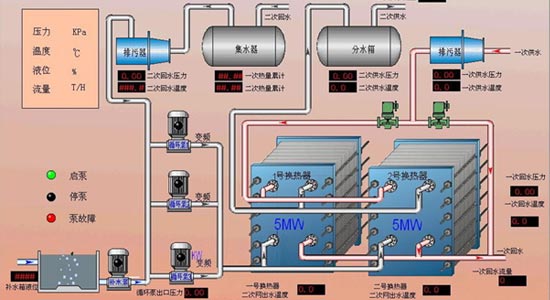

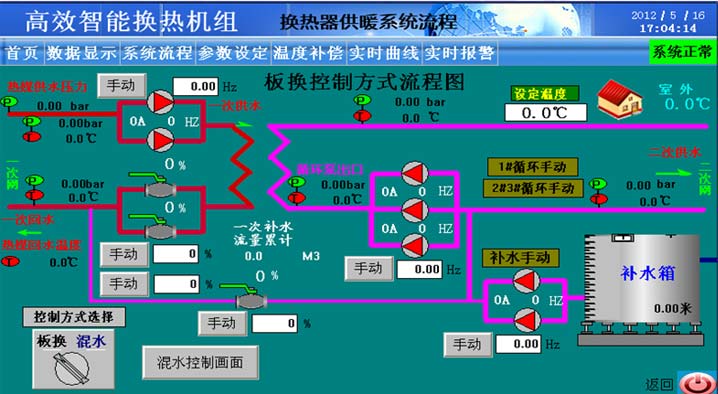

8.1現場控制- 水水交換
系統組成：2臺補水泵，2臺循環泵，1個溫控閥，4個壓力傳感器，5個溫度傳感器，變頻2臺
補水泵控制：回水壓力設定，壓力偏差設定，輪換時間設定，液位低保護設定，液位報警設定，故障報警，首先系統根據回水壓力設定，進行變頻PID自動調節， 維持回水壓力恒定，保證回水管道壓力的穩定，當1臺補水泵工作，壓力低時，1泵切換到工頻運行，2泵變頻運行，維持壓力穩定，當壓力高時，停止1號泵，當 壓力再低時，2泵工頻運行，1號泵變頻運行，如此往復，當有故障時，停機；變頻故障，需要1臺泵工頻工作，根據壓力偏差設定進行啟?？刂?；當實際回水壓力 大于設定回水壓力3分鐘，補水泵進入休眠狀態，回水壓力<設定壓力-壓力偏差設定時，休眠狀態解除；
循環泵控制：供回水壓差設定，輪換時間設定，回水壓力低保護設定，回水壓力報警設定，故障報警，系統根據供回水壓差設定，進行變頻PID自動調節，維持供 水壓力恒定，保證供水管道流量的穩定；當1臺循環工作，壓力低時，這時，1泵切換到工頻運行，2泵變頻運行，維持壓力穩定，當壓力高時，停止1號泵，當壓 力再低時，2泵工頻運行，1號泵變頻運行，如此往復，當有故障時，停機，變頻故障，這時，需要1臺泵工頻工作。
閥門控制：供水溫度設定，超溫報警設定，故障報警，首先系統，根據供水溫度設定，系統進行閥門的PID調節，維持供水管道出口的溫度恒定。
溫度補償控制：為了節能的需要，根據室外溫度的變化進行自動調節溫度設定值，達到溫度調節的目的。
溫度時間段控制：對于企業、商業、機關、學校等公共建筑而言，具有明顯的供熱特點可以在公休日、節假日及夜晚低溫運行。因此公建供熱節能是供熱部門實施節能降耗的重要環節。
報警控制：補變頻報警，回水壓力低報警，液位低報警，供水超溫報警，超壓報警
報表查詢：主要是進行回水壓力、回水溫度、供水壓力、供水溫度的一，二側的顯示，數據統計，便于日后的查詢等
補水泵控制：回水壓力設定，壓力偏差設定，輪換時間設定，液位低保護設定，液位報警設定，故障報警，首先系統根據回水壓力設定，進行變頻PID自動調節， 維持回水壓力恒定，保證回水管道壓力的穩定，當1臺補水泵工作，壓力低時，1泵切換到工頻運行，2泵變頻運行，維持壓力穩定，當壓力高時，停止1號泵，當 壓力再低時，2泵工頻運行，1號泵變頻運行，如此往復，當有故障時，停機；變頻故障，需要1臺泵工頻工作，根據壓力偏差設定進行啟?？刂?；當實際回水壓力 大于設定回水壓力3分鐘，補水泵進入休眠狀態，回水壓力<設定壓力-壓力偏差設定時，休眠狀態解除；
循環泵控制：供回水壓差設定，輪換時間設定，回水壓力低保護設定，回水壓力報警設定，故障報警，系統根據供回水壓差設定，進行變頻PID自動調節，維持供 水壓力恒定，保證供水管道流量的穩定；當1臺循環工作，壓力低時，這時，1泵切換到工頻運行，2泵變頻運行，維持壓力穩定，當壓力高時，停止1號泵，當壓 力再低時，2泵工頻運行，1號泵變頻運行，如此往復，當有故障時，停機，變頻故障，這時，需要1臺泵工頻工作。
凝結泵控制：凝結壓力設定，輪換時間設定，液位低保護設定，故障報警，系統根據凝結水壓力設定，進行變頻PID自動調節，維持凝結水壓力恒定，保證管道壓力的穩定
當1臺凝水泵工作，壓力低時，1泵切換到工頻運行，2泵變頻運行，維持壓力穩定，當壓力高時，停止1號泵，當壓力再低時，2泵工頻運行，1號泵變頻運行，如此往復，當有故障時，停機，變頻故障時，需要1臺泵工頻工作，根據壓力偏差設定進行啟停控制
閥門控制：供水溫度設定，超溫報警設定，故障報警，首先系統，根據供水溫度設定，系統進行閥門的PID調節，維持供水管道出口的溫度恒定?？紤]熱源和二次供水溫差大，溫度控制反應滯后等因素，汽水換熱溫度控制采用有差串級PID控制方式。
溫度補償控制：為了節能的需要，根據室外溫度的變化進行自動調節溫度設定值，達到溫度調節的目的。
溫度時間段控制：對于企業、商業、機關、學校等公共建筑而言，具有明顯的供熱特點可以在公休日、節假日及夜晚低溫運行。因此公建供熱節能是供熱部門實施節能降耗的重要環節。
報警控制：補變頻報警，回水壓力低報警，液位低報警，供水超溫報警，超壓報警
報表查詢：主要是進行回水壓力、回水溫度、供水壓力、供水溫度的一，二側的顯示，數據統計，便于日后的查詢等
8.3現場控制- 混水交換
系統組成：2臺混水泵，1個溫控閥，4個壓力傳感器，5個溫度傳感器，變頻1臺
混水泵控制：供水壓力設定，輪換時間設定，回水壓力低保護設定，回水壓力報警設定，故障報警，系統根據供回水壓差設定，進行變頻PID自動調節，維持供水 流量恒定，當1臺循環工作，壓力低時，1泵切換到工頻運行，2泵變頻運行，維持流量穩定，當壓力高時，停止1號泵，當壓力再低時，2泵工頻運行，1號泵變 頻運行，如此往復，當有故障時，停機，變頻故障，需要1臺泵工頻工作。
閥門控制：供水溫度設定，超溫報警設定，故障報警，首先系統，根據供水溫度設定，系統進行閥門的PID調節，維持供水管道出口的溫度恒定。
溫度補償控制：為了節能的需要，根據室外溫度的變化進行自動調節溫度設定值，達到溫度調節的目的。
溫度時間段控制：對于企業、商業、機關、學校等公共建筑而言，具有明顯的供熱特點可以在公休日、節假日及夜晚低溫運行。因此公建供熱節能是供熱部門實施節能降耗的重要環節。
報警控制：補變頻報警，回水壓力低報警，液位低報警，供水超溫報警，超壓報警
報表查詢：主要是進行回水壓力、回水溫度、供水壓力、供水溫度的一，二側的顯示，數據統計，便于日后的查詢等
回水壓力控制：通過一次回水電動調節閥或回水增壓泵調節。

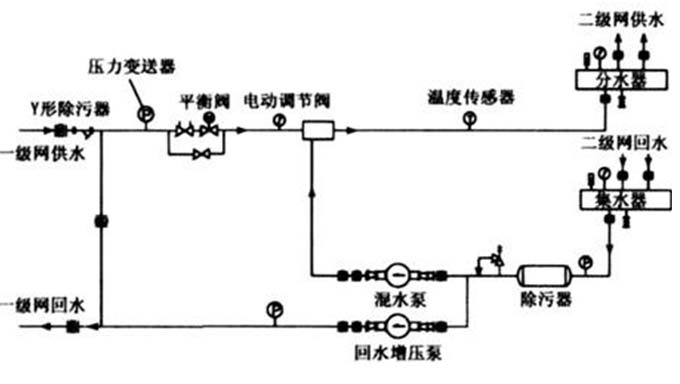

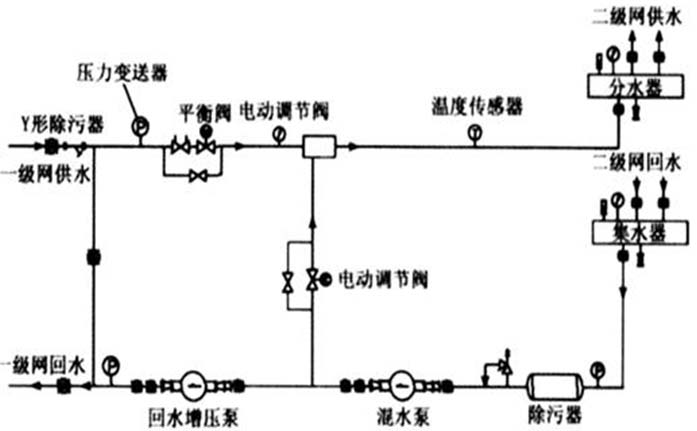

混水交換方式
1）當供熱小區地勢比較平緩、起伏不大時，采用將混水泵設置在旁通管上的系統形式，距離循環首站較近的供熱小區都可采用這種形式
2）當供熱小區地勢較高時，采用將混水泵設置在供水干管道上的系統形式 3）當供熱小區地勢較低時，采用將混水泵設置在回水干管道上的系統形式
