一、實現節能的依據
由于風機和水泵的電力及運行特性極其類似，此處以風機為例來討論其特性。
設計院對風機用能系統的設計是根據生產企業為滿足生產工藝要 求的最大化而進行設計的（一般企業在風機系統設計時考慮了企業長遠發展規劃，以及增容、增量的預留方案），按照設計慣例留有一定設計余量（20%）。而作 為生產企業在從事產品生產時，很難達到設計時的生產量，這就出現了大馬拉小車，電能浪費的現象，為節能提供了空間和依據。
風機能效控制器就是根據這一現象，采用智能化的檢測方式，在線檢測能源系統的工作狀態，根據工藝要求的參數值，適時動態調整風機的工況，使其需求保持平衡，減少能源浪費，達到節能目的。
１、設計的理論依據
根據工藝要求的參數值，采用對應的傳感器，實時跟蹤檢測運行 參數，動態調整風機的工況，依據風機流體動力學和空氣動力學相似定律：轉速跟流量成正比關系、跟壓力成平方關系、跟軸功率成立方關系，在工藝允許的情況 下，轉速只做小幅度調整，軸功率就會有較大的變化，這樣既可以保證滿足工藝要求，又可以達到較理想的節能效果。
２、節能原理
通過智能化系統按需要進行軟件組態，采用MPF技術進行閉環控制，在線自動檢測風機、用電系統的運行狀況（溫度、流量、壓力、液位等），在滿足該用電系統的生產工藝要求的前提下，合理的調整電機的功率，使其風機、水泵系統工作在最高效率狀態，而達到節能的目的。
二、節能效果
節約電能綜合能耗15%-40%
三、原理框圖
四、產品圖片
五、規格參數表
六、技術參數
由于風機和水泵的電力及運行特性極其類似，此處以風機為例來討論其特性。
設計院對風機用能系統的設計是根據生產企業為滿足生產工藝要 求的最大化而進行設計的（一般企業在風機系統設計時考慮了企業長遠發展規劃，以及增容、增量的預留方案），按照設計慣例留有一定設計余量（20%）。而作 為生產企業在從事產品生產時，很難達到設計時的生產量，這就出現了大馬拉小車，電能浪費的現象，為節能提供了空間和依據。
風機能效控制器就是根據這一現象，采用智能化的檢測方式，在線檢測能源系統的工作狀態，根據工藝要求的參數值，適時動態調整風機的工況，使其需求保持平衡，減少能源浪費，達到節能目的。
１、設計的理論依據
根據工藝要求的參數值，采用對應的傳感器，實時跟蹤檢測運行 參數，動態調整風機的工況，依據風機流體動力學和空氣動力學相似定律：轉速跟流量成正比關系、跟壓力成平方關系、跟軸功率成立方關系，在工藝允許的情況 下，轉速只做小幅度調整，軸功率就會有較大的變化，這樣既可以保證滿足工藝要求，又可以達到較理想的節能效果。
２、節能原理
通過智能化系統按需要進行軟件組態，采用MPF技術進行閉環控制，在線自動檢測風機、用電系統的運行狀況（溫度、流量、壓力、液位等），在滿足該用電系統的生產工藝要求的前提下，合理的調整電機的功率，使其風機、水泵系統工作在最高效率狀態，而達到節能的目的。
二、節能效果
節約電能綜合能耗15%-40%

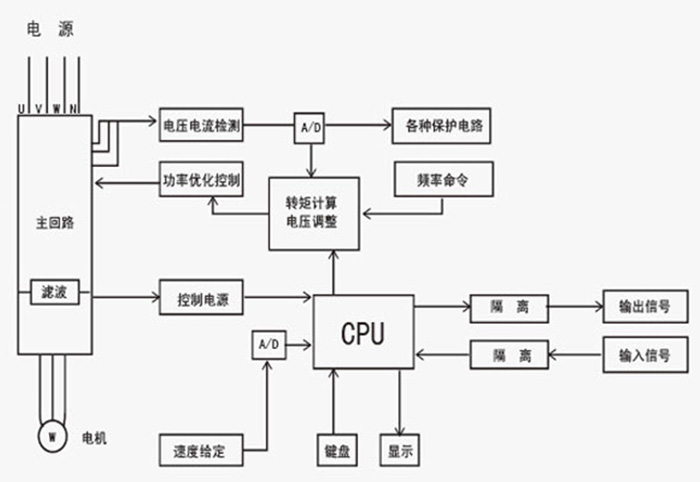

三、原理框圖
四、產品圖片
五、規格參數表
| 型號 | 額定功率 | 額定電流 | 額定電源電壓 |
| VTZM-EEC-FPWP-307R5 | 7.5KW | 13A | 三相交流 380V±20% |
| VTZM-EEC- FPWP -3009 | 9KW | 17A | |
| VTZM-EEC- FPWP -3011 | 11KW | 20A | |
| VTZM-EEC- FPWP -3015 | 15KW | 26A | |
| VTZM-EEC-FPWP -3018R5 | 18.5KW | 34A | |
| VTZM-EEC- FPWP -3022 | 22KW | 41A | |
| VTZM-EEC- FPWP -3030 | 30KW | 48A | |
| VTZM-EEC- FPWP -3037 | 37KW | 60A | |
| VTZM-EEC- FPWP -3045 | 45KW | 75A | |
| VTZM-EEC- FPWP -3055 | 55KW | 90 A | |
| VTZM-EEC- FPWP -3075 | 75KW | 115A | |
| VTZM-EEC- FPWP -3090 | 90KW | 150A | |
| VTZM-EEC- FPWP -3110 | 110KW | 180A | |
| VTZM-EEC- FPWP -3132 | 132KW | 220A | |
| VTZM-EEC- FPWP -3160 | 160KW | 265A | |
| VTZM-EEC- FPWP -3185 | 185KW | 310A | |
| VTZM-EEC- FPWP -3200 | 200KW | 360A | |
| VTZM-EEC- FPWP -3220 | 220KW | 380A | |
| VTZM-EEC- FPWP -3250 | 250KW | 420A | |
| VTZM-EEC- FPWP -3280 | 280KW | 470A | |
| VTZM-EEC- FPWP -3315 | 315KW | 530A | |
| VTZM-EEC- FPWP -3355 | 355KW | 600A | |
| VTZM-EEC- FPWP -3400 | 400KW | 660A |
六、技術參數
| 項 目 | 規范 | |
| 電源 | 額定電源電壓 | 三相 380V±20%，50～60Hz±5%，電壓失衡率<3% |
| 輸出 | 最大輸出電壓 | 最大輸出電壓與輸入電源電壓相同 |
| 輸出電流定額 | 100%額定電流連續輸出 | |
| 最大過載電流 | 120% 額定電流 1 分鐘，150% 額定電流 2 秒 | |
| 保護 | 保護功能 | 短路、過流、過載、過壓、欠壓、缺相、過熱、外部故障等 |
| 使用 條件 |
安裝場所 | 室內，海拔低于1 千米，無塵、無腐蝕性氣體 |
| 適用環境 | -10℃～+40℃,20%～90%RH(無凝露) | |
| 振動 | 小于0.5g | |
| 儲存環境 | -25℃～+65℃ | |
| 安裝方式 | 落地電控柜式 | |
| 防護等級 | 可定制 | |
| 冷卻方式 | 強迫風冷 | |
| 旁路方式 | 手動轉換、故障狀態自動轉換 | |
