太陽能空氣集熱器區別于太陽能集熱器，它不需要二次換熱直接可以得到所需要的熱風。目前太陽能空氣集熱器主要應用于建筑物取暖、物品干燥等。
1.實驗烤房
1.1烤房基本情況
該建筑為新疆維吾爾自治區哈密市一家葡萄干加工廠現有烤房。烤房并排共4間，均為1層平頂磚房，層高約3m，樓頂尺寸為2.5m×5m（東西×南北），烤房后緊鄰一塊空曠地，可作為太陽能空氣集熱器安裝場所。
1.2干燥要求
1.2.1干燥負荷要求：從4間烤房中選取1間進行太陽能干燥作業，按每天12h干燥300kg新鮮葡萄進行設計，干燥前葡萄含水率按75%計，干燥后葡萄含水率按25%計，經計算，得出干燥房每天所需熱量為556227kJ。
1.2.2干燥溫度要求：按甲方提供的干燥工藝要求，烤房內溫度控制為：初溫45℃~50℃，終溫65℃~70℃。
1.3氣象資料
根據國家氣象中心提供的全國各地日均及年總輻射數據（單位mJ/m2），哈密市（北緯42°49′）屬于太陽能資源較豐富地帶，其水平面上年平均日輻照量 為17.34mJ/m2，日照時數為全國最長地區之一，達3340h左右。哈密市葡萄成熟的季節是每年7月～9月，當?shù)?月份日均輻照量為19.81MJ /m2。
2.系統運行原理

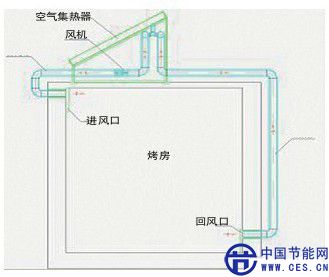

2.1系統原理（見圖1)
2.2.1運行原理：太陽輻射能穿過太陽能空氣集熱器玻璃蓋板后，投射到太陽能空氣集熱器的吸熱板上，被吸熱板吸收并轉換為熱能，用以加熱太陽能空氣集熱 器內的空氣，使其溫度逐漸上升。被加熱的空氣通過風機送入烤房，將熱量傳遞到被干燥物料，使物料中的水分不斷汽化，然后通過空氣對流把水汽及時帶走，從而 達到干燥物料的目的。在干燥的同時，對達到溫、濕度要求的回風做回收利用。
2.2.2技術特點：使用太陽能空氣集熱器將空氣加熱到65℃~70℃，提高了物料的干燥溫度，縮短了干燥時間，而且可以根據物料的干燥特性調節熱空氣溫度，保證干燥質量；使用風機強化熱空氣與物料的對流換熱，加快了干燥速度，可增進干燥效果，保證干燥質量。
2.2.3系統控制：干燥系統的運行由循環風機提供動力，風機運轉則干燥系統工作，風機停轉則干燥系統關閉。循環風機由太陽能空氣集熱器內的溫控開關和室 內的溫度控制儀共同控制：當太陽能空氣集熱器內溫度升高至40℃時，太陽能空氣集熱器內的溫控開關閉合，此時若室內溫度低于室內溫度控制儀設定溫度 -5℃（可調），則風機運轉，干燥系統開始工作，直至室內溫度達到設定溫度時停止；當太陽能空氣集熱器內溫度低于35℃或者室內溫度高于溫控儀設定溫度 時，風機均停轉，干燥系統停止工作。
2.2.4輔助干燥系統：采用原有燃煤烘干干燥系統作為輔助干燥系統。
3.主要設備選型
3.1太陽能空氣集熱器

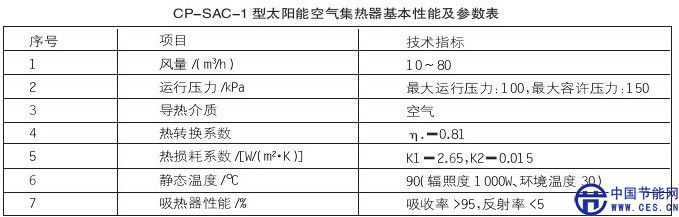

根據甲方要求，擬選用CP-SAC-1系列太陽能空氣集熱器。產品性價比好，經濟實用，產品承壓能力強，基本參數見表1。
根據以上數據及總集熱量要求，結合哈密市的日照情況，經計算，在干燥季正常晴好天氣情況下，選用28組CP-SAC-1系列太陽能空氣集熱器，集熱面積56m2，可提供該加工廠整個干燥季所需熱量。
3.2基本特性及優點
CP-SAC-1系列太陽能空氣集熱器特點：
太陽能空氣集熱器采用雙層風道設計，使用鍍黑鉻集熱板芯，吸收率高，發射率低，集熱效果好。
透明蓋板采用進口陽光板，抗沖擊能力強，透明度高。
集熱器外殼采用厚度為0.3mm鍍鋅板，防腐能力強。
集熱器的保溫采用一體式聚氨酯發泡，內表面帶反射層，保溫效果好。
集熱器內介質是空氣，無需考慮冬季防凍問題。
集熱器可配置型鋼支架，強度好，壽命長。
集熱器無懼空曬。
集熱器模塊化設計，可任意組合成各種大小集熱面積的集熱陣列。
3.3循環風機
根據相關設計規范，將28塊太陽能空氣集熱器分成2組，每組14塊，整個系統分成2個獨立的子系統。經計算，每個獨立的子系統需配備CY-270P離心風機1臺，風量1700m3/h，風壓300MPa，共2臺。
3.4輔助干燥設備
根據甲方要求，本著節約、降低成本的原則，采用原有燃煤烘干干燥系統作為輔助干燥系統，當陰雨天太陽輻照較差時手動操作使用。
4.重要計算及說明
4.1負荷計算4.1.1物料干燥過程中（含水率由75%降至 25%）的排水量：
Wp=300×（75%-25%）÷（100%-25%）=200（kg）
4.1.2物料預熱升溫（由20℃升溫至45℃）所需熱量Q1：Q1=300×（45-20）×4.2=31500（kJ）4.1.3物料中水分蒸發所需 熱量Q2：Q2=200×2333.7=466740（kJ）4.1.4干燥裝置所需總熱量Q，熱損失按5%計算:Q=Q1+Q2= （31500+466740）×（100%+5%）=523152（kJ）
4.2集熱面積
4.3太陽能空氣集熱器的安裝方位和傾角
太陽能空氣集熱器的安裝方位：根據GB50364-2005中第4.4.7條，太陽能空氣集熱器的安裝方位應朝向正南，如受建筑物條件的制約，也可選擇偏東南或偏西南方向。本方案中太陽能空氣集熱器安裝方位根據加工廠烤房的朝向選擇正南方向。
4.4太陽能空氣集熱器的安裝傾角可按下式確定
當太陽能空氣集熱器全年得熱量最大時，θ＝Φ式中：
θ——太陽能空氣集熱安裝傾角；
Φ——安裝地的緯度。
要使太陽能空氣集熱器的集熱效率在夏季最高，安裝傾角可由當?shù)鼐暥葴p10°來確定。即θ=Φ-10°來確定太陽能空氣集熱器安裝傾角。
要使太陽能空氣集熱器的集熱效率在冬季最高，安裝傾角可由當?shù)鼐暥燃?0°來確定。即θ=Φ+10°去確定太陽能空氣集熱器安裝傾角。
本方案中太陽能空氣集熱器主要用來干燥，所以應保證集熱器效率在冬季最高。安裝傾角為42°-10°，取整數30°計。
4.5太陽能空氣集熱器前后排間距
太陽能空氣集熱器的布置應避免受遮擋，與遮光物或太陽能空氣集熱器前后排的最小間距應按規GB50364-2005公式4.4.7計算：
D=H×ctgas式中：
D——太陽能空氣集熱器與遮光物或集熱器前后排間的最小距離，m；
H——遮光物最高點與太陽能空氣集熱器最低點的垂直距離，m；
as——太陽高度角；
當?shù)卮呵锓终?2時的太陽高度角（季節性使用）；
當?shù)囟寥照?2時的太陽高度角（全年性使用）。
本系統主要在夏季使用，由相關數據可以計算出哈密市春秋分日正午太陽高度角為47°05′，則D最小為0.93h，為0.93×1m，取整按1m計。
