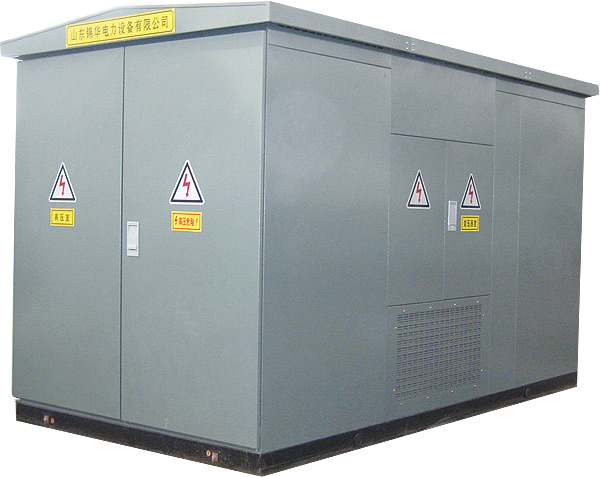

歐式變電站

單價	面議對比
詢價	暫無
瀏覽	640
發貨	山東省付款后3天內
過期	長期有效
更新	2014-08-21 10:33

聯系方式

加關注0

山東錦華電力設備有限公司

企業會員第12年

資料未認證

保證金未繳納

山東省
上次登錄 2014-08-20 •
荊茂福 (先生)

進入主頁 更多產品

詳細說明

箱式變電站　　

歐式箱變箱式變電站（即組合式變壓器）是一種高壓開關設備、配電變壓器和低

壓配電安裝，按一定接線計劃排成一體的工廠預制戶內、戶外緊湊式配電設備，

行將高壓受電、變壓器降壓、低壓配電等功用有機地組合在一同，裝置在一個防

潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封鎖、可挪動的鋼構造箱體內，

機電一體化，全封鎖運轉，特別適用于城網建立與改造，是繼土建變電站之后崛

起的一種嶄新的變電站。
另箱式變電站（簡稱箱變）是一種把高壓開關設備配電變壓器，低壓開關設

備，電能計量設備和無功補償安裝等按一定的接線計劃組合在一個或幾個箱體內

的緊湊型成套配電安裝。它適用于額定電壓10/0.4KV三相交流系統中，作為線路

和分配電能之用。適用于工廠、礦山、油田、港口、機場、城市公共建筑、居民

小區、高速公路、公開設備等場所。
YBP歐式箱變美式箱變依據產品構造不同及采用元器件的不同，分為歐式箱變

和美式箱變兩種典型作風。
我國自70年代后期，從法國、德國等國引進及仿制的箱式變電站，從構造上

采用高、低壓開關柜，變壓器組成方式，這種箱變稱為歐式箱變，形象比喻為給

高、低壓開關柜、變壓器蓋了房子。
從90年代起，我國引進美國箱式變電站，在構造上將負荷開關，環網開關和

熔斷器構造簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。

變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱變稱為美式箱變，形象比

喻為變壓器旁邊掛個箱子。
從體積上看，歐式箱變由于內部裝置常規開關柜及變壓器，產品體積較大。

美式箱變由于采用一體化裝置體積較小。
從維護方面，歐式箱變高壓側采用負荷開關加限流熔斷器維護。發作一相熔

斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，防止缺相運轉，請求負

荷開關具有切斷轉移電流才能。低壓側采用負荷開關加限流熔斷器維護，美式箱

變高壓側采用熔斷器維護，而負荷開關只起投切轉換和切斷高壓負荷電流的功用

，容量較小。當高壓側呈現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣

開關欠電壓維護或過電流維護就會動作，低壓運轉不會發作。
從產品本錢看，歐式箱變本錢高。從產品降價空間看，美式箱變還存在較大

降價空間，一方面美式箱變?nèi)辔逯佬目筛臑槿嗳佬?，另一方面，美?br />
箱變的高壓局部能夠改型后從變壓器油箱內挪到油箱外，占用高壓室空間。
箱變的型號
預裝(組合、箱式)變電站
1 6(10)/0.4(0.7)kV預裝(組合、箱式)變電站
2 礦用組合(箱式)變電站
3 6(10)/0.4kV預裝(組合、箱式)變電站
4 35/6(10)kV組合(箱式)變電站
箱式變電站特性
箱式變電站占空中積小。普通箱式變電站占空中積僅為5~6㎡，以至能夠減少

3~3.5㎡。合適于在普通負荷密集的工礦企業、港口和居民住宅小區等場所，能夠

使高電壓供電延伸到負荷中心，減少低壓供電半徑，降低損耗。低壓供電線路較

少，普通為4~6路。縮短現場施工周期，投資少。采用全密封變壓器和SF6開關柜

等新型設備時，可延長設備檢修周期，以至可到達免維護請求。外形新穎美觀，

可與變電站四周的環境互相諧和。
