電機是國民經濟中主要的耗電大戶，高壓大功率的更為突出，而這些設備大部分都有節能的潛力。大力發展高壓電機節能技術，將是時代賦予我們的一項神圣使命，而這一使命也將具有深遠的意義。

  北京高和華泰節能環?？萍加邢薰咀灾餮邪l(fā)、生產的GHHT-GY系列高壓電機智能節電器以智能調速技術為基礎，配套先進、精確的現代控制系統，可使高壓電機在最優經濟當量運行，降低能源損耗，提高電機效率。

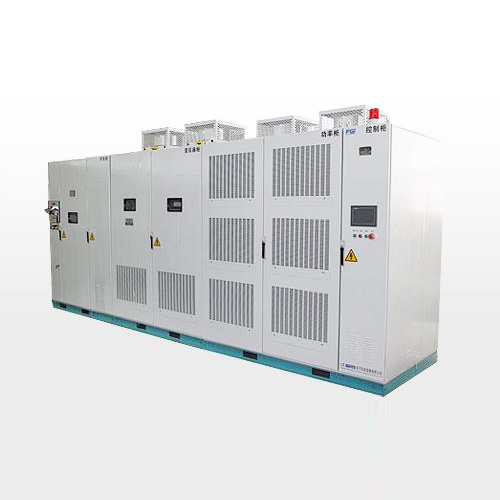

  GHHT-GY系列高壓電機節電系統以高壓省電裝置為基礎，高壓變頻采用功率單元串聯技術，直接輸出6kV、10kV電壓。由于采用功率單元串聯而非功率器件的直接串聯，因此解決了器件耐壓的問題。主控部分采用DSP+FPGA（即現場可編程門陣列）+PLC的大規模高速集成數字電路控制模式，高速運算可以實現實時精確電機控制，達到了兼顧高性能和高可靠性的目的。核心控制算法采用空間矢量PWM控制算法，有效提高了直流電壓利用率，F(xiàn)PGA實現功率單元脈沖分配算法，實時快速地驅動功率單元，保證所有單元等功率輸出。GHHT-GY系列高壓電機節電系統由控制柜、功率單元柜、變壓器柜、旁路柜組成。結構原理如下：

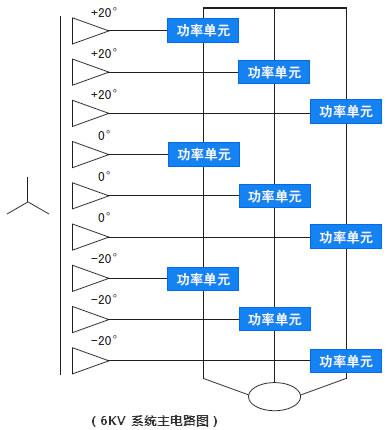

  1.主電路拓撲結構

  6kV系列：共9個功率單元組成，每3個單元構成一相，3相Y接；10kV系列：共15個功率單元組成，每5個單元構成一相，3相Y接；

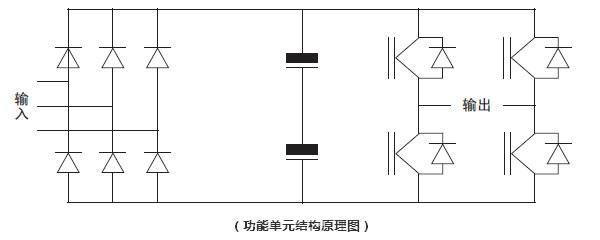

  2.功率單元原理

  高壓省電裝置功率單元采用系列化、模塊化設計，結構簡潔、可靠性高，其中旁路部分設計為可選件，方便用戶選擇。

  3.旁路原理

  旁路過程無需人為操作，由系統自動完成。即在節電系統出現故障時，可將節電系統進行旁路，將電動機直接接入原電網繼續運行。旁路的型式有自動旁路和手動旁路兩種型式，主要的區別在于：配置手動旁路功能者，其內部操作機構由隔離刀閘組成，當省電裝置出現故障時需要按照操作規程進行手動操作將省電裝置退出，將電機恢復至工頻運行狀態。當配置了自動工頻旁路后，其內部操作機構由隔離刀閘和真空接觸器（或斷路器）組成，隔離刀閘已預置到相應位置，僅為檢修時提供高壓斷開點，當省電裝置出現故障時在系統控制器的控制下自動退出省電裝置而切換至工頻運行狀態；當省電裝置檢修完畢后又可以在瞬間由工頻運行狀態轉至變頻運行狀態，用戶的負載無需停車，不影響生產，即可實現工頻→節能或是節能→工頻的雙向互切功能。對于重要工藝情況的負載可采用此種旁路型式。



  高和華泰省電裝置與國內外同類產品比較，在產品功能設計、產品質量保障措施、系統安全設計和服務方面，具有以下優勢和特點：

  輸入、輸出諧波含量低，輸入功率因數高。無須濾波器和功率因數補償，可直接驅動普通電機；

  系統控制電源采用220VAC和高壓主電源降壓隔離后雙路供電，系統運行更可靠、操作更簡便。其他產品一般采用柜內UPS供電，在柜內高溫條件下，UPS電池壽命短、故障率高，且開、停機時，操作煩瑣；

  冷卻風機采用高壓主電源降壓后直接驅動，風機僅在上高壓電后運行。系統220VAC控制電源容量僅需1kVA，且避免了冷卻風機啟、停時對控制系統的干擾；

  功率單元工作電源為高壓開關電源，直接取自單元內部電容，避免了瞬時掉電對單元的影響；

  更適應于國內電網條件，省電裝置工作電壓范圍為UN+15～-20%，如6kV系列可穩定運行于6900V電壓條件下；

  瞬時停電保護功能。當主電源失電后，省電裝置控制電機處于發電狀態運行，為單元電容充電，并為單元控制電源供電，直至主電源恢復，省電裝置回到原運行狀態。瞬時停電時間典型值為3秒（具體時間長短與負載的轉動慣量大小有關）；

  限流功能。避免啟動或負載突然變化時，使省電裝置輸出電流過大而導致保護動作；

  操作平臺采用全中文WINNT系統，運行穩定，且易學易用；

  結構緊湊，體積小。與國內同容量產品相比，柜體寬度縮小0.6～1.0米；

  完善的上位控制功能?？膳cDCS系統實現通訊（采用標準MODBUS通訊規約）或I/O方式連接。

  主要器件均采用世界一流廠商的成熟產品，產品從元器件至半成品及成品，均實現100%的嚴格測試。各系列產品出廠前均完成100%72小時以上負載測試記錄，確保產品的可靠性。

  在系統安全設計方面，當省電裝置應用于火電廠鍋爐送、引風機時，運用合作伙伴的“風量突變時的鍋爐保護”專利技術，確保省電裝置故障時鍋爐不熄火，保障鍋爐連續安全運行，避免省電裝置故障對電廠產生重大損失，此項應用目前在國內（包括進口省電裝置）尚屬首創。

  有較強的工程設計能力和溝通意愿，能根據用戶現場條件和控制要求量身定做，及時滿足用戶的不同需求；

  功率單元模塊化設計，可以互換，維護簡單；

  二次接線模塊化設計，現場接線簡單，安裝周期短；

  高和華泰節能公司本著“用戶利益至上”的原則，想用戶所想，急用戶所急，視每個項目的質量和口碑為生命。在已經進行的項目中，有非常高的成功比率。





  火力發電：引風機、送風機、給水泵、循環水泵、凝結水泵、壓縮機、灰漿泵等。

  冶金采礦：引風機、通風風機、除塵風機、泥漿泵、除垢泵、離心進料泵等。

  石油化工：引風機、氣體壓縮機、注水泵、潛油泵、主管道泵、鍋爐給水泵、鹵水泵、混合器、擠壓器等。

  水泥制造：窯爐引風機、生料研磨引風機、壓力送風機、主吸塵風機、冷卻器吸塵風機、冷卻器排風機、預熱塔風機、分選器風機、窯爐供氣風機等。

  供水、污水處理：污水泵、清水泵、凈化泵、生物粗處理塔泵、送氧鼓風機等。

  其他：傳動機械裝置、風力渦輪機、風洞等電機系統的節能改造。
