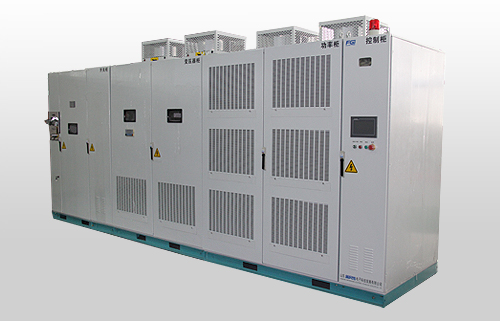

RH高壓變頻器系列產品

     我公司生產的高壓變頻器是以高速DSP為核心，采用無速度傳感器矢量控制技術、功率單元串聯多電平技術，屬高－高電壓源型變頻器，以高可靠性、易操作、高性能為設計目標，滿足各類負載調速節能改造需要。
     高頻變頻器由控制柜、功率單元柜、變壓器柜三部分組成，另外配有手動或自動的工頻/變頻旁路切換柜供客戶選用。
     控制柜是高壓變頻調速系統的核心，由其進行邏輯處理和計算，控制各功率單元的動作，驅動電機運行。變壓器柜內裝有干式高壓隔離移相變壓器，可以大大發送網側電壓波形，有效抵制諧波，顯著提高變頻器運行可靠性。
     功率單元柜由多個完全相同的功率單元組成，每個單元結構上完全一致，可以互換，維修和調試方便，主要完成整流、濾波和PWM逆變等功能，是變頻器的核心部件。
     控制柜是高壓變頻調速系統的核心，由其進行邏輯處理和計算，控制各功率單元的動作，驅動電機運行。控制器核心由高速32位DSP，一體化人機界面和PLC共同構成，精心設計的算法可以保證電機達到最優的運行性能。人機界面為觸摸式人機界面，

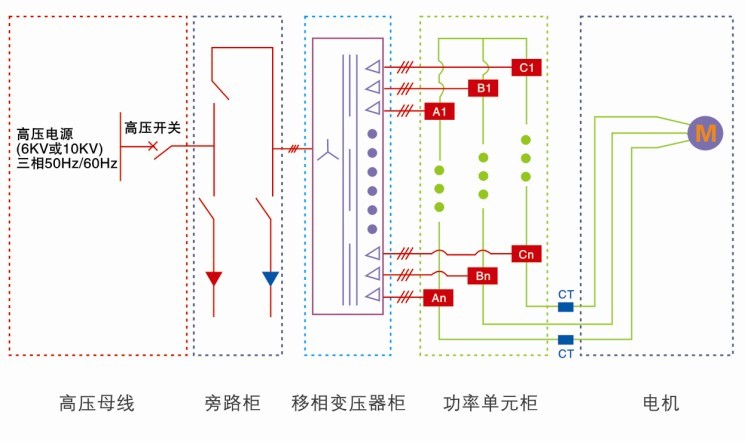

高壓變頻器調速原理圖：
