LOGO! 智能邏輯控制器
LOGO! 智能邏輯控制器填補了繼電器與 PLC 之
間的技術空間，已發展成為模塊化的標準組件
產品。通過集成的 8 種基本功能和 31 種特殊
功能，LOGO! 可以代替數以百計的開關設備，
從時間繼電器一直到接觸器。它有很好的抗振
性和很高的電磁兼容性（EMC），完全符合工
業標準，能夠應用于各種氣候條件。
數字/模擬輸入，高速計數 體積小巧，擴展靈活
直流主機提供四路模擬量輸入（ I1、I2、I7、I8； 最大可以擴展 24DI、16DO、8AI、2AO，同時可以通
電壓信號）和四路高速數字輸入（I3、I4、I5、I6； 過通訊擴展模塊實現靈活應用。
5 kHz）。
PNP/NPN 傳感器輸入 集成的數據保持
LOGO! 24RC / RCo 可直接連接 NPN / PNP 傳感器信號， 發生掉電時，能夠保持定時器、計數器等的過程值，
使機械設備的輸入范圍擴大，且減少接線工序。 確保設備安全可靠運行。
數字量輸出，10A負載 全中文界面、雙語言切換
繼電器輸出點帶阻性負載可達 10 A、電感負載可達 主機和編程軟件都支持中、德、英、法、意、西
3 A，可以直接連接小型發電機、電磁閥、照明設備 班牙、土耳其、俄、荷蘭、日十種語言。主機和

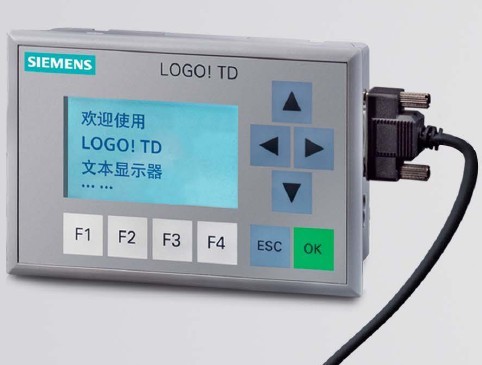

和通風設備 LOGO! TD 的消息畫面均可實現雙語言切換。

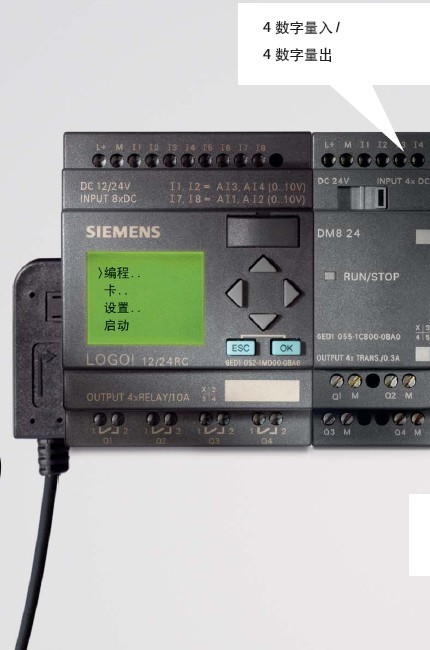

LOGO! CPU 模塊（基本型）
名稱 供電電壓 輸入 輸出 屬性
LOGO! 12/24RC 12 / 24 V DC 8 個數字量 1) 4 個繼電器 (10 A)
LOGO! 24 24 V DC 8 個數字量 1) 4 個固態晶體管 無時鐘
24 V / 0.3 A
LOGO! 24RC 24 V AC / 24 V DC 8 個數字量 4 個繼電器 (10 A)
LOGO! 230RC 115－240 V AC / DC 8 個數字量 4 個繼電器 (10 A)
LOGO! CPU 模塊（經濟型）
名稱 供電電壓 輸入 輸出 屬性
LOGO! 12/24RCo 12/24V DC 8 個數字量1) 4 個繼電器 (10 A) 沒有顯示單元 / 沒有鍵盤
LOGO! 24o 24V DC 8 個數字量1) 4 個固態晶體管 沒有顯示單元/沒有鍵盤/無時鐘
24 V / 0.3 A
LOGO! 24RCo 24 V AC/24VDC 8 個數字量 4 個繼電器 (10 A) 沒有顯示單元 / 沒有鍵盤
LOGO! 230RCo 115-240V AC/DC 8 個數字量 4 個繼電器 (10 A) 沒有顯示單元 / 沒有鍵盤
相關附件
LOGO! USB / PC 電纜
便于在 LOGO! 與 PC 間
進行程序調試和下載
LOGO! 存儲卡
LOGO! 電池卡
LOGO! 存儲 / 電池卡
LOGO! 手冊
LOGO! 入門指南
• 詳細操作信息
• 所有集成功能的說明
• 大量的應用案例
LOGO! 電源
對 LOGO! 進行可靠電源供電 — 用于將 100 －
240 V AC 線路電壓轉換為相應工作電壓
• 適用于所有 LOGO! 12 V DC 和 24 V DC 單元
• 每種情況下提供有兩種型號，適用于不同的
輸出電流
??
??
??
?
