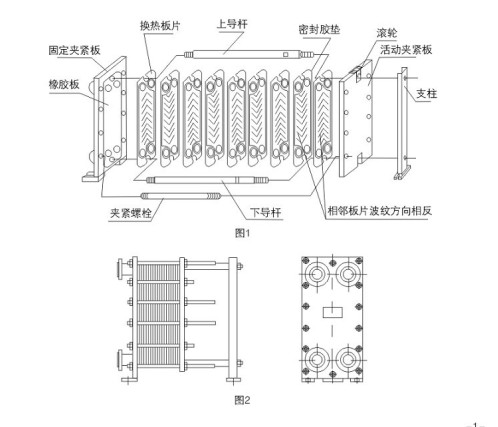

板式換熱器主要部件是由換熱板片、密封膠墊、夾緊板、導桿、夾緊螺栓組成。換熱板片是由不銹鋼板壓制成型，它上面開有4個流道孔，中部壓成人字形波紋，四周壓有密封槽。密封槽內粘有密封膠墊。換熱板片通過兩導桿定位對齊，兩夾緊板通過夾緊螺栓將各板片壓緊，從而形成換熱器內腔換熱流道。相鄰換熱板片的人字形波紋方向安裝時相反，接觸點彼此相互支撐。人字形波紋和這些支撐點使流體介質在其內部流動時充分形成湍流，這是板式換熱器具有很高換熱效率的主要原因。另外換熱板片厚度較薄，導熱熱阻較小，板片兩側的流體介質流動分布較為均衡，也使得傳熱較為充分。

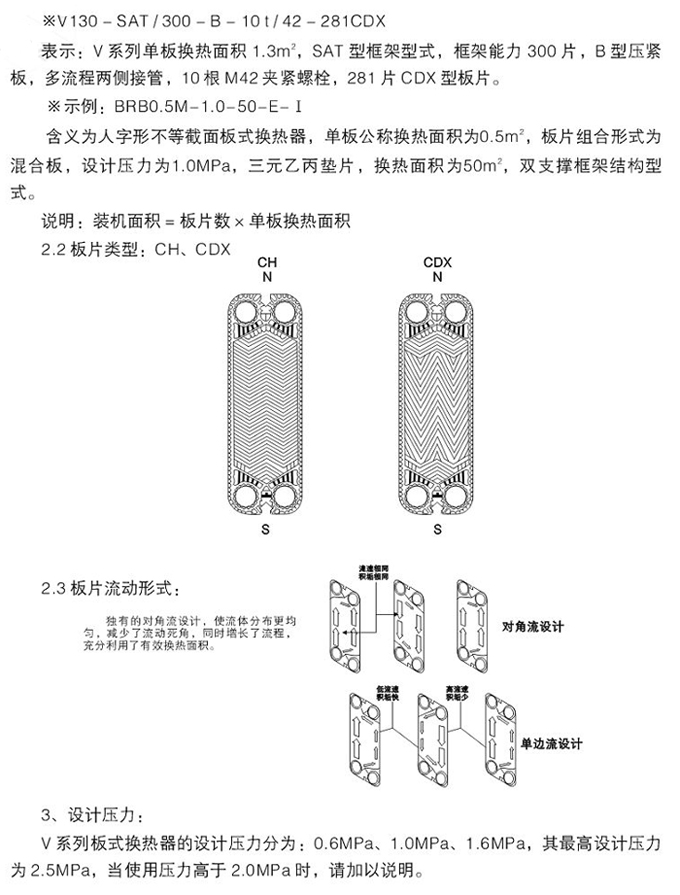

 板片設計
      板片采用美國的壓型模技術，一次壓制成型并整體落料加工完成。板片設計了獨特的進口導流區，保證流體在板片換熱區域均勻分布，無流動死區，提高了換熱效率，板片上設計由應力釋放區，使板片壓制后更平整，減少了泄漏的可能性。

定位系統
      板片定位槽采用翻邊加強設計，避免拆裝過程中板片的變形：框架上的定位采用工字鋼和矩形管的復合定位方式，定位可靠，板片拆裝容易，多次拆裝后定位仍然精確。

密封熱片
      墊片密封采用線接觸密封，墊片在較小的夾緊力作用下可達到較強的密封效果。由于墊片受到的作用力較小，多次拆裝后墊片和墊片槽的永久變形小，提高了使用壽命。墊片外調設置有一定數量定位凸起，可以對板片進行輔助定位和防止板片變形。墊片與板片之間采用別卡固定方式，固定可靠，更換方便。

一、產品概述

      板式換熱器廣泛應用于供熱取暖、熱水洗浴、空調、液壓油冷卻、石油化工、制藥、食品加工等領域。
      板式換熱器是目前各類換熱器中換熱效率最高的一種換熱器，它占用空間小，安裝拆卸方便。
      板式換熱器主要部件是由換熱板片、密封膠墊、夾緊板、導桿、夾緊螺栓組成。換熱板片是由不銹鋼板壓制成型，它上面開有4個流道孔，中部壓成人字形波紋，四周壓有密封槽。密封槽內粘有密封膠墊。換熱板片通過兩導桿定位對齊，兩夾緊板通過夾緊螺栓將各板片壓緊，從而形成換熱器內腔換熱流道。相鄰換熱板片的人字形波紋方向安裝時相反，接觸點彼此相互支撐。人字形波紋和這些支撐點使流體介質在其內部流動時充分形成湍流，這是板式換熱器具有很高換熱效率的主要原因。另外換熱板片厚度較薄，導熱熱阻較小，板片兩側的流體介質流動分布較為均衡，也使得傳熱較為充分。

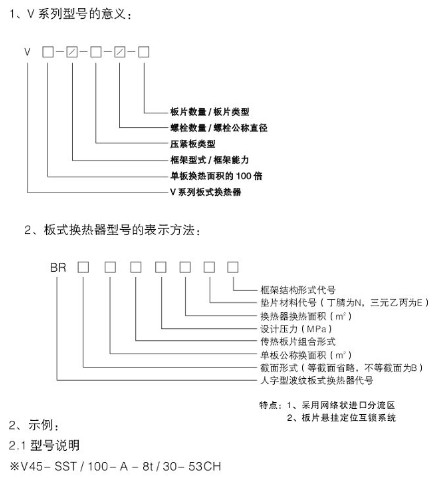

二、技術特點
      四平維克斯天成熱工設備有限公司生產的板式換熱器全部采用法國公司生產工藝、檢測規程、重要裝備生產板式換熱器。產品完全達到法國公司技術標準要求：
      板式換熱器的關鍵件：
      ——換熱波紋板片：采用寶鋼、太鋼（SS304或SS316）原材料或其他特殊材料，利用法國專業磨具公司進口的全套壓型模與整體落料模，再按照國外技術工藝要求制造的大型壓機上一次壓制成型并一次整體落料成換熱波紋板片。每一種板形性能均經過專業權威機構測試與鑒定。
      ——墊片和粘膠：為真正解決板式換熱器密封墊片易脫落與壽命短這一關鍵難題，維科斯天成公司從墊片、粘膠本身質量，墊片粘接工藝和墊片及板片的結構設計等幾個方面入手，最大程度的延長墊片使用壽命，提高換熱器工作的可靠性：
      ***墊片：我們選用美國原材料制造的高質量密封墊片。
      ***粘膠：我們選用美國3M公司進口高溫固化膠，配合墊片高溫固化粘接工藝。
      ***墊片高溫固化粘貼工藝：維克斯集團在國內同行業中獨家采用墊片高溫固化粘接工藝，板片與墊片在有一定預緊力的條件下采用美國進口高溫固化膠，在160℃以下工況條件下，經過多年運行和多次拆裝而墊片不脫落，從而避免了合成橡膠墊片在熱態下工作因膠體膨脹而導致墊片變長不能完全復位在墊片槽內的狀況。因為在這種情況下，即使墊片的密封性能能滿足技術要求，但因墊片不能完全復位在墊片槽內而不得不報廢。為此必須多次更換新墊片，既不便于維護，又增加了大量的維修費用。
      ***同時，也可根據用戶需要，提供免粘接掛式墊片?？煞磸筒鹦?，不破壞密封墊片。
      ***維克斯天成公司獨特的墊片槽結構設計，最大限度地改善墊片工作條件，有效地延長使用壽命。
      1、維克斯天成公司板片厚度大、板間距即波紋高度或墊片槽深度為4mm，比其他國外公司寬25%，又因成型板片剛度比其他國外公司大很多，因此墊片槽寬度可以做的大得多，對于同樣規格的板式換墊器，我們墊片的厚度和寬度（即體積）要大許多，在同樣的工作壓力下，我們墊片在單位體積上的壓力要小很多，因此永久變形小，使用壽命更長。
      2、維克斯天成公司在板片剛度最弱的導流槽內有支撐溝凸，是成型板片剛度更強，避免墊片槽某處應力變形造成對應很小區位墊片的過度擠壓，加速此小局部的性能衰減、老化、因而出現泄露需要換新墊片。承壓力能更好！密封更安全、更穩固。
      3、維克斯天成公司在板形結構設計中，充分考慮了板片在多次拆裝后的永久變形問題，新設備出廠在規定的夾緊尺寸下，半片之間并未剛性接觸，而是預留了0.1mm的間隙，多次拆裝后尚有進一步夾緊的余地，以保證墊片的密封性能，這種結構設計提高了換熱器長期可靠的運行性能，丁晴110℃溫度的工況條件下、三元乙丙在140℃溫度的工況條件下，墊片壽命可達4萬年以上。
