a. 產品概述
    在風機、水泵類負載運行中，其輸入的能量約15～20%被電機和風機、水泵本身所消耗，約35～50%被擋板或風門節流所消耗。前者可通過采用高效電機及高效風機、水泵來降低，后者則可通過采用節能調速調節流量來取消。因?yàn)閷?duì)水泵來說，其軸功率與轉速的三次方成正比，流量與轉速的一次方成正比。所以，如果通過調速將流量降到滿載時的80%，則所需軸功率可減少一半（理論上）。實踐及理論均已證明，采用調速方式調節流量節電可達20%～60%。
    一臺設備在選用與其配套的電機容量時，均是按設備的最大用量予以考慮，且留有20%流量的裕量。這就是說，即使設備全載運行，其開度也不會是100%，最多僅能達到80%左右，此外，水泵在選用其配套電動機時，也留有一定裕量。因而在設備的正常運行中，其電動機總是處于不全載情況下運行。上面兩種情況，使得采用節能調速調節流量要節約更多的電能。
    用擋板調節流量，可調性能差，非線度大，反應速度慢，不準確。而且在擋板開度很小時，電機的輸入功率仍然很大。采用節能調速調節流量（此時擋板處于全開位置），不僅可調性能好，反應速度快，而且線性度和準確性均很高。如采用閉環控制，則水位控制精度可達±10毫米，氣壓控制精度可達±5%，負壓控制精度可達±3Pa。  可增加外部傳感器，根據傳感器檢測的數據來自動調節智能省電裝置的輸出頻率。這種控制方式可使設備始終在最佳狀態下運行。這不僅可將提高設備效率15%，同時也具有約25%的節能作用。并能減輕勞動強度，降低噪音、粉塵，從而減少了對環境的污染。

b. 系統工作原理
風機、水泵類是一種平方轉矩負載，其轉速n與流量Q、壓力H及軸功率N的關系如下式所示：
  Q1=Q2（n1/n2）；H1=H2（n1/n2）2；N1=N2（n1/n2）3亦為：Q∝n；H∝n2；N∝n3
      上式表明，風機、水泵的用量Q與其轉速n成正比，水泵的揚程H與其轉速n的平方成正比，風機、水泵的軸功率N與其轉速n的立方成正比。頻率與轉速的關系為n=60f(1-s)/p
      式中：f為電源頻率，s為轉差率，額定轉差率約為2～5%，p為電動機的極對數。
     由上式可看出，當p、s一定時，電機即水泵轉速與輸入電流的頻率成正比。頻率愈高，轉速愈快，頻率愈低，轉速愈慢。由水泵特性可知，水泵用量與頻率也成正比，調節頻率即調節轉速。

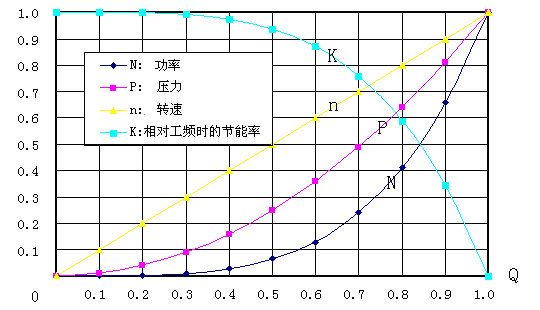

     由此可見，如果降低電源頻率即可降低電機轉速，減少水泵用量，從而按立方指數關系大幅度降低水泵用量電機功率消耗，實現有效節能。見表1與圖1。

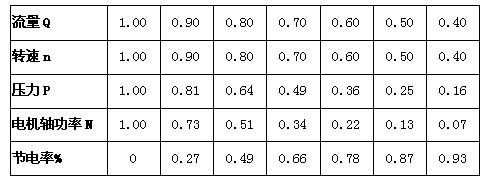

表1 節能調速的節電比率如下表





a. 性能特點   b. 電氣規格參數
a. 性能特點
(1) 風、水壓的保障
節能在實際使用中要考慮流量與水泵的轉速的平方成正比的關系及管損與水泵的轉速平方成正比的關系；在水泵的壓力隨轉速的降低而降低的同時管道損失也在降低，因此，系統對水泵壓力的實際需求一樣要降低；而通過設定智能省電裝置下限頻率的方法又可保證系統對水泵壓力的最低需求。
 (2)  控制性能的提高
系統運行穩定，抗干擾能力強，軟啟動，高效節能，保護功能完善，可邏輯控制，操作簡單安裝方便，可實現工頻、節能雙回路控制，可自動切換，安全運行有保證，低噪音，環保效果顯著等。
(3) 避免了可調節擋板的維護費用的發生。
(4) 節電效果顯著
根據現場實際數據和運行工況分析，節能控制改造項目風機、水泵類節能改造后，節電率可達到25%--45%之間。

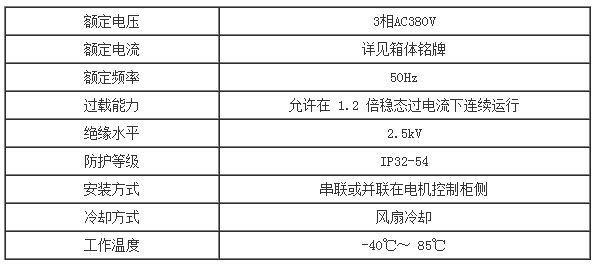

b. 電氣規格參數


c. 適用范圍
適用于水系統各循環水泵、給水泵、凝結水泵、冷卻水泵、排污泵等，工業生產中各鼓風機、引風機、排煙風機、離心風機、混流風機、軸流風機、正壓送風機、斜流風機、羅茨風機、除塵風機等
