適用于風機、水泵、空壓機、抽油機、中央空調、恒壓供水節電器主機
針對風機水泵類可調速的電機，采用變頻調速的方法可以取得比較好的效果，但目前針對很大一部分不允許調速的電機卻缺乏相應的技術解決方案，而一般相控節電器（即“智能電機節電器”）的技術平臺又相對落后，并在實際應用中對負載要求苛刻，節電效果不理想。因此，我們將開發重點放在了“針對不可調速的電機如何實現節能”，以及如何在一臺機器上集成既能夠?qū)崿F(xiàn)調速節能，又能夠?qū)崿F(xiàn)追蹤節能。
為了攻克這一難關，F(xiàn)DS節能研發部、生產部同不少代理商一道，通過不斷開發測試整合，并實地應用，將最新的電力電子科技成果應用在實際產品中，終于具有里程碑意義的FDS-DP雙模全能電機節電器開發成功并正式推向市場，其在一臺機器上同時集成了優異的追蹤負載功能和變頻調速功能，即一機雙模節電功能，屬?lài)?guó)內首創，具有行業先進水平。
一、開發背景
1、企業中電機的應用雖普遍，但絕大多數電機都經常處在空載、輕載、中載和變負載的情況下運行，負載率低（“大馬拉小車”）、工作效率低、電能終端利用率不到40%，電能浪費現象十分嚴重，節電潛力巨大。
2、針對風機水泵類可調速的電機，采用變頻調速的方法可以取得比較好的效果，但目前針對很大一部分不允許調速的電機卻缺乏相應的技術解決方案，而一般相控節電器（即“智能電機節電器”）的技術平臺又相對落后，并在實際應用中對負載要求苛刻，節電效果不理想。因此，我們將開發重點放在了“針對不可調速的電機如何實現節能”，以及如何在一臺機器上集成既能夠?qū)崿F(xiàn)調速節能，又能夠?qū)崿F(xiàn)追蹤節能。
3、為了攻克這一難關，F(xiàn)DS節能研發部、生產部同不少代理商一道，通過不斷開發測試整合，并實地應用，將最新的電力電子科技成果應用在實際產品中，終于具有里程碑意義的FDS-DP雙模全能電機節電器開發成功并正式推向市場，其在一臺機器上同時集成了優異的追蹤負載功能和變頻調速功能，即一機雙模節電功能，屬?lài)?guó)內首創，具有行業先進水平。
（雙模全能電機節電器研制期間，我公司各部門配合各地代理商一道進行了長期、大量的野外試運行。實踐證明，該節電器性能穩定可靠、節電效果和對電機的保護作用十分顯著。經國家電子產品檢測所檢測：空載節電率達65.3%，平均節電率達45.5%。
二、節電原理：
一般使用電機時，所選用的額定功率，通常都超過實際需要的功率，又因?yàn)樯a(chǎn)工藝中的需求量（負載率）是變化的，此時，電機自身不能做出相應的功率調節。
在目前針對電機的驅動技術上，變頻調速的產品已得到一定的應用和普及，但在實際生產中，更多的電機是不允許減速的，只能工作在工頻狀態，如沖床、車床、破碎機、傳送帶等，而此時電機的負載率并不高，電機運行效率（輸出功率/輸入功率×100%）的高低取決于負載率（輸出功率/額定功率×100%）的高低，負載率越低效率越低，在實際生產過程中電機“大馬拉小車”（負載率低、效率低）的現象十分普遍且不可避免。
FDS-DP雙模全能電機節電器即具有高速追蹤電機的負荷變化自動調整輸入功率的獨特功能，當負荷減輕時降低電機電壓少供些電能；當負荷加重時又自動跟上去多供些電能，保證電機安全運行，需多少供多少，使電機的輸出功率實時與負載匹配，保證電機在其整個負荷范圍內的能量消耗降到最低的程度，最大限度的提高電機的實際運行效率。這也是該節電器節電效果特別顯著的根本原因。

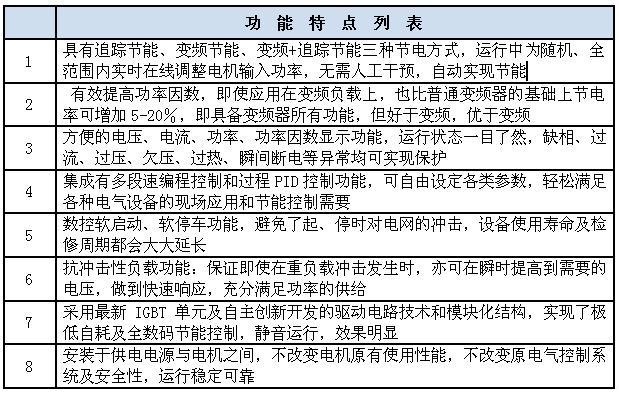

三、性能優勢
1、空載節電率65.3%、平均節電率45.5%，超高效節能
節電器設有動態矢量自動追蹤匹配系統，能根據電機的負載變化快速調整輸入功率，強制降低電機電流，大幅降低電機的銅損、鐵損、雜散損耗和附加損耗，提高電機的運行效率。其輸出波形成正弦函數規律變化，波形驅動效率高、諧波分量小、功率因數≈1，完全實現了電機的超靜音運行。經國家權威檢測部門檢測：空載節電率65.3%，平均節電率45.5%。
2、追蹤節能、變頻節能、變頻+追蹤節能，三位一體，真正全能
A、（模式一）追蹤負載節能：廣泛適用于抽油機、破碎機、皮帶機、空壓機、冷凍機、切割機、軋鋼機、研磨機、攪拌機、球磨機、剪板機、成型機、空氣錘、車、刨、鉆、銑、沖等定速設備或機械上作高速追蹤節能應用，這部分電機數量約占電機總數的60%；
B、（模式二）變頻節能或者變頻+追蹤節能：應用于風機、水泵、空壓機、注塑機等設備或機械上作變頻或者變頻+追蹤節能應用（此功能是變頻器所不具備的），這部分電機數量約占電機總數的40%。
另外，還可為中央空調、恒壓供水、造紙、紡織等大型生產線上作速度匹配和PLC、PID程控節能應用。
因此，F(xiàn)DS-DP雙模全能電機節電器幾乎解決了所有電機節能應用的問題（只要本身存在節能的空間），是真正的一機全能電機節電器，更是傳統節電器、軟啟動器、變頻器、節能控制器的理想換代產品。
3、數控軟啟動
將啟動電流控制在額定電流以?xún)?nèi)并保證電機高轉矩輸出（帶重載亦可啟動），滿足各種工況條件下電機的啟動需要。電機啟動時間1～6000秒連續可調，電機啟動后自動轉入節能運行，整個過程平穩、安靜、安全，完全消除了沖擊電流對電機、設備及電網造成的危害，改善系統的穩定性。
4、超強的邏輯控制功能
節電器不僅對電機缺相、過載、過壓、欠壓、過熱等進行高精度保護，同時自動記錄故障時的頻率、電流、電壓、溫度、時間等參數，使現場應用方便、快捷、省時、省心。
節電器集成有多段速編程控制和過程PID控制功能，可自由設定運行時間、運行方向、以及反饋量、反饋極性、反饋增益、積分時間、采樣周期等參數，輕松滿足各種電氣設備的節能控制需要。
5、國內首創，行業領先
FDS-DP雙模全能電機節電器以現代電機控制理論為基礎，通過計算機構建數控平臺，利用新型電力半導體驅動技術對電機進行全數碼節能控制，具有控制精度高、節電率高、功能強大、性能穩定、產品升級靈活、邏輯運算能力強、無觸點、無電弧、壽命長、免維護、體積?。?0cm×27cm×20cm）、重量輕（13kg）等特點，傳統節能控制技術無法相比，屬?lài)?guó)內首創，行業領先之產品，市場沒有競爭。



四、適用范圍
電機節能問題的全面解決之道，適用于全行業所有領域的允許調速和不允許調速的三相異步電機（0.4KW－380KW），甚至滿負載的電機也可實現節能。

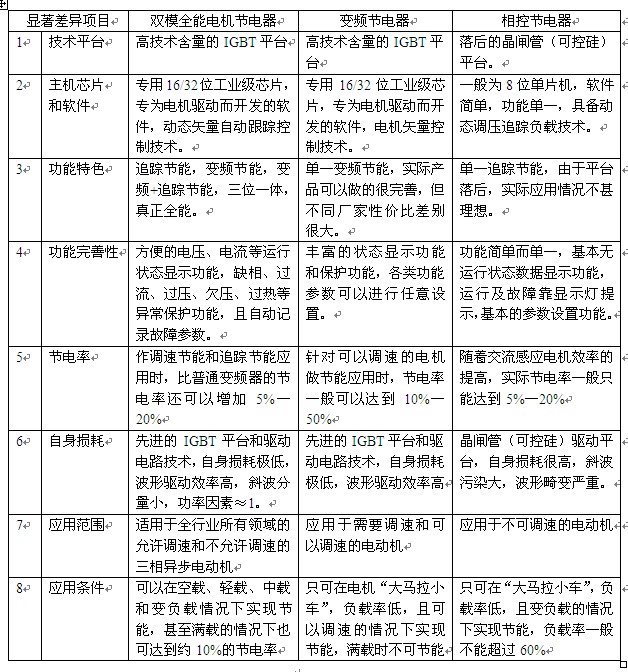

五、核心技術鑄造顯著差異：


六、技術參數及產品技術規范
額定電壓：三相320V—460V , 單相170V¬-260V, 50/60Hz
變動容許值：電壓：-20%—+20%；電壓失衡率：＜3% ；頻率：±5%
頻率范圍：0—240.0Hz
過載能力：150%額定電流1分鐘，200%額定電流10秒
調制方式：優化磁鏈追蹤控制的SVPWM方式
控制方式：異步或同步（單比例或者雙比例控制方式）
頻率精度：數字設定：最高頻率X±0.1%；模擬設定最高頻率X±1%
頻率分辨率：數字設定：0.1Hz，模擬設定：最高頻率X1%
轉矩提升：手動轉矩提升范圍：0-30%，自設定方式
制動：直流制動，能耗制動
點動：點動頻率范圍0.1HZ—60HZ
多段速運行：通過內置PLC或控制端子實現多段速運行
自動電壓調整（AVR）:當電網電壓變化時，維持輸出電壓恒定不變
自動節能運行：根據負載情況自動調節V/F曲線，實現節能運行
自動載波調節：根據負載特性隨時調節載波頻率，同步控制
自動限流：對運行期間電流自動限制，防止頻繁過流，故障跳閘
運轉命令給定：端子給定，鍵盤給定，可相互隨時切換
頻率設定：模擬電壓給定，模擬電流給定，數字給定
輸入信號：正、反轉指令，3路可編程開關量輸入，分別設定多種功能。
輸出信號：3路可編程開路集電極輸出，1路可編程模擬量輸出（0-10V）,實現各種物理量輸出。
四位數碼顯示：可顯示設定頻率，輸出電壓，輸出電流6種參數
外接儀表顯示：輸出頻率，輸出電流，電壓顯示（DC:0-10V）
保護功能：過流保護，過壓保護，欠壓保護，過熱保護，過載保護等。
任選件：制動電阻，輸入輸出電抗器；遠程電纜，鍵盤安裝座等
使用場所：室內，不受陽光直射，無塵埃，無腐蝕氣體和油污以及水蒸氣等
海拔高度：低于1000米，（高于1000米時需要降額使用）
環境溫度：-10℃—+40℃
濕度：＜90%RH,無結霜
振動：＜5.9米/秒（0.6M）
存儲溫度：-20℃—+60℃
防護等級：IP20
冷卻方式：強制風冷或者水冷
安裝方式：壁掛式，落地式，柜內安裝

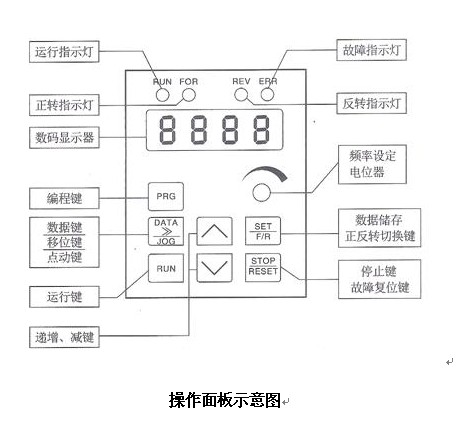

操作面板分布
通過節電器的操作面板可對電機的起動、調速、停機、制動、運行參數設定以及外圍設備進行控制。節電器參數可以在電機運行時修改，具有使用方便之特點。



七、應用實例
◆ 在水泥廠空壓機上應用
配套電機為JR127-8型感應電機，功率為132kw，工作壓力為0.39～0.59Mpa，每天工作16小時，空載時間為三分之一，僅使用節電器的追蹤負載功能后，啟動電流僅為額定電流的一半，空載電流由100A下降到50A，進行10次測試，平均每小時節電6.45度，按全年工作330天計，每天工作16小時，年節電：330×16×6.54=34531度。
◆ 4L-20/8型空壓機上應用
配套電機功率為132kw，改造后啟動電流由800A下降至90A并打破了以前不允許帶壓起動的規定，設備在無沖擊狀態下運行，使用壽命大大延長。采用PID控制后，完全實現壓力－轉速－功率全閉環自動運行，節電率29.7%，年節電9.6萬度。

◆ 在水泥行業中的生料破碎上應用



 每年運行300天，年總節電量9萬度以上。

◆ 20t拉管機上應用
電機為JS116-6-90kw，經統計使用節電器后全年節電1.5萬余度。

◆ 煤礦75KW抽風機上應用
節能改造前后參數對照見下表：



節能改造后日節電714度，節電率42.7%。

◆ 在油田抽油機上通過測試，最低節電率為20.49%，最高為38.53%，平均為28.2%，可提高整個系統效率7%以上，三個月即收回全部投資。

◆ 在石材切割機上應用，配套電機22kw，不用節電器每小時耗電15.5度，用節電器每小時耗電13.1度，每小時節電2.4度，全年節電300（天）×20（小時）×2.4（度）=14400度。
