• (6kV/10kV) 250-12500kW/315-16000kVA
• HIVERT-Y(T)K 礦井風機用高壓變頻器
• 主要應用于礦井的風機、水泵

• 啟動柜

  對于大功率變頻器（6kV系統適配電機功率≥2500kW / 10kV系統適配電機功率≥4000kW），系統增配啟動柜。啟動柜可以有效抑制變壓器上電瞬間的激磁涌流，防止引起上級電源柜速斷保護裝置動作，還可以為單元直流電容預充電。



  變壓器

  隔離變壓器為干式變壓器，采用強迫風冷：原邊為星形接法，與進線高壓直接相連或通過啟動柜相連；副邊繞組為延邊三角形接法，繞組間有固定的相位差，通過電抗器為功率單元提供電源。

  變壓器配有溫控儀，控制系統通過溫控儀實時監控變壓器繞組溫度：當變壓器繞組溫度較高時，系統發出輕故障報警并開啟變壓器底部風機；當溫度超過報警或跳閘設定值時，系統發出輕故障報警或跳閘信號。



  功率單元

  功率單元輸入端接變壓器二次線圈的三相低壓輸出，三相二極管全波整流為直流環節電容充電，電容上的電壓提供給由IGBT組成的單相H形橋式逆變電路。





  功率單元通過光纖接收信號，采用空間矢量正弦波脈寬調制（PWM）方式，控制IGBT的導通和關斷，輸出單相脈寬調制波形。



  控制系統

  控制系統由控制器、接口板和人機界面（包括柜門按鈕等）組成。

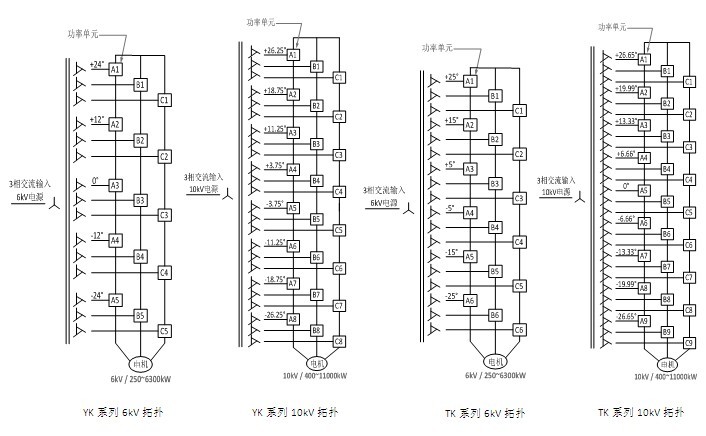

合康礦井風機用高壓變頻器有HIVERT-YK和HIVERT-TK兩種系列。其中，HIVERT-YK適配異步電機，HIVERT-TK適配同步電機。這兩種系列變頻器均由移相變壓器、功率單元和控制系統（包括：控制器、接口板和人機界面）構成。

大功率變頻器（6kV系統適配電機功率≥2500kW / 10kV系統適配電機功率≥4000kW）增配啟動柜；此外，用戶可根據需求選配旁路柜。

適應電網的能力

HIVERT-Y(T)K系列變頻器可以在電網電壓跌落不超過額定值的20%，或上升不超過額定值的15%時正常平穩運行。此外，HIVERT-Y(T)K系列變頻器還設有電網掉電情況下的相關功能選項，用戶可根據需求選擇設置：在電網掉電不超過1s時，變頻器具有抗波動、持續運行的功能（即瞬時停電功能）；在電網長時間掉電后恢復送電時，變頻器具有自啟動的功能（即高壓失電自啟動功能）。

反轉功能

HIVERT-Y(T)K系列變頻器具備反轉功能，用戶可根據現場需求設置相關參數：當選擇變頻器參數反轉允許時，無需進行硬接線調相，只需調節給定頻率為負數，電機即可進入反轉模式。當井下發生火災等重大事故時，礦井風機可立即進入反轉模式，避免災害擴大，保護人身安全。

同步電機同步啟動功能

同步電機啟動時一般必須先異步啟動，使電機運行到“亞同步轉速”時，然后給轉子施加勵磁，使電機進入同步運行狀態。這中傳統的同步電機啟動方式有異步啟動電流大、同步投勵電流波動等諸多缺陷。而HIVERT-TK系列變頻器驅動同步電機啟動運行時，可以預先給定轉子勵磁電流，再啟動變頻器，即可直接將同步電機拖入同步狀態運行，實現了同步電機的“同步啟動”。在同步啟動方式下，啟動電流小，并且電流波動小。

多種控制方式選擇

HIVERT-Y(T)K系列變頻器具有本地、遠程、上位三種控制方式，不同控制方式可以自由切換，用戶可根據現場需求進行選擇。在礦井風機正常工作情況下，變頻器可設置為遠程控制或上位控制方式，在中控室進行監控；在需要現場操作變頻器以及系統聯調時，一般要求對變頻器進行本地操作，這時可選擇變頻器為本地控制方式，即在變頻器人機界面上直接對變頻器進行操作。

保護功能

HIVERT-Y(T)K系列變頻器具有電機過流、變頻器限流、變頻器過流、單元過壓、過熱保護等功能，最大限度的保障了系統自身和用戶設備的安全。
