HIVERT-YVF系列變頻器采用轉子帶速度反饋的矢量控制技術。在轉子磁場定位坐標下，電機定子電流分解成勵磁電流與轉矩電流。維持勵磁電流不變，控制轉矩電流也就控制了電機轉矩。電機轉速采用閉環控制。實際運行中給定轉速與實際轉速的差值通過PID調節生成轉矩電流IT。經過矢量變換將IT、IM變換為電機三相給定電流Ia*、Ib*、Ic*，它們與電機運行電流相比較生成三相驅動信號。

HIVERT-TVF系列變頻器通過矢量控制系統的解耦, 速度給定（頻率給定）ω與速度反饋相減得出速度誤差，速度誤差經PI調節后輸出轉矩電流給定iqref，idref勵磁電流給定是根據系統的動態需要進行調整其值根據不同的電機和負載得出的經驗值，電機三相電流反饋ia、ic、ib（為ia與ic之和求反）經傳感器采樣，然后再根據轉子位置電氣角度θ進行Clarke變換，變換后輸出ialpha、ibeta, ialpha、ibeta經Park變換輸出id、iq， id、iq值與給定值iqref、idref求誤差,進行PI調節后輸出Vsqref、Vsdref, Vsqref、Vsdref和轉子位置電氣角度θ經­過Park逆變換輸出Valpha、Vbeta，Valpha、Vbeta經過Clarke逆變換輸出電機定子三相電壓Va、Vb、Vc值，三相電壓Va、Vb、Vc值作為PWM（脈寬調制）的比較值比較輸出PWM波形到逆變器然后驅動電機旋轉。

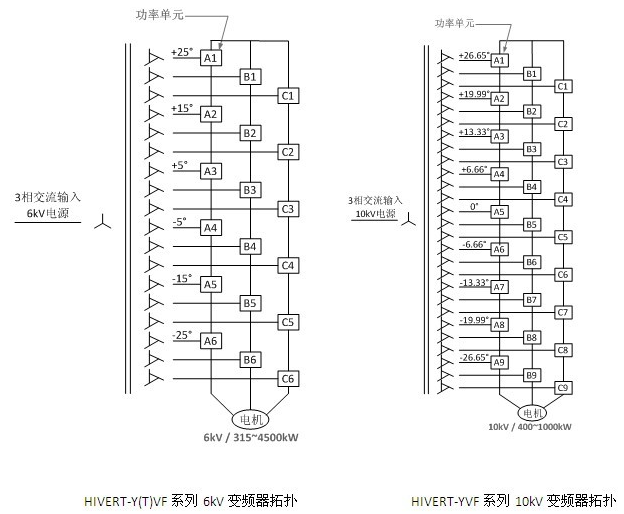

HIVERT-Y(T)VF系列高壓變頻器采用交-直-交直接高壓（高-高）方式，主電路開關元件為IGBT。由于IGBT耐壓所限，無法直接逆變輸出6KV、10KV，而因開關頻率高、均壓難度大等技術難題無法完成直接串聯。HIVERT變頻器采用功率單元串聯，疊波升壓，充分利用常壓變頻器的成熟技術，因而具有很高的可靠性。

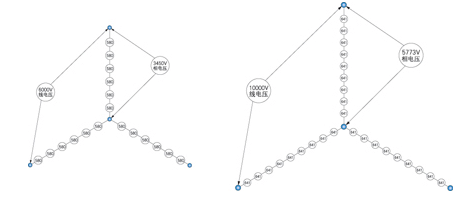

單元串聯脈寬調制疊波輸出，三相輸出Y接，得到可變頻三相高壓電源，6kV系列每相6個單元，大大削弱了輸出諧波含量，輸出波形幾近完美的正弦波驅動電機。下圖為6kV變頻器系列的電壓疊加示意圖。





HIVERT-Y(T)VF系列產品具備100%定額功率的能量回饋能力。

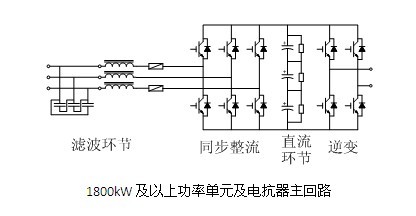

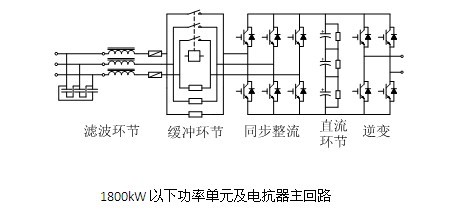

功率單元利用IGBT進行同步整流，同步整流控制器實時檢測單元電網輸入電壓，利用鎖相控制技術得到電網輸入電壓相位，控制整流逆變開關管所構成的相位與電網電壓的相位差，便可控制電功率在電網與功率單元之間的流向。逆變相位超前，功率單元將電能回饋給電網，反之則電功率由電網注入功率單元。電功率大小與相位差成正比。電功率的大小及流向由單元電壓決定，就同步整流而言，整流側相當于一個穩壓電源，與電功率大小及方向相對應的電網與逆變相位差由單元電壓與單元整定值之間的偏差通過PID調節生成。



HIVERT-Y(T)VF系列大功率高壓變頻器是北京合康億盛變頻科技股份有限公司自主研發和生產的高壓交流同、異步電機調速驅動裝置。變頻器采用先進的功率單元串聯疊波技術、矢量控制技術、有源逆變能量回饋技術、新穎的全中文操作界面，可靠性高、性能優越、操作簡便?？蓱?yīng)用于需要四象限運行、帶能量反饋、動態響應快、低速運行轉矩大等場合。



輸入側隔離變壓器二次線圈¾­過移相，為功率單元提供電源，對6kV而言相當于36脈沖同步整流，消除了大部分由單個功率單元所引起的諧波電流，大大抑制了網側諧波（尤其是低次諧波）的產生。變頻器引起的電網諧波電壓和諧波電流含量滿足IEEE Std 519-1992和GB/T 14549-93《電能質量公用電網諧波》對諧波含量的最嚴格要求，無需安裝輸入濾波器并保護周邊設備免受諧波干擾。

變頻器額定輸入功率因數大于0.96，無需功率因數補償電容；減少無功輸入，降低供電容量。



單元串聯脈寬調制疊波輸出，6kV系列每相6個單元，大大削弱了輸出諧波含量，輸出波形幾近完美的正弦波，與其他形式的高壓大容量變頻器比較具有以下優點：

無需輸入、輸出濾波裝置

可以驅動普通高壓同、異電動機，而不會增加電機溫升

電機電纜在壓降允許范圍內無任何長度限制

可使主回路電機、電纜絕緣免受dv/dt應力的損傷

沒有諧波引起的脈動轉矩，可延長電機和機械設備使用壽命

電機不需因諧波而降額使用



HIVERT變頻器采用全中文LCD顯示，面板輕觸按鈕直接操作，更適合國人使用習慣

全中文文字表述，易學易用

大屏幕顯示，可對多組參數進行設置，沒有煩瑣的參數代碼號，參數設置準確、直觀、便捷

運行參數同屏顯示，運行參數一目了然

準確的故障記錄，可依次記錄多達十個歷史故障

高可靠性，高效率，額定工況下，系統總效率高達96%以上，其中變頻部分效率大于98%

功率單元模塊化結構，可以互換，維護簡單

功率單元光纖通訊控制，完全電氣隔離

內置PID調節器，可實現閉環運行

多種上位機通訊功能，隔離RS485接口，標配MODBUS RTU通訊規約；

可選PROFIBUS DP

具有本地、遠程、上位三種控制方式

全面的故障監測電路、及時的故障報警保護和準確的故障記錄保存

結構緊湊，整機尺寸小

可參照用戶要求，根據具體工況作特殊設計

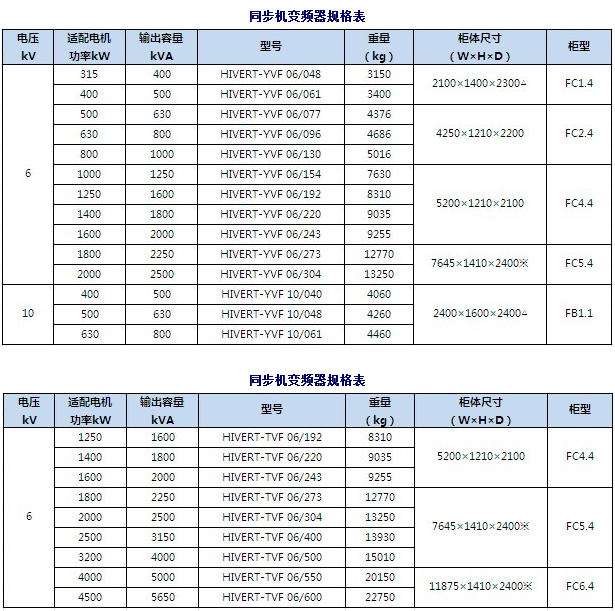

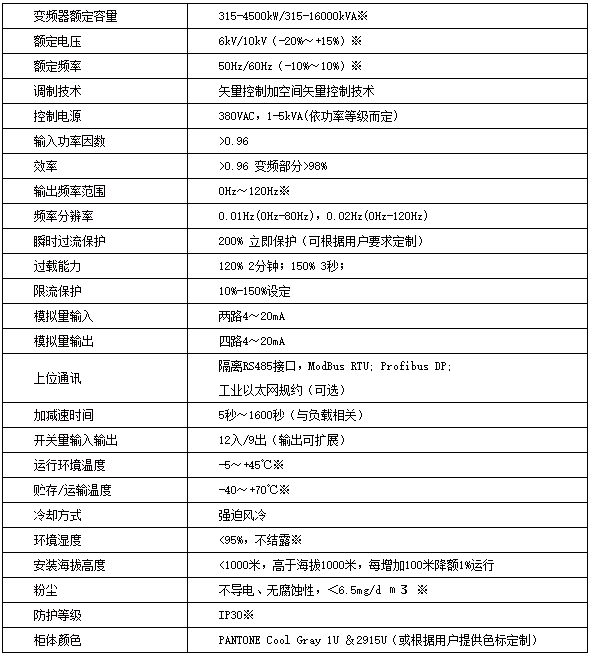

技術參數：
