本系統為通用煙氣冷卻系統設計,在提供了最大
入口溫度和入口煙氣流速等條件下,控制出口溫
度到一個期望值,它采用雙流體噴槍對煙氣進行噴霧
來調節煙氣溫度的原理。MFM噴槍系統可以分
成多個組,以達到在所需要流量較小的情況下關
閉部分噴槍的目的。
32系統功能描述
大多數的組件均安裝在一個底座上,一端連接到
供水和供氣的管道上,另一端連接到MFM噴
槍,噴槍安裝在篦冷機頂部。篦冷機出口溫度的
測量通過安裝在塔外的3個溫度傳感器來完成
的。系統包括:-水路系統:以設定好的壓力和
流量向MFM噴槍供水。-氣路系統:以設定好的

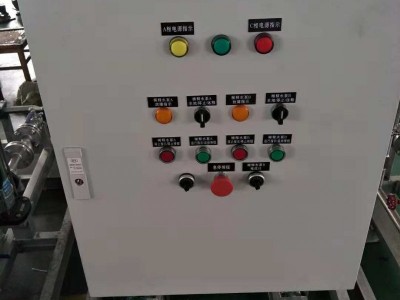

壓力和流量向噴槍提供壓縮空氣。-控制系統
安裝在單獨的箱子里,帶有控制面板。控制面板
的核心是西門子PC200控制器?？刂破鲗崟r檢
測篦冷機出口處的煙氣溫度,并且測量壓縮空氣
和水流量及其壓力,控制水的流量以保持篦冷機
出口溫度在一個穩定的設定值,它同時還可以回
饋顯示所有的參數,包括水的壓力、空氣的壓力
等
33設備的部件
所有設備的郵供可以在DR圖中至
○
??
??
??
?
