1、產品簡介

SL8422走廊燈控制器是SL8327B感應照度控制器的升級換代產品。它是一種采用照度優先控制，照度自動設置和動態延時自適應等技術融為一體的全數字化照度和人體感應走廊燈控制器。主要用于走廊、衛生間和盥洗室等場合的照明燈具節能控制。

控制器的照度控制值可以通過SL8303A系統遙控器現場設置，自動完成，操作簡單，使用方便。數字照度控制技術，可以實現照度的大范圍控制，保證了低照度下的精確控制，克服了燈具光反饋造成的頻閃現象。照度優先控制技術，在照度超過關閉值后，無論是否有人都將關閉燈具。避免了人體優先控制技術中，白天存在的燈具一旦開啟，經常有人經過就不會關閉的問題，提高了節能效果。

動態延時自適應技術，控制器實時測量單位時間的人數流量，流量較大時延時自動增加，關燈后延時又自動恢復到基礎延時。通過延時的自適應調整，可以在人員出入頻繁的情況下，顯著減少燈具的啟停次數，克服燈具老化嚴重等問題，延長燈具的使用壽命。

2、主要技術指標

2.1、整機部分

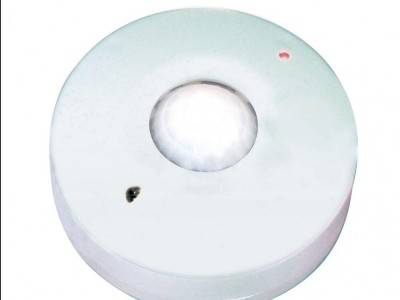

l SL8422數字走廊燈控制器外形如圖1所示。

l 外殼尺寸：Φ100×40mm（不含鏡頭凸起部分）

l 整機重量：約160 g

2.2、使用環境條件

l 使用溫度：-10℃ ~ 50℃

l 存儲溫度：-20~ 75℃

l 相對濕度：5% ~ 95%（不冷凝情況下）

2.3、工作電源

l 電源電壓： 220VAC±10％

l 功率消耗：≤0.5W

l 輸出電流：3A

2.3、出廠參數

l 照度范圍：0~512Lx

l 出廠照度值：開啟：3Lx，回差：3Lx

l 探測范圍：半徑：3～5米，水平角度：360°（安裝高度≤3．5米，室溫25℃）

l 基礎延時：1～30分鐘，自適應延時：3、5、10、15分鐘。

l 延時默認值：5分鐘

l 參數設置：照度、延時、強制開啟／關閉等功能遙控器設置，斷電保持。

3、指標燈介紹

  指示燈為多功能指示燈：

①、電源指示：指示燈長亮或閃爍表示電源輸入正常；

②、人體探測（PIR）指示：自動模式檢測到有人通過時閃爍；

③、遙控指示：接收到遙控信號時閃爍；

④、延時指示：人體感應延時設置時，閃爍的次數為延時的分鐘數。

4、操作說明

4.1、強制功能操作

在正常工作狀態下，第一次按“模式”鍵，指示燈變?yōu)榧t色長亮，表示處于強制開啟模式；第二次按“模式”鍵，指示燈熄滅，表示處于強制關閉模式；第三次按“模式”鍵，指示燈變?yōu)榫G色長亮，表示處于自動模式。之后按“模式”鍵，在這三種模式之間循環。

在選中的工作模式10秒內，再按“確認”鍵生效。如選擇強制開啟模式確認后，輸出強制開啟，負載燈亮，指示燈變?yōu)榧t色長亮；選擇強制關閉模式確認后，輸出強制關閉，負載燈滅，指示燈熄滅；選擇自動模式確認后，控制器返回到自動狀態，指示燈紅色閃爍一次。如果處于負載燈關閉狀態，指示燈熄滅，探測到人時，指示燈紅色閃亮一次；如果處于負載燈開啟狀態，指示燈變成紅色長亮，探測到人時，指示燈會閃滅一次。

在選中的工作模式10秒內，不按“確認”鍵，控制器返回原來的工作模式。
