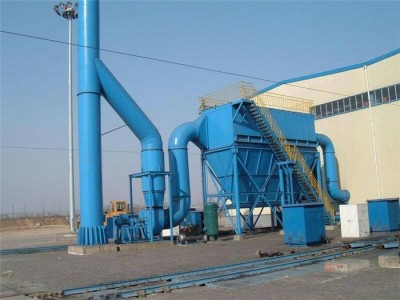

DDF 大型鍋爐布袋除塵器分正壓式（又稱壓入式）和負壓式（又稱吸入式），本說明書按負壓式介紹。

指含塵氣體在負壓作用下，由各進風管進入灰斗，在進風口的部位設有阻流板，較粗的粉塵靠重力落入灰斗，細顆粒粉塵經除塵濾袋過濾，并吸附在除塵濾袋的內壁上，凈化后的氣體經凈氣室，通過設備頂部切換閥經排管吸入風機內，再經排氣筒排入大氣中。

DDF大型鍋爐布袋除塵器結構特征：

1、濾袋附塵不斷增加，阻力上升規定值時，即開始清灰。

2、DDF大型袋式反吹除塵器的清灰方式靠單室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的排風。

3、因?yàn)樵O(shè)備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓抽吸作用，使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。

4、濾袋內部的積塵隨之被抖落沉到降沉灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到一定值時，清灰停止。
